REVIEW/Đánh giá - darkFlash PERFECTMOST PMT850 ATX3.1/PCIe5.1 850W

darkFlash là thương hiệu linh kiện máy vi tính và thiết bị ngoại vi tới từ Đài Loan. Với các sản phẩm đa dạng từ phân khúc phổ thông cho tới cao cấp. Dòng sản phẩm nguồn máy tính PERFECTMOST PMT850 ATX3.1/PCIe5.1 thử nghiệm và đánh giá trong khuôn khổ bài viết này thuộc phân khúc cao cấp với các tính năng như: 80Plus Gold, Active PFC Fullrange + Cộng hưởng LLC + DC to DC, Tụ điện Nhật Bản, Quạt làm mát với tính năng Semi-Fanless. Đạt chuẩn ATX3.1 trang bị đầu cấp nguồn 12V-2x6/PCIe5.1 với hệ thống cáp đen dập vảy cá giúp dây mềm dẻo dễ dàng đi dây.

I-Hộp và Phụ kiện:
Hộp của PMT850 ATX3.1/PCIe5.1 có kích thước trung bình tông màu trắng và cam. Các thông số kỹ thuật được in khá đầy đủ ở mặt sau của hộp.

Là dòng sản phẩm thuộc phân khúc cao cấp, nên darkFlash trang bị thêm một đôi găng tay vải nhằm đem lại trải nghiệm người dùng khi lắp đặt là tốt nhất
1x Dây nguồn EU Type
4x Ốc bắt nguồn
1x Găng tay vải
4x Dây rút (Zip tie)

2x Sách HDSD và thông số kỷ thuật

II-PSU
1-Bên ngoài:
PMT850 ATX3.1/PCIe5.1 có kích thước ATX tiêu chuẩn được sơn tĩnh điện màu đen, Nguồn sử dụng quạt làm mát 120mm đi kèm với hệ thống cáp đen dập vảy cá giúp mềm dẻo dễ dàng đi dây

Công suất danh định: 850W, Single rail 12V@849.6W , ActivePFC full range 100~240V, 80Plus Gold

Hệ thống cáp dạng rời gồm có:
 -1x 24pin Mainboard: 60cm
 -2x 4+4pin ATX12V: 70cm
 -4x 6+2pin PCIe: 60cm + 15cm

 -1x 12V-2x6/PCIe5.1 rate 600W: 65cm
 -7x SATA: 45cm + 15cm + 15cm + 15cm
 -5x ATA: 45cm + 15cm + 15cm + 15cm

2-Bên trong:

darkFlash chọn Zhong Yuan Power làm đối tác sản xuất(OEM) các dòng sản phẩm tầm trung và cao cấp. Platform trên PMT850 ATX3.1/PCIe5.1 có thiết kế thường được sử dụng trên các dòng nguồn có hiệu suất 90+ là APFC + Half-Bridge LLC + DC to DC

Bảng linh kiện được sử dụng trên PMT850 ATX3.1/PCIe5.1 :

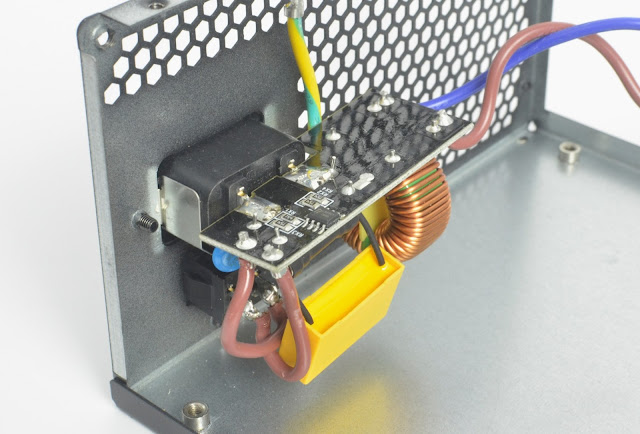

Platform sử dụng trên PMT850 ATX3.1/PCIe5.1 được thiết kế khu vực lọc nhiễu EMI chỉ có 1 lớp. Vì thế nhà sản xuất quyết định tăng cường thêm 1 tầng mạch lọc nhiễu EMI gắn vào jack cắm AC và chân các tụ Y tiếp mass đều được gắn các lõi ferit nhằm tăng khả năng triệt tiêu các xung nhiễu

Cặp diode cầu GBU1508(15A x2) được làm mát trực tiếp từ quạt thông qua tấm tản nhiệt nhôm, Kế đến là tụ chính 680uF/420VDC đến từ thương hiệu Toshin kogyo(TK)

Tầng PFC trang bị 2 Mosfet Sanrise SRC60R140B(25A) kèm theo boost diode CRmicro CRXF08D065G2, dưới sự điều khiển từ IC tạo dao động Infineon ICE2PCS01G được hàn trên một module nhỏ chung với IC tạo dao động tầng cộng hưởng LLC.

Tầng PWM/LLC thiết kế dạng nữa cầu (Half-bridge) sử dụng cặp Mosfet của hãng CRmicro CRJS99N65G2F(31A). IC tạo dao động cho tầng cộng hưởng LLC  là loại MPS HR1213 cung cấp tính năng điều khiển đa chế độ cho tầng PFC + LLC (combo). Tuy nhiên ở PMT850 ATX3.1/PCIe5.1 IC này chỉ làm nhiệm vụ điều khiển tầng cộng hưởng LLC mà thôi

Ở khu vực chỉnh lưu đồng bộ cho đường 12V duy nhất trên PMT850 ATX3.1/PCIe5.1 là tổ hợp 6 Mosfet IPS FTG014N04SA (6x 140A) đem lại hiệu suất hoạt động cao hơn thiết kế sử dụng các Diode xung(Schottky diodes) truyền thống

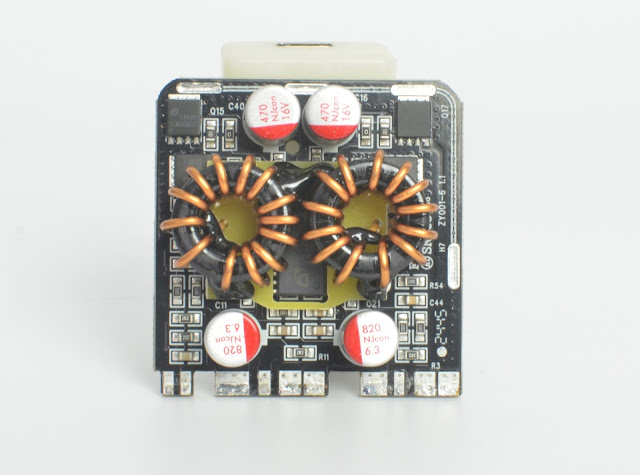

Đường 5V và 3.3V được tạo ra từ khối mạch VRMs(DC to DC) sử dụng IC dao động Anpec APW7159C(2ch) lái 4 Mosfet Maple semi SLM100N03T(100A), PMT850 ATX3.1/PCIe5.1 cũng sử dụng tụ rắn NJcon để lọc nhiễu ngõ ra cho 2 đường điện này.

IC giám sát hoạt động là loại UTC8313 cung cấp 3 chế độ bảo vệ cơ bản SCP, OVP, UVP. Đường cấp trước 5Vsb được tạo ra từ  IC combo XY6115, các tụ hóa và tụ rắn lọc DC ngõ ra đến từ hãng Toshin kogyo(TK) và NJcon

Mạch in của PMT850 ATX3.1/PCIe5.1 tương đối đẹp. các mối hàn sáng bóng và chân linh kiện được cắt tỉa gọn gàng

III-Thử nghiệm:
1-Load testing ( Thử tải):

Nhằm đơn giản hóa bảng số liệu điện áp theo Test plan ATX3.0 từ Intel. Đường 12V nay sẽ chỉ còn 2 đường điện trong phép tử tải đối với nguồn Single rail
12V1: Mọi thứ tiêu thụ đường 12V trừ CPU (MB,PCIe,...)
12V2: Chỉ mình CPU (ATX12V/ESP12V)

PMT850 ATX3.1/PCIe5.1 hoàn thành tốt các mức tải với điện áp dao động trong chuẩn ATX yêu cầu. Do có trang bị tính năng DC to DC vì thế ở 2 mức tải không đồng đều. Điện áp các đường điện chính vẫn giữ vững trong tiêu chuẩn. Hiệu suất tối đa đạt 93%@230Vac với tiêu chuẩn 80Plus Gold

2-Inrush current testing ( Dòng khởi động):

Dòng khởi động của PMT850 ATX3.1/PCIe5.1 đạt mức trung bình khoảng 92A

3-Sync Transient response test ( Tải biến thiên):

*Capacitance load: 3300uF per rails (12V1, 12V2, 5V, 3.3V, 5Vsb)

  Slew rate: 12V: 5A/uS(12VHPWR) hoặc 2.5A/uS. 5V & 3.3V: 1A/uS . 5Vsb: 0.1A  ( theo intel ATX3.0/3.1 )

PMT850 ATX3.1/PCIe5.1 có mức điện áp dao động trên các đường điện đều nằm trong chuẩn ATX yêu cầu

Qua bước thử tải mô phỏng dòng tiêu thụ tức thời của card đồ họa (Power excursion) PSU chưa đạt được kết quả tốt khi điện áp bị vọt lên trên tiêu chuẩn ATX khoảng 0.15V ở mức thử 160% load

-50Hz Low load:

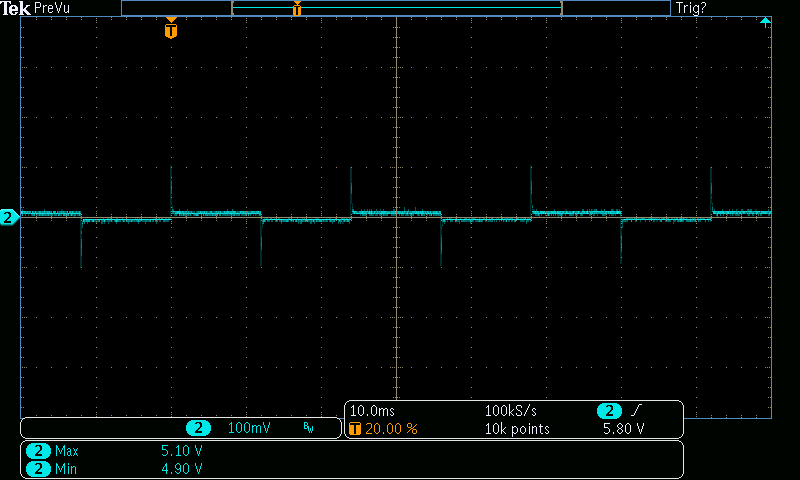

-50Hz High load:

-10kHz Low load:

-10kHz High load:

-120% Peak Load:

-160% Peak Load:

-180% Peak Load:

-200% Peak Load:

4-Ripple & Noise ( Nhiễu AC cao tần):

Ripple & Noise của PMT850 ATX3.1/PCIe5.1 đạt mức tốt, khi tối đa khoảng trên dưới 25mV cho cả 4 đường điện

5-Hold-up time ( thời gian lưu điện)

PMT850 ATX3.1/PCIe5.1 dễ dàng đạt tiêu chuẩn ATX yêu cầu, với tính hiệu PG_OK đạt 19.3mS/11mS và Đường 12V rời khỏi mức điện áp an toàn sau 25.4mS

6-Protection features (Các chế độ bảo vệ):

Các chế độ bảo vệ trên PMT850 ATX3.1/PCIe5.1 hoạt động tốt khi PSU hoạt động lại bình thường sau khi trải qua các bước thử nghiệm. Tuy nhiên mạch bảo vệ quá tải OPP lại ở mức hơi cao lên tới 150% công suất đanh định. Tương tự chế độ bảo vệ quá áp OVP cho đường 12V nên giới hạn còn khoảng 14.5V sẽ tốt hơn

7-Earth leak current ( Kiểm tra dòng rò):

Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 240VAC tương đương khoảng 264VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng  GW instek GLC-9000 để đo dòng rò

8-Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM):

Điều kiện môi trường : 38-45°C

Semifanless là chế độ mặc định trên PMT850 ATX3.1/PCIe5.1. Quạt sẽ không quay khi hoạt động dưới 450W lúc PSU chưa đủ nóng, và tốc độ quay tối đa đạt khoảng 1700RPM đem lại sự yên tĩnh nhất có thể ở các tải nhẹ và khả năng làm mát kịp thời khi tải nặng. Qua ảnh nhiệt chúng ta có thể thấy khu vực nóng nhất trên PSU là ngõ ra của biến áp chính khoảng trên dưới 87°C.

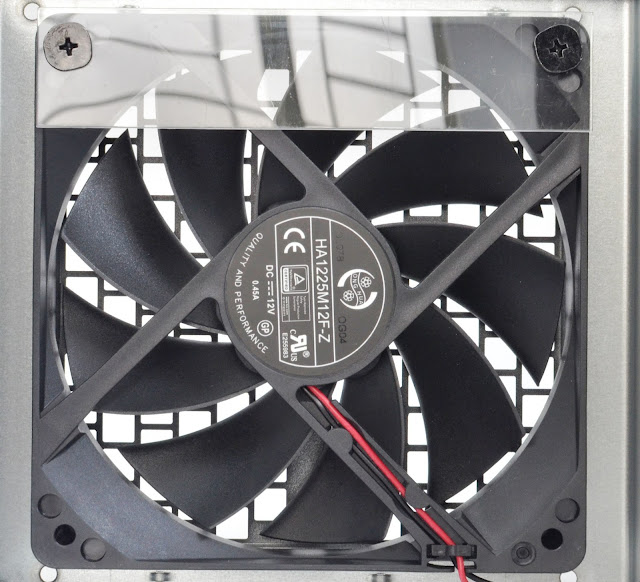

PMT850 ATX3.1/PCIe5.1 sử dụng quạt làm HongHua HA1225M12F-Z. 12V 0.45A Rifle Bearing, có tốc độ tối đa khoảng 2000RPM

IV-Kết luận:

PMT850 ATX3.1/PCIe5.1 có chất lượng điện áp và chất lượng linh kiện khá tốt, Hiệu suất cao đạt tới ~93%@230Vac với chứng nhận 80Plus Gold. Kích thước nhỏ gọn, trang bị mạch DC to DC (VRMs) giúp nâng cao hiệu quả sử dụng điện năng. Hệ thống cáp dập vân vảy cá cực kì mềm dẻo cùng với đầu cấp nguồn PCIe5.1/12V-2x6 mới nhất hiện nay khắc phục 1 số khuyết điểm nhỏ của đầu nguồn PCIe5.0/12VHPWR trước đây.

PMT850 ATX3.1/PCIe5.1 là sự lựa chọn cho các cấu hình tầm trung và cao cấp sử dụng 01 card đồ họa RTX4000/5000

Ưu điểm:
-Chất lượng linh kiện & điện áp khá (100% tụ hóa Nhật Bản)

-Hệ thống cáp mềm dẻo với đầu cấp nguồn 12V-2x6/PCIe5.1

-Hiệu suất đạt 93%@230Vac- 80Plus Gold

-LLC + DC to DC (VRMs)

Khuyết điểm:

-Cải thiện điện áp tại 160% peak test ( power excursion)

-Xin cảm ơn darkFlash đã cung cấp sản phẩm review!
