REVIEW/Đánh giá - VSP VGP750 V2 ATX3.1/PCIe5.1 750W
VSP vừa cho ra mắt thế hệ tiếp theo (V2) của dòng sản phẩm nguồn máy tính tầm trung VGP Bronze. Nhằm thay thế cho phiên bản V1 đã và đang được kinh doanh tại thị trường Việt Nam
VGP V2 vẫn có 3 mức công suất chính 550W, 650W, đặc biệt ở phiên bản 750W sẽ được trang bị thêm đầu cấp nguồn 12V-2x6/PCIe5.1 mới nhất hiện nay. Hiệu suất đạt chứng nhận 80Plus Bronze, Active PFC Full rang 88~264Vac, và trang bị mạch DC to DC giúp sử dụng điện năng hiệu quả hơn
I-Hộp và phụ kiện:

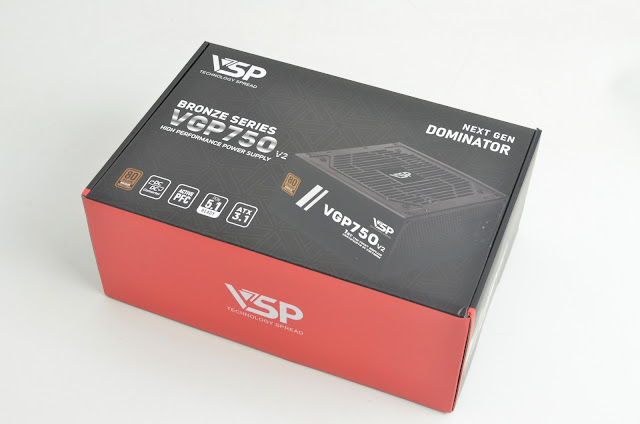

Hộp của VGP750 V2 có kích thước nhỏ nhắn tông màu đỏ đen, các tính năng chính được in ở mặt sau của hộp
Hộp của VGP750 V2 có kích thước nhỏ nhắn tông màu đỏ đen, các tính năng chính được in ở mặt sau của hộp
Phụ kiện kèm theo VGP750 V2 gồm có 1x cáp nguồn EU type, 4x ốc bắt nguồn, 4x dây rút(cable tie) và 1x sách HDSD
II-PSU
1-Bên ngoài:
VGP750 V2 có kích thước ATX tiêu chuẩn, sơn tĩnh điện màu đen. Các tem cách điệu ở mặt hông đem lại sự chỉnh chu cho sản phẩm hơn. Nguồn sử dụng quạt làm mát 120mm
Công suất danh định: 750W, Single rail 12V@750W, Active PFC Full range, 80Plus Bronze
Hệ thống cáp dạng bẹ đen mềm gồm có:
-1x 24pin Mainboard: 60cm
-2x 4+4pin ATX12V: 65cm
-4x 6+2pin PCIe: 50cm + 15cm
-1x 24pin Mainboard: 60cm
-2x 4+4pin ATX12V: 65cm
-4x 6+2pin PCIe: 50cm + 15cm
-1x 12V-2x6/PCIe5.1 rate 450W: 55cm (16AWG)
-6x SATA: 40cm + 15cm + 15cm
-3x ATA: 40cm + 15cm + 15cm
-6x SATA: 40cm + 15cm + 15cm
-3x ATA: 40cm + 15cm + 15cm
2-Bên trong:
VSP tiếp tục chọn chọn JiuMeng làm nhà sản xuất(OEM) cho dòng sản phẩm VGP750 V2. Sử dụng các công nghệ từ dòng VGP series thế hệ trước(V1) như Active PFC + Dual Forward + Chỉnh lưu đồng bộ(SR) + DC to DC cho đường 5V & 3.3V. Tuy nhiên phần thiết kế mạch in sử dụng PCB 2 lớp FR4 đem lại khả năng chịu tải, giảm nhiễu EMI tốt hơn. Và Platform này hiện cũng đang được sử dụng trên dòng VGP PRO
VSP tiếp tục chọn chọn JiuMeng làm nhà sản xuất(OEM) cho dòng sản phẩm VGP750 V2. Sử dụng các công nghệ từ dòng VGP series thế hệ trước(V1) như Active PFC + Dual Forward + Chỉnh lưu đồng bộ(SR) + DC to DC cho đường 5V & 3.3V. Tuy nhiên phần thiết kế mạch in sử dụng PCB 2 lớp FR4 đem lại khả năng chịu tải, giảm nhiễu EMI tốt hơn. Và Platform này hiện cũng đang được sử dụng trên dòng VGP PRO
Bảng linh kiện được sử dụng trên VGP750 V2:
Mạch lọc EMI đầy đủ với 2 lớp lọc, tăng cường thêm 1 lõi ferit chống nhiễu trên dây
Cặp Diode cầu GBU1506(15A x2) được đính trên phiến tản nhiệt riêng biệt và làm mát trực tiếp từ quạt đem lại khả năng hoạt động ổn định ngay cả khi lưới điện đầu vào thấp. Kế đến là tụ chính 470uF/420VDC đến từ thương hiệu CapXon có mức nhiệt độ hoạt động tối đa là 105°C
Do thiết kế để có thể chịu dòng Peak tức thời của card đồ họa trang bị đầu cấp nguồn PCIe5.0/5.1. Tầng PFC trang bị một cặp Mosfet Wayon WML28N55C4(28A x2) kèm theo boost diode SDS065J006C3(10A), và tầng PWM sử dụng cặp Mosfet SI-trend SI20N50F(20A). Cả 2 tầng chịu sự điều khiển từ IC tạo dao động Champion CM6800UBX được phủ 1 lớp keo chống ẩm/ ôxi hóa
Ở khu vực chỉnh lưu đồng bộ cho đường 12V duy nhất trên VGP750 V2 là tổ hợp 4 Mosfet Oriental Semi SFS06R03PF (4x 160A) đem lại hiệu suất hoạt động cao hơn thiết kế sử dụng các Diode xung(Schottky diodes) truyền thống
Đường 5V và 3.3V được tạo ra từ khối mạch VRMs(DC to DC) sử dụng IC dao động Aplustek AT8852Z(2ch) lái 4 Mosfet Advance Power AP4024GEMT(60A), VGP750 V2 cũng sử dụng tụ rắn để lọc nhiễu ngõ ra cho 2 đường điện này.
IC giám sát hoạt động là loại GR8313 cung cấp 3 chế độ bảo vệ cơ bản SCP, OVP, UVP.. Đường cấp trước 5Vsb được tạo ra từ 1 IC combo Chipown PN8141, các tụ hóa lọc DC ngõ ra đều đến từ hãng ChengX
Phần mạch in của VGP750 V2 tương đối sạch do mạch được phủ 1 lớp keo chống ẩm, các mối hàn sáng bóng và không có vết hàn hay chân linh kiện thừa nào
III-Thử nghiệm:
1-Load testing ( Thử tải):
Nhằm đơn giản hóa bảng số liệu điện áp theo Test plan ATX3.0 từ Intel. Đường 12V nay sẽ chỉ còn 2 đường điện trong phép tử tải đối với nguồn Single rail
12V1: Mọi thứ tiêu thụ đường 12V trừ CPU (MB,PCIe,...)
12V2: Chỉ mình CPU (ATX12V/ESP12V)
1-Load testing ( Thử tải):
Nhằm đơn giản hóa bảng số liệu điện áp theo Test plan ATX3.0 từ Intel. Đường 12V nay sẽ chỉ còn 2 đường điện trong phép tử tải đối với nguồn Single rail
12V1: Mọi thứ tiêu thụ đường 12V trừ CPU (MB,PCIe,...)
12V2: Chỉ mình CPU (ATX12V/ESP12V)
VGP750 V2 hoàn thành tốt các mức thử tải với điện áp dao động nhỏ nằm trong chuẩn ATX yêu cầu. Hiệu suất trên dưới 90%@230Vac đạt chuẩn 80Plus Bronze . Do trang bị tính năng DC to DC vì thế các đường điện đều đạt yêu cầu ngay tại những bài kiểm tra tải không đồng đều (CL)
2-Inrush current testing ( Dòng khởi động):
VGP750 V2 có dòng khởi động cao hơn khá nhiều so với phiên bản V1 khi đạt khoảng 125A
3-Sync Transient response test ( Tải biến thiên):
*Capacitance load: 3300uF per rails (12V1, 12V2, 5V, 3.3V, 5Vsb)
Slew rate: 12V: 5A/uS(12VHPWR) hoặc 2.5A/uS. 5V & 3.3V: 1A/uS . 5Vsb: 0.1A ( theo intel ATX3.0 )
Do trang bị đầu nguồn PCIe5.0/PCIe5.1 vì thế mức thử nghiệm tăng giảm dòng cũng sẽ cao hơn gấp đôi so với phiên bản tiền nhiệm(V1). gây áp lực lớn hơn tới độ ổn định điên áp của PSU. VGP750 V2 có.mức điện áp dao động trên các đường điện tương đối tốt khi chỉ còn duy nhất đường 3.3V bị rơi ra ngoài tiêu chuẩn ATX tuy chỉ rất nhỏ ~ 0.02V!
Qua bước thử tải mô phỏng dòng tiêu thụ tức thời của card đồ họa. PSU may mắn ko bị sập nguồn tuy nhiên điện áp ở mức tải 160% & 180% chưa thật sự tốt khi bị overshoot khoảng 10%
Qua bước thử tải mô phỏng dòng tiêu thụ tức thời của card đồ họa. PSU may mắn ko bị sập nguồn tuy nhiên điện áp ở mức tải 160% & 180% chưa thật sự tốt khi bị overshoot khoảng 10%
4-Ripple & Noise ( Nhiễu AC cao tần):

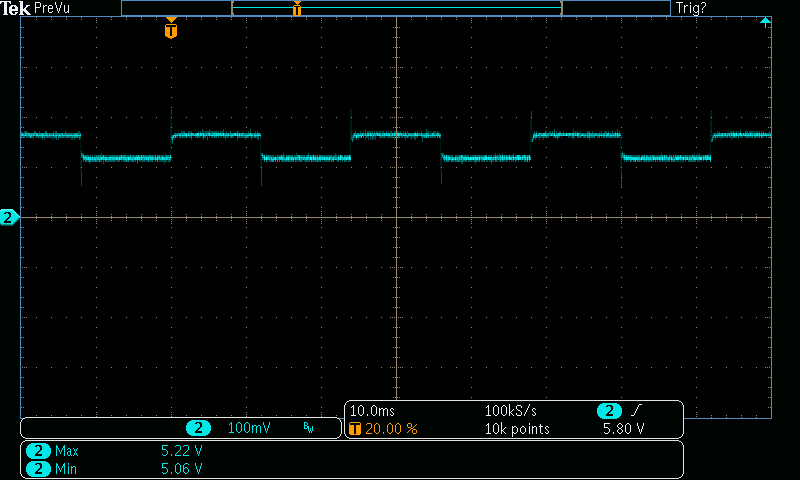

VGP750 V2 đạt mức khá khi tất cả các đường điện đều dưới 52mV
5-Hold-up time ( thời gian lưu điện)
VGP750 V2 dễ dàng đạt tiêu chuẩn ATX3.1 về thời gian lưu điện, khi chuẩn này hạ mức yêu cầu xuống 11mS thay vì 16mS như chuẩn ATX3.0 đổ về trước
6-Protection features (Các chế độ bảo vệ):
Đa số các chế độ bảo vệ trên VGP750 V2 hoạt động tốt và nhạy. Trừ đường điện 12V do không trang bị mạch bảo vệ OCP nên sụt dưới chuẩn ATX 1 chút và chạm bảo vệ quá tải OPP thì mới ngắt
7-Earth leak current ( Kiểm tra dòng rò)
Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 240VAC tương đương khoảng 264VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng GW instek GLC-9000 để đo dòng rò
7- Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM):
Điều kiện môi trường : 38-45°C

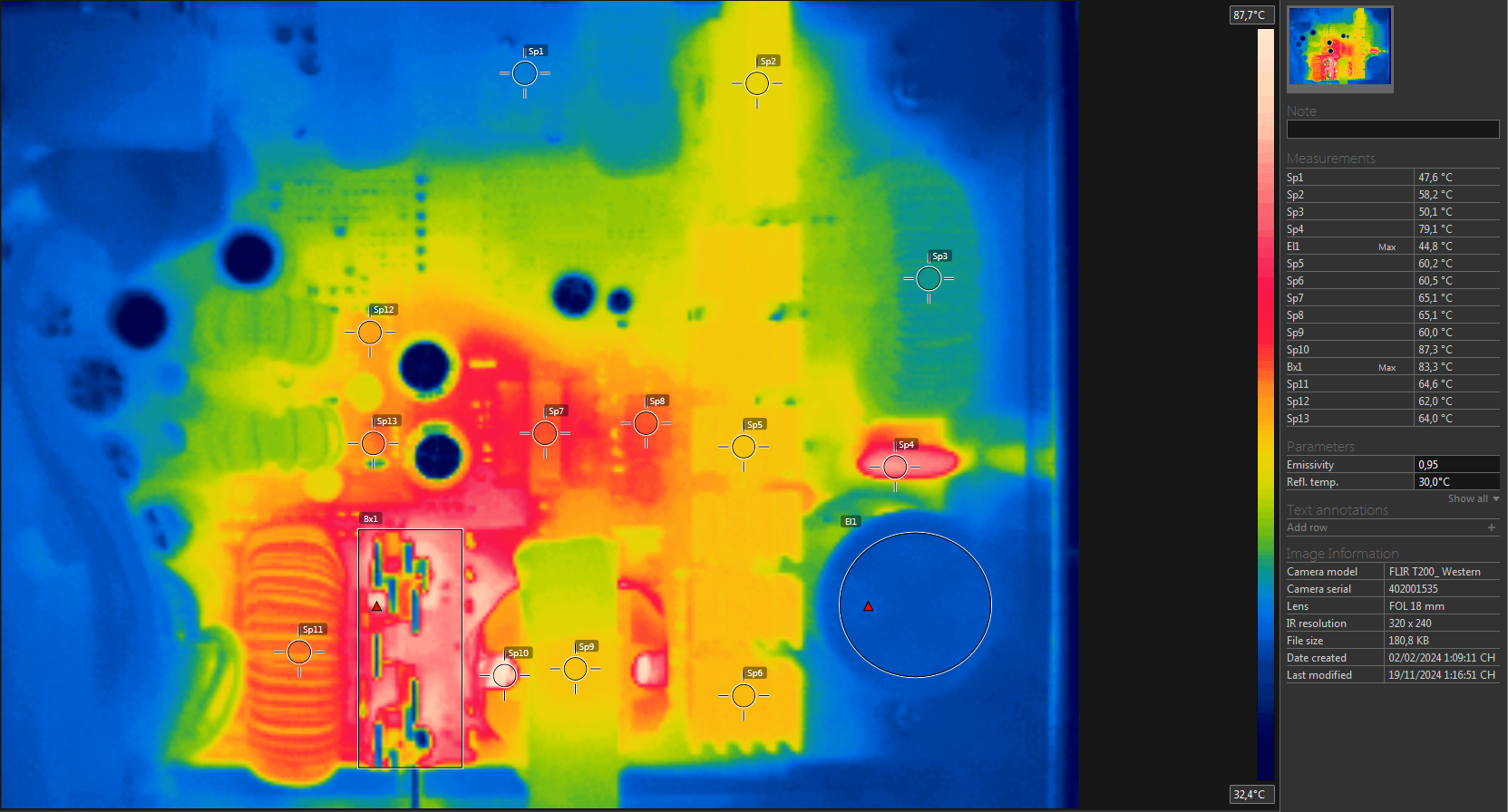

Khu vực nóng nhất trên VGP750 V2 là lớp đồng lá quấn phần thứ cấp của biến áp chính đạt gần 90°C, tiếp theo là ngõ ra biến áp chính và ngõ vào các Mosfet chỉnh lưu đồng bộ với mức nhiệt đô khoảng trên dưới 83°C.Tốc độ quạt làm mát không có quá nhiều điều để nói khi sẽ tăng dần theo các mức tải khi lượng nhiệt được sinh ra nhiều hơn và đạt tối đa hơn 2000RPM. Để đủ khả năng làm mát các linh kiện công suất phía dưới. Đánh đổi lại là sự êm ái
IV-Kết luận:
VSP VGP750 V2 có chất lượng điện áp và chất lượng linh kiện khá, Hiệu suất cao đạt tới ~90%@230Vac với chứng nhận 80Plus Bronze. Mẫu mã bắt mắt, trang bị mạch DC to DC (VRMs) giúp nâng cao hiệu quả sử dụng điện năng, và hệ thống cáp dạng bẹ đen với 2 đầu cấp nguồn CPU 8pin riêng biệt, cùng với đầu cấp nguồn PCIe5.1/12V-2x6 mới nhất hiện nay khắc phục 1 số khuyết điểm nhỏ của đầu nguồn PCIe5.0/12VHPWR trước đây. Về tổng thể VGP750 V2 như người anh song sinh với VGP750 PRO, sự khác biệt lớn nhất là ở khả năng hoạt động ở lưới điện đầu vào dải hẹp(180~240V) hay dải rộng(100~240V), nhằm phù hợp với từng nhu cầu cụ thể của người dùng với chi phí hợp lý nhất
VGP750 V2 là sự lựa chọn cho các cấu hình phổ thông và tầm trung sử dụng 01 VGA có công suất <250W
Ưu điểm:
-Chất lượng linh kiện & điện áp khá
-Chất lượng linh kiện & điện áp khá
-Trang bị đầu nguồn PCIe5.1/12V-2x6 (16AWG)
-Hiệu suất đạt 90%@230Vac- 80Plus Bronze 230Veu
-DC to DC (VRMs)
Khuyết điểm:
-Cần cải thiện điện áp khi tải dòng Peak (160% & 180% Power excursion)
