REVIEW/Đánh giá - VSP VGP650 PRO 650W




VSP vừa cho ra mắt dòng sản phẩm nguồn máy tính tầm trung mới của mình mang tên VGP PRO. Dòng sản phẩm này mang tính năng gần như tương tự dòng VGP nhưng với mức giá kinh tế hơn
VGP PRO có 3 mức công suất chính 550W, 650W và đặc biệt ở phiên bản 750W sẽ được trang bị thêm đầu cấp nguồn 12V-2x6/PCI5.1 mới nhất hiện nay. Hiệu suất đạt chứng nhận 80Plus Bronze 230Veu , Active PFC giải hẹp 180~264Vac và trang bị mạch DC to DC giúp sử dụng điện năng hiệu quả

I-Hộp và phụ kiện:

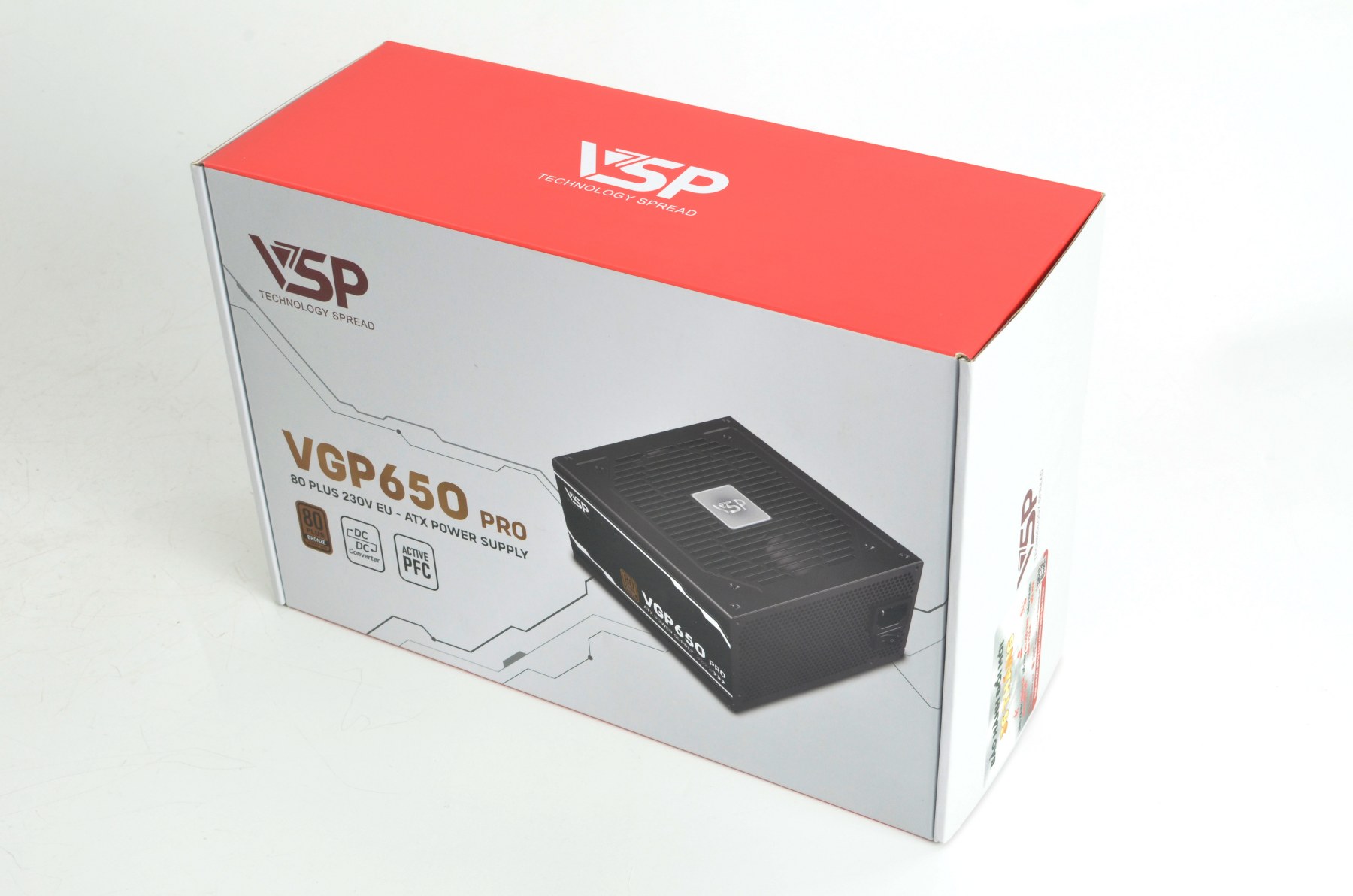

Hộp của VGP650 PRO có kích thước nhỏ nhắn tông màu trắng đỏ, các tính năng chính được in ở các mặt hông của hộp


Phụ kiện kèm theo VGP650 PRO gồm có 1x cáp nguồn EU type, 4x ốc bắt nguồn, 4x dây rút(cable tie) và 1x sách HDSD


II-PSU
1-Bên ngoài:

VGP650 PRO có kích thước ATX tiêu chuẩn, sơn tĩnh điện màu đen. Các tem cách điệu ở mặt hông đem lại sự chỉnh chu cho sản phẩm hơn. Nguồn sử dụng quạt làm mát 120mm


Công suất danh định: 650W, Single rail 12V@650W, Active PFC 200-240Vac, 80Plus Bronze 230Veu

Hệ thống cáp dạng bẹ đen mềm gồm có:
 -1x 24pin Mainboard: 60cm
 -2x 4+4pin ATX12V: 65cm
 -2x 6+2pin PCIe: 50cm + 15cm
 -6x SATA: 40cm + 15cm + 15cm
 -3x ATA: 40cm + 15cm + 15cm

2-Bên trong:
VSP tiếp tục chọn chọn JiuMeng làm nhà sản xuất(OEM) cho dòng sản phẩm VGP650 PRO. Sử dụng các công nghệ tương tự dòng VGP series như Active PFC + Dual Forward + Chỉnh lưu đồng bộ(SR) + DC to DC cho đường 5V & 3.3V. Tuy nhiên phần thiết kế mạch in sử dụng PCB 2 lớp FR4 đem lại khả năng chịu tải và giảm nhiễu EMI tốt hơn



Bảng linh kiện được sử dụng trên VGP650 PRO:

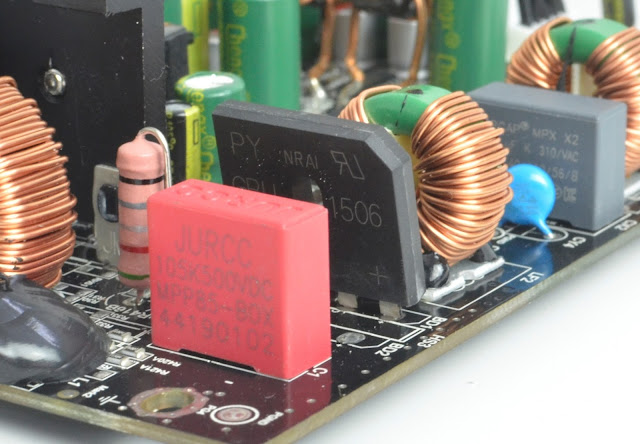

Mạch lọc EMI đầy đủ với 2 lớp lọc tuy không được trang bị thành phần chống sét MOV


Diode cầu GBU1506(15A) được làm mát trực tiếp từ quạt , Kế đến là  tụ chính 390uF/420VDC đến từ thương hiệu CapXon có mức nhiệt độ hoạt động tối đa là 105°C

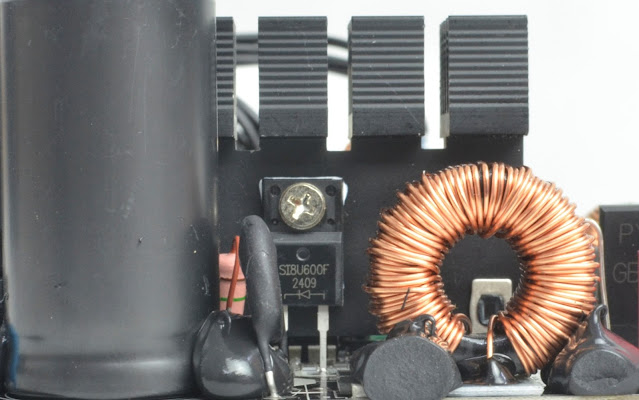

Tầng PFC sử dụng 1 Mosfet SI-trend SI18N50F(18A) kèm theo boost diode SI8U600F(8A) , và tầng PWM sử dụng 1 cặp Mosfet SI-trend SI16N50F(16A). Cả 2 tầng chịu sự điều khiển từ IC tạo dao động Champion CM6800UBX được phủ 1 lớp keo chống ẩm/ ôxi hóa

Ở khu vực chỉnh lưu đồng bộ cho đường 12V duy nhất trên VGP650 PRO là tổ hợp 3 Mosfet Oriental Semi SFS06R03PF (3x 160A) đem lại hiệu suất hoạt động cao hơn thiết kế sử dụng các  Diode xung(Schottky diodes) truyền thống

Đường 5V và 3.3V được tạo ra từ khối mạch VRMs(DC to DC) sử dụng IC dao động Aplustek AT8852Z(2ch) lái 4 Mosfet Advance Power AP4024GEMT(60A), VGP650 PRO cũng sử dụng tụ rắn để lọc nhiễu ngõ ra cho 2 đường điện này.


IC giám sát hoạt động là loại GR8313 cung cấp 3 chế độ bảo vệ cơ bản SCP, OVP, UVP.. Đường cấp trước 5Vsb được tạo ra từ 1 IC combo Chipown PN8141, các tụ hóa lọc DC ngõ ra đều đến từ hãng ChengX


Phần mạch in của VGP650 PRO tương đối sạch do bo mạch được phủ 1 lớp keo chống ẩm, các mối hàn sáng bóng và không có vết hàn hay chân linh kiện thừa nào

III-Thử nghiệm:
1-Load testing ( Thử tải):

Nhằm đơn giản hóa bảng số liệu điện áp theo Test plan ATX3.0 từ Intel. Đường 12V nay sẽ chỉ còn 2 đường điện trong phép tử tải đối với nguồn Single rail
12V1: Mọi thứ tiêu thụ đường 12V trừ CPU (MB,PCIe,...)
12V2: Chỉ mình CPU (ATX12V/ESP12V)
VGP650 PRO hoàn thành tốt các mức thử tải với điện áp dao động nhỏ nằm trong chuẩn ATX yêu cầu. Hiệu suất trên dưới 89%@230Vac đạt chuẩn 80Plus Bronze 230Veu. Do trang bị tính năng DC to DC vì thế các đường điện đều đạt yêu cầu ngay tại những bài kiểm tra tải không đồng đều (CL)




2-Inrush current testing ( Dòng khởi động):
VGP650 PRO có dòng khởi động trung bình trong phân khúc khi đạt khoảng 96A

3-Sync Transient response test ( Tải biến thiên):
*Capacitance load: 3300uF per rails (12V1, 12V2, 5V, 3.3V, 5Vsb)
  Slew rate: 12V: 5A/uS(12VHPWR) hoặc 2.5A/uS. 5V & 3.3V: 1A/uS . 5Vsb: 0.1A  ( theo intel ATX3.0 )
VGP650 PRO có mức điện áp dao động trên các đường điện tương đối tốt khi chỉ còn duy nhất đường 3.3V bị rơi ra ngoài tiêu chuẩn ATX tuy chỉ có 0.04V!



-50Hz Low load:


-50Hz High load:


-10kHz Low load:


-10kHz High load:


4-Ripple & Noise ( Nhiễu AC cao tần):
 VGP650 PRO đạt mức tốt khi tất cả các đường điện đều dưới 30mV








5-Hold-up time ( thời gian lưu điện)
VGP650 PRO có mức lưu điện khá thấp so với tiêu chuẩn ATX3.0 đổ về trước yêu cầu. có thể cải thiện bằng việc nâng cấp điện dung tụ chính



6-Protection features (Các chế độ bảo vệ):
Đa số các chế độ bảo vệ trên VGP650 PRO hoạt động tốt và nhạy. Trừ  đường điện 12V do không trang bị mạch bảo vệ OCP nên sụt dưới chuẩn ATX 1 chút và chạm bảo vệ quá tải OPP thì mới ngắt


7-Earth leak current ( Kiểm tra dòng rò):
Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 240VAC tương đương khoảng 264VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng  GW instek GLC-9000  để đo dòng rò

7- Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM):
Điều kiện môi trường : 38-45°C
Khu vực nóng nhất trên VGP650 PRO vẫn là ngõ ra biến áp chính và ngõ vào các Mosfet chỉnh lưu đồng bộ  với mức nhiệt đô khoảng trên dưới 85°C.Tốc độ quạt làm mát không có quá nhiều điều để nói khi sẽ tăng dần theo các mức tải khi lượng nhiệt được sinh ra nhiều hơn và đạt tối đa hơn 2000RPM. Để đủ khả năng làm mát các linh kiện công suất phía dưới. Đánh đổi lại là sự êm ái


VGP650 PRO sử dụng quạt làm mát VSP 12V 0.26A, Rifle bearing, có tốc độ tối đa khoảng 2200RPM


IV-Kết luận:
VSP  VGP650 PRO có chất lượng điện áp tốt và chất lượng linh kiện khá, Hiệu suất cao đạt tới ~89%@230Vac với chứng nhận 80Plus Bronze 230Veu. Mẫu mã bắt mắt, trang bị mạch DC to DC (VRMs) giúp nâng cao hiệu quả sử dụng điện năng, và hệ thống cáp dạng bẹ đen với 2 đầu cấp nguồn CPU 8pin riêng biệt
 VGP650 PRO là sự lựa chọn cho các cấu hình phổ thông và tầm trung sử dụng 01 VGA có công suất <230W
Ưu điểm:
-Chất lượng linh kiện khá
-Chất lượng điện áp/Mức nhiễu cao tần tốt
-Hiệu suất đạt 89%@230Vac- 80Plus Bronze 230Veu
-DC to DC (VRMs)
Khuyết điểm:
-Cần cải thiện Hold up time
-Xin cảm ơn VSP đã cung cấp sản phẩm review!
