REVIEW/Đánh giá - Xigmatek LOKI L750 ATX3.1/PCIe5.1 750W





LOKI L750 là dòng sản phẩm nguồn máy tính (PSUs) mới tới từ thương hiệu Xigmatek. Được định vị ở phân khúc tầm trung và phổ thông như người đàn anh THOR T750 V3. Với chi phí đầu tư thấp hơn mà vẫn mang đầy đủ các tính năng như: đạt chuẩn ATX3.1 với đầu cấp nguồn PCIe5.1/12V-2x6 mới nhất hiện nay và trang bị mạch Active PFC dải rộng
I-Hộp và phụ kiện:
Hộp của LOKI L750 có cách thiết kế và kiểu dáng không khác gì phiên bản THOR T750 V3 với kích thước nhỏ nhắn, tông màu trắng cam, thông số kỹ thuật được in ở mặt sau của hộp.



Phụ kiện kèm theo LOKI L750 gồm có: 1x cáp nguồn EU type, 4 ốc bắt nguồn và 3x dây rút (zip tie)

II-PSU
1-Bên ngoài:

LOKI L750 có kích thước ATX tiêu chuẩn, sơn tĩnh điện màu đen. Các tem cách điệu ở mặt hông đem lại sự chỉnh chu cho sản phẩm hơn. Nguồn sử dụng quạt làm mát 120mm




Công suất danh định : 750W, Single rail 12V@750W,  Active PFC fullrange 100-240Vac

Hệ thống cáp dạng bẹ đen mềm gồm có:
 -1x 24pin Mainboard: 60cm
 -2x 4+4pin ATX12V: 65cm + 15cm
 -4x 6+2pin PCIe: 60cm + 15cm
 -1x 12V-2x6/PCIe5.1: 60cm (18AWG)
 -6x SATA: 55cm + 15cm + 15cm
 -3x ATA: 55cm + 15cm + 15cm


2-Bên trong:
Xigmatek tiếp tục chọn đối tác truyền thống là GuangHai làm nhà sản xuất (OEM) cho sản phẩm LOKI L750. Sử dụng Platform tầm trung GH359 vừa mới ra mắt ít lâu, với thiết kế Active PFC + Dual forward + Chỉnh lưu đồng bộ (SR) + DC to DC.




Bảng linh kiện được sử dụng trên LOKI L750:

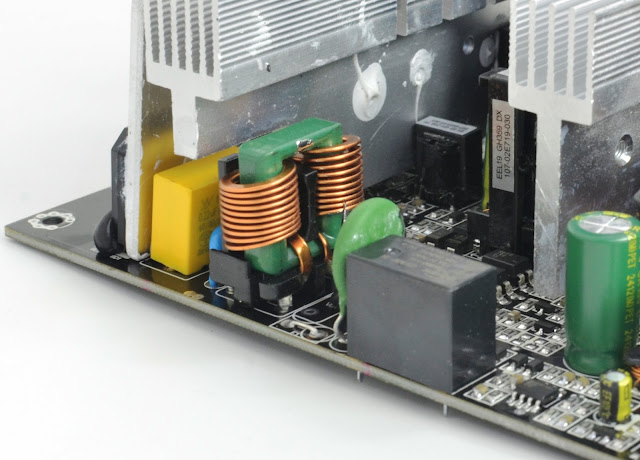

Platform GH359 được thiết kế khu vực lọc nhiễu EMI chỉ có 1 lớp, vì thế ở LOKI L750 nhà sản xuất quyết định "dời" một phần mạch lọc nhiễu EMI lên bo module nhỏ gắn vào jack cắm AC đầu vào, để có thể đủ không gian cho 2 lớp mạch lọc nhiễu EMI, nhằm tăng cường khả năng loại bỏ các xung nhiễu tốt nhất.

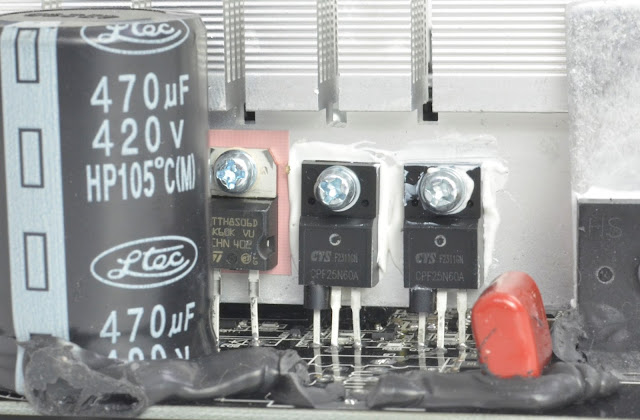

Diode cầu GBU2506 (8A) được đính trên 1 phiến tản nhiệt nhôm và được làm mát trực tiếp từ quạt, tụ chính 470uF/420V đến từ hãng Ltec có mức nhiệt độ hoạt động tối đa 105°C


Tầng PFC dải rộng 100-240Vac sử dụng cặp Mosfet CPF25N50A(25A) kèm theo boost diode STTH8S06D(8A), và tầng PWM sử dụng cặp Mosfet RS20N50F(20A ). Cả 2 tầng PFC&PWM đều chịu sự điều khiển từ IC dao động Champion CM6805BG.

Nằm ngay phía dưới là IC dao động SC2521P của tầng cấp trước 5Vsb tới từ hãng Safety-Chip

Ở khu vực chỉnh lưu đồng bộ cho đường 12V duy nhất trên LOKI L750 là tổ hợp 4 Mosfet Ruichip RU6099R (4x 120A). Đem lại hiệu suất hoạt động cao hơn thiết kế sử dụng các Diode xung(Schottky diodes) truyền thống

Đường 5V và 3.3V được tạo ra từ 2 khối mạch VRM/DC to DC được hàn trực tiếp ở mặt trên(Top side) của bo mạch chính. Sử dụng giải pháp IC NDP23A5QB  tích hợp cả dao động điều khiển lẫn mosfet, giúp giảm chi phí sản xuất khi không cần quá nhiều linh kiện phụ trợ. Tuy nhiên giới hạn công suất của IC này chỉ là 18A peak vừa đủ cho các cấu hình máy tính tầm trung đổ lại

IC giám sát hoạt động là loại INFsitronix IN1S315-SAG cung cấp 3 chế độ bảo vệ cơ bản OVP,UVP,SCP. Các tụ hóa lọc DC ngõ ra đến từ hãng ChengX và HangCon


Phần mạch in của LOKI L750 tương đối sạch do vẫn còn sót 1 số vết flux thừa trong quá trình sản xuất, các mối hàn sáng bóng

III-Thử nghiệm:
1-Load testing ( Thử tải):

Nhằm đơn giản hóa bảng số liệu điện áp theo Test plan ATX3.0 từ Intel. Đường 12V nay sẽ chỉ còn 2 đường điện trong phép tử tải đối với nguồn Single rail
12V1: Mọi thứ tiêu thụ đường 12V trừ CPU (MB,PCIe,...)
12V2: Chỉ mình CPU (ATX12V/ESP12V)
Từ ngày 14/4/2023: đường -12V được đưa vào mục thử tải, và tăng thêm mức thử tại 5% Load
LOKI L750 hoàn thành tốt các mức tải với điện áp dao động trong chuẩn ATX yêu cầu. Do có trang bị tính năng DC to DC vì thế ở 2 mức tải không đồng đều. Điện áp các đường điện chính vẫn giữ vững trong tiêu chuẩn. Hiệu suất tối đa đạt tới 89%@230Vac






2-Inrush current testing ( Dòng khởi động):
Dòng khởi động của LOKI L750 khá cao trong phân khúc khi đạt khoảng 127A. mặc dù trang bị 1 mạch giảm dòng khởi động hoàn chỉnh với NTC và rờ le, nhưng trị số NTC lại khá nhỏ khiến chức năng giảm dòng nạp ban đầu của tụ chính không quá đáng kể. Hi vọng trong lô hàng tiếp theo phía XIgmatek cũng như Andyson sẽ nghiên cứu nâng trị số lên 5ohm thì sẽ tốt hơn khi vấn đề hao phí trong quá trình PSU hoạt động đã đc phần rờ le giải quyết


3-Sync Transient response test ( Tải biến thiên):
*Capacitance load: 3300uF per rails (12V1, 12V2, 5V, 3.3V, 5Vsb)
  Slew rate: 12V: 5A/uS(12VHPWR) hoặc 2.5A/uS. 5V & 3.3V: 1A/uS . 5Vsb: 0.1A  ( theo intel ATX3.0/3.1 )

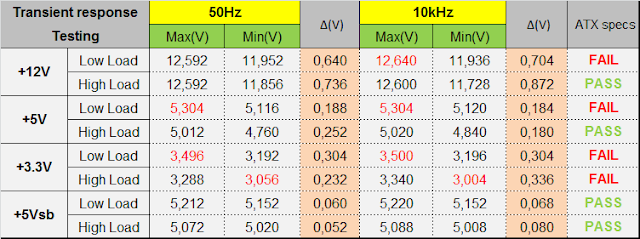

LOKI L750  bị mắc kẹt lại ở đường 3.3V và 5V khi điện áp không trụ vững được trong chuẩn ATX yêu cầu. khá đáng tiếc khi đường 12V cũng bị dâng lên trên 12.6V(overshoot) chỉ có 0.04V
Qua bước thử tải mô phỏng dòng tiêu thụ tức thời của card đồ họa (Power excursion) PSU vượt qua bài thử nghiệm này mà không có bất kì sự cố "sập nguồn" nào xảy ra. Tuy vậy tại bước thử tải 160% công suất đường 12V cũng bị dâng lên trên chuẩn ATX yêu cầu dù chỉ 1 chút  (0.04V)



-50Hz Low load:


-50Hz High load:


-10kHz Low load:


-10kHz High load:




-120% Peak Load:

-160% Peak Load:

-180% Peak Load:

-200% Peak Load:

4-Ripple & Noise ( Nhiễu AC cao tần):
Ripple & Noise của LOKI L750 đạt mức trung bình khi mặc dù đường 12V chỉ khoảng 50mV, nhưng  đường 5V là bị vượt 52/50mV tại 100% tải








5-Hold-up time ( thời gian lưu điện)
LOKI L750 dễ dàng đạt tiêu chuẩn ATX3.1 về thời gian lưu điện, khi chuẩn này hạ mức yêu cầu xuống 11mS thay vì 16mS như chuẩn ATX3.0 đổ về trước, tuy vậy tính hiệu Power_OK lại chưa thật sự chính xác



6-Protection features (Các chế độ bảo vệ):
Các chế độ bảo vệ trên LOKI L750 hoạt động tốt và nhạy.Trừ 2 đường điện 5V và 3.3V rơi xuống dưới chuẩn ATX, khi chế độ OCP được tính dựa vào khả năng chịu đựng tối đa của IC tích hợp để kích bảo vệ trước khi IC bị hư hỏng. thay vì sử dụng Rshunt để thiết lập định mức cắt dòng
Ở phần thử nghiệm bảo vệ quá tải OPP. LOKI L750 tải tới khoảng 170% công suất thực mới ngắt do nsx tính toán tới việc bộ nguồn không được phép sập nguồn khi đang thử nghiệm các bước tải mô phỏng dòng peak của card đồ họa (power excursion). Tuy nhiên việc để tới 170% là hơi cao. tầm 150% sẽ tốt hơn về độ bền của linh kiện


7-Earth leak current ( Kiểm tra dòng rò):
Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 240VAC tương đương khoảng 264VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng  GW instek GLC-9000  để đo dòng rò

8- Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM):
Điều kiện môi trường : 38-45°C

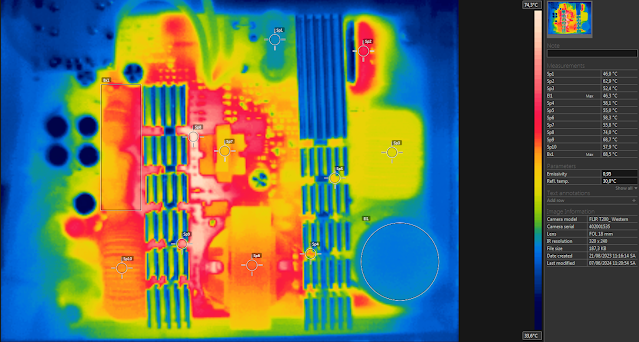

biểu đồ tốc độ quạt làm mát của LOKI L750 tăng tuyến tính theo nhiệt độ bắt đầu từ 900RPM cho tới khi đạt tốc độ tối đa khoảng 1900RPM. Điều này giúp PSU hoạt động êm hơn đôi chút so với phiên bản đàn anh THOR T750 V3. Qua ảnh nhiệt chúng ta có thể thấy khu vực nóng nhất trên PSU là khu vực biến áp chính và diode cầu chỉnh lưu với nhiệt độ trên dưới 75°C



LOKI L750 sử dụng quạt làm mát 12025 12V 0.25A. Rifle bearing có tốc độ tối đa khoảng 2000RPM


IV-Kết luận:
Xigmatek LOKI L750 có chất lượng điện áp và chất lượng linh kiện tương đối khá . Hiệu suất đạt tới 89%@230Vac. Bộ nguồn vượt qua gần như tất cả(3/4) các bước thử nghiệm chuẩn ATX3.1/PCIe5.1, với đầu cấp nguồn PCIe5.1/12V-2x6 mới nhất hiện nay khắc phục 1 số khuyết điểm nhỏ của đầu nguồn PCIe5.0/12VHPWR trước đây.
LOKI L750 là sự lựa chọn cho các cấu hình máy tính tầm trung sử dụng 01 VGA có công suất <250W
Ưu điểm:
-Chất lượng linh kiện và điện áp khá
-Đạt hold up time ( thời gian lưu điện)
-Hiệu suất đạt tới ~89%@230Vac
-Đạt 200% power excursion với đầu cấp nguồn 12V-2x6
Khuyết điểm:
-Điên áp không tải nên được thiết lập thấp hơn.
-Nên chọn loại NTC có trị số lớn hơn
