REVIEW/Đánh giá - Xigmatek THOR T750 V3 ATX3.1/PCIe5.1 750W



Xigmatek vừa ra mắt phiên bản mới THOR T750 V3 của dòng nguồn tầm trung THOR series. Đây là phiên bản nâng cấp của dòng THOR T750 V2 để đạt được tiêu chuẩn Intel ATX3.1, và trang bị đầu cấp nguồn PCIe5.1/ 12V-2x6 mới nhất hiện nay. Các tính năng chính được giữ nguyên từ dòng V2 như : Active PFC dải rộng 100-240Vac, Trang bị mạch DC to DC/VRMs giúp tăng hiệu quả sử dụng điện năng và Hiệu suất đạt chuẩn 80Plus Bronze

I-Hộp và phụ kiện:
Hộp của THOR T750 V3 có kích thước nhỏ nhắn, tông màu trắng cam , thông số kỹ thuật được in ở mặt sau của hộp.




Phụ kiện kèm theo THOR T750 V3 gồm có: 1x cáp nguồn EU type, 4 ốc vặn nguồn và 5x dây rút (zip tie)

II-PSU
1-Bên ngoài:

THOR T750 V3 có kích thước ATX tiêu chuẩn, sơn tĩnh điện màu đen. Các tem cách điệu ở mặt hông đem lại sự chỉnh chu cho sản phẩm hơn. Nguồn sử dụng quạt làm mát 120mm

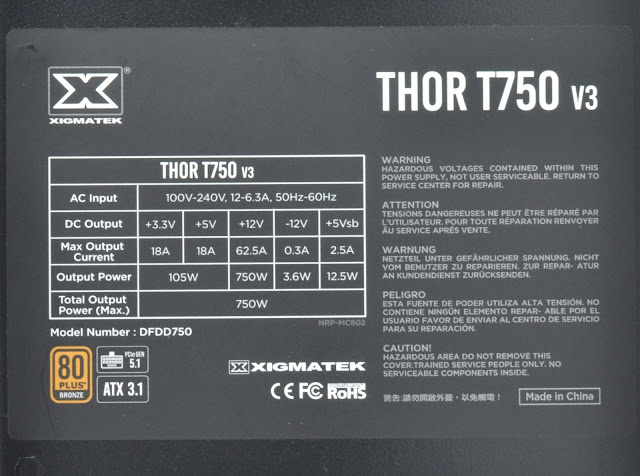

Công suất danh định : 750W, Single rail 12V@750W,  Active PFC fullrange 100-240Vac và hiệu suất 80Plus Bronze

Hệ thống cáp dạng bẹ đen mềm gồm có:
 -1x 24pin Mainboard: 55cm
 -2x 4+4pin ATX12V: 60cm
 -4x 6+2pin PCIe: 60cm + 15cm
 -1x 12V-2x6/PCIe5.1: 60cm (16AWG)
 -6x SATA: 50cm + 15cm + 15cm
 -3x ATA: 50cm + 15cm + 15cm

2-Bên trong:
Xigmatek tiếp tục chọn chọn Andyson làm nhà sản xuất(OEM) cho dòng sản phẩm THOR T750 V3. Sử dụng các công nghệ tương tự dòng V2 series như Active PFC + Dual Forward + Chỉnh lưu bán đồng bộ(Semi-SR) + DC to DC cho đường 5V & 3.3V. Tuy nhiên phần thiết kế mạch in sử dụng PCB 2 lớp FR4 đem lại khả năng chịu tải và giảm nhiễu EMI tốt hơn, cũng như được tinh chỉnh để có thể thỏa tiêu chuẩn ATX3.1/PCIe5.1 về dòng peak của card đồ họa (Power excursion)



Bảng linh kiện được sử dụng trên THOR T750 V3:

Mạch lọc EMI đầy đủ với 2 lớp lọc tuy không được trang bị thành phần chống sét MOV


Diode cầu GBU2510(15A) được đính trên 1 phiến tản nhiệt riêng biệt đem lại khả năng tản nhiệt tốt hơn khi hoạt động ở lưới điện áp thấp (110Vac). Tụ chính của hãng Ltec có mức điện dung 420V/560uF, với thông số cao hơn phiên bản V2


Tầng PFC sử dụng cặp Mosfet Pingwei PWE180N65SFMF(20A) , và tầng PWM sử dụng cặp Mosfet Si-trend SI24N50F(24A). Cả 2 tầng chịu sự điều khiển từ IC dao động Champion CM6800UX, nằm ngay phía trên là IC combo EST3026MR của mạch cấp trước 5Vsb


Phần mạch khu vực IC dao động chính được phủ lớp keo chống ẩm dày nhằm giảm khả năng các mối hàn bị ô xi hóa, khi sử dụng thời gian dài ở nơi có điều kiện thời tiến nóng ẩm dẫn đến sai lệch tính hiệu điều khiển

THOR T750 V3 được trang bị tới 2 sensor nhiệt. 1 làm nhiệm vụ báo tính hiệu điều khiển tốc độ của quạt làm mát. và cái còn lại làm nhiệm vụ của mạch bảo vệ quá nhiệt OTP . dù IC giám sát không trang bị chân chờ OTP tuy nhiên chúng ta hoàn toàn có thể thiết kế 1 mạch bảo vệ OTP và dẫn tính hiệu kích ngắt PSU vào 1 trong các chân bảo vệ thấp/cao áp của các đường điện chính.

THOR T750 V3 sử dụng thiết kế chỉnh lưu đường 12V dạng bán đồng bộ. Với 1 cặp Mosfet Infineon IPP029N06N(100A x2) có nhiệm vụ chỉnh lưu dòng điện từ biến áp chính cấp ra. và cặp diode xung MBR40H60CT (40A x2) có nhiệm vụ đưa dòng điện về lại cuộn cảm Forward.

Đường 5V và 3.3V được tạo ra từ 2 khối mạch VRMs riêng biệt có cấu tạo gần tương tự nhau sử dụng  IC dao động Anpec APW7164 lái 2 Mosfet Wayon WMO80N03T1 cho đường 3.3V, và 2 Mosfet Matsauki ME96N03-G có công suất lớn hơn cho đường 5Vsb

IC giám sát hoạt động là loại INFSitronix IN1S429I cung cấp 4 chế độ bảo vệ trên cả 3 đường điện chính là OVP/UVP/SCP/OCP.và tăng cường thêm tính năng bảo vệ OTP

 Sử dụng các tụ hóa tới từ hãng JunFu có mức nhiệt độ hoạt động tối đa là 105°C và tụ rắn Polycap, Phần mạch in sạch sẽ. mối hàn sáng bóng tuân thủ tiêu chuẩn RoHS, không có quá nhiều điều để "soi" ở khu vực này


III-Thử nghiệm:
1-Load testing ( Thử tải):

Nhằm đơn giản hóa bảng số liệu điện áp theo Test plan ATX3.0 từ Intel. Đường 12V nay sẽ chỉ còn 2 đường điện trong phép tử tải đối với nguồn Single rail
12V1: Mọi thứ tiêu thụ đường 12V trừ CPU (MB,PCIe,...)
12V2: Chỉ mình CPU (ATX12V/ESP12V)
THOR T750 V3 hoàn thành tốt các mức tải với điện áp dao động trong chuẩn ATX yêu cầu. Do có trang bị tính năng DC to DC vì thế ở 2 mức tải không đồng đều. Điện áp vẫn giữ vững trong tiêu chuẩn. Hiệu suất tối đa đạt tới gần 90%@230Vac





2-Inrush current testing ( Dòng khởi động):
Dòng khởi động của THOR T750 V3 rất cao trong phân khúc khi đạt khoảng 260A. Do thiếu vắng linh kiện NTC. Hi vọng trong lô hàng tiếp theo phía XIgmatek cũng như Andyson sẽ nghiên cứu trang bị thêm NTC nhằm giảm thông số này xuống thấp hơn

3-Sync Transient response test ( Tải biến thiên):
*Capacitance load: 3300uF per rails (12V1, 12V2, 5V, 3.3V, 5Vsb)
  Slew rate: 12V: 5A/uS(12VHPWR) hoặc 2.5A/uS. 5V & 3.3V: 1A/uS . 5Vsb: 0.1A  ( theo intel ATX3.0 )

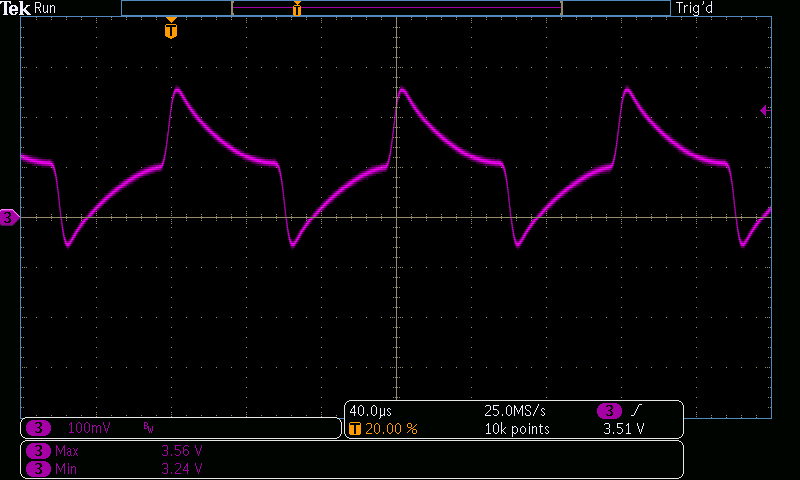

THOR T750 V3 vượt qua các bước thử nghiệm tải biến thiên, mà chỉ bị rơi lại ở mục thử nghiệm đường 3.3V và khá khó hiễu ở đường 5Vsb
PSU dễ dàng vượt qua  4 bước thử tải mô phỏng dòng peak tức thời của card đồ họa (Power excursion) của chuẩn ATX3.1/PCIe5.1. Mà không gặp phải bất cứ sự cố nào.


-50Hz Low load:


-50Hz High load:


-10kHz Low load:


-10kHz High load:




-120% Peak Load:

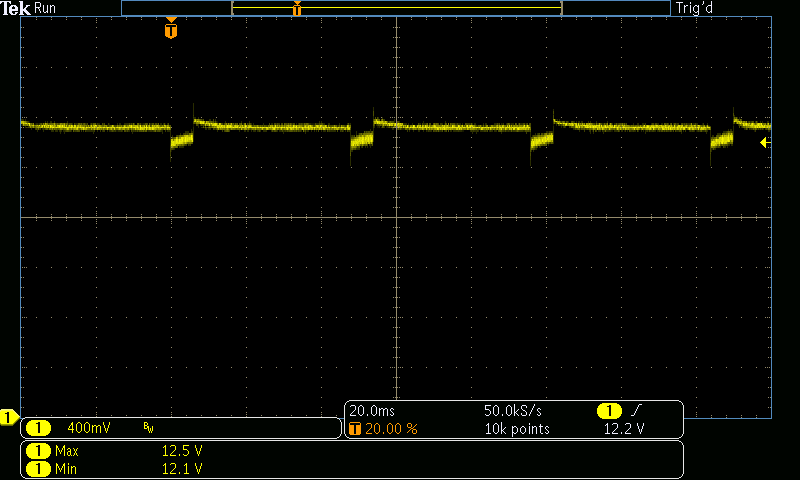

-160% Peak Load:

-180% Peak Load:

-200% Peak Load:

4-Ripple & Noise ( Nhiễu AC cao tần):
Ripple & Noise của THOR T750 V3 đạt mức khá khi tối đa ~ 70mV cho cả 3 đường điện chính








5-Hold-up time ( thời gian lưu điện)
THOR T750 V3 dễ dàng đạt tiêu chuẩn ATX3.1 về thời gian lưu điện, khi chuẩn này hạ mức yêu cầu xuống 11mS thay vì 16mS như chuẩn ATX3.0 đổ về trước, bên cạnh đó tụ chính của nguồn cũng được nâng trị số so với phiên bản V2



6-Protection features (Các chế độ bảo vệ):
Các chế độ bảo vệ trên THOR T750 V3 hoạt động tốt và nhạy, PSU khởi động lại an toàn sau mỗi lần thử nghiệm mà không có bất kì sự cố nhỏ nào


7-Earth leak current ( Kiểm tra dòng rò):
Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 240VAC tương đương khoảng 264VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng  GW instek GLC-9000  để đo dòng rò

8- Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM):
Điều kiện môi trường : 38-45°C
biểu đồ tốc độ quạt làm mát của THOR T750 V3 tăng tuyến tính theo nhiệt độ  từ 800RPM cho tới khi đạt tốc độ tối đa khoảng 2000RPM. PSU hoạt động tương đối mát, qua ảnh nhiệt chúng ta có thể thấy khu vực nóng nhất trên PSU là khu vực các mosfet và diode xung chỉnh lưu đường 12V với nhiệt độ trên dưới 77°C


THOR T750 V3 sử dụng quạt làm mát Globe fan S1202512L 12V 0.18A. Rifle bearing có tốc độ tối đa khoảng 2000RPM

IV-Kết luận:
Xigmatek THOR T750 V3 có chất lượng điện áp và chất lượng linh kiện khá tốt. Hiệu suất đạt tới gần 90%@230Vac. Bộ nguồn vượt qua tất cả các bước thử nghiệm chuẩn ATX3.1/PCIe5.1, với đầu cấp nguồn PCIe5.1/12V-2x6 mới nhất hiện nay khắc phục 1 số khuyết điểm nhỏ của đầu nguồn PCIe5.0/12VHPWR trước đây
THOR T750 V3 là sự lựa chọn cho các cấu hình máy tính tầm trung sử dụng 01 VGA có công suất <250W
Ưu điểm:
-Chất lượng linh kiện và điện áp khá
-Đạt Hold up time
-Hiệu suất đạt tới ~90%@230Vac
-Đạt các thử nghiệm chuẩn Intel ATX3.1/PCIe5.1( 200% power excursion) với đầu cấp nguồn 12V-2x6
Khuyết điểm:
-Cần trang bị thêm NTC để giảm dòng khởi động ban đầu

-Xin cảm ơn Xigmatek đã cung cấp sản phẩm review!
