REVIEW/Đánh giá - Segotep KL-M750G SFX ATX3.0/PCIe5.0 750W



Thuộc dòng sản phẩm hướng tới đối tượng người dùng yêu thích sự nhỏ gọn của máy tính mini (Mini PC). Segotep KL-M750G ATX3.0/PCIe5.0 được chế tạo theo chuẩn SFX nhỏ gọn hơn chuẩn ATX mà chúng ta thường thấy ở bộ nguồn máy tính(PSUs) .Việc chế tạo PSU chuẩn SFX thường khó khăn do mật độ công suất lớn của nó .Bên cạnh đó hệ sinh thái mini PC tại Việt Nam hiện còn khá nhỏ bé . Tuy vậy trong những năm gần đây thị trường mini PC sôi động hơn khi trào lưu Mod case mini PC đang phát triển nhanh chóng
KL-M750G ATX3.0/PCIe5.0 có mức công suất 750W đạt chuẩn 80Plus Gold, sử dụng 100% Tụ điện nhật bản. Sản phẩm có 2 màu Trắng và Đen và đều được trang bị đầu cấp nguồn PCIe5.0/12VHPWR tương thích với thế hệ card đồ họa RTX4000

I-Hộp và Phụ kiện:
Hộp của KL-M750G ATX3.0/PCIe5.0 có kích thước nhỏ nhắn. Tông màu trắng với họa tiết hình dãy núi Côn Luân/KunLun, Đây cũng là tên cho các dòng sản phẩm cao cấp tới từ Segotep. Các tính năng chính được in ở mặt sau của hộp

Phụ kiện kèm theo KL-M750G ATX3.0/PCIe5.0 gồm có: 1x Dây nguồn chuẩn EU, 4 ốc bắt nguồn, 6 dây rút(zip tie), 1 giấy HDSD

II-PSU
1-Bên ngoài
KL-M750G ATX3.0/PCIe5.0 có kích thước SFX tiêu chuẩn, Sử dụng quạt làm mát 80mm. Mặt lưng được dập nổi cách điệu và sử dụng hệ thống cáp dạng 100% rời

Công suất danh định 750W , Single rail 12V@744W , ActivePFC full range 100~240V, 80Plus Gold

KL-M750G ATX3.0/PCIe5.0 sử dụng hệ thống cáp dạng rời gồm có
1x 24pin Mainboard: 30cm
2x 4+4pin ATX12V: 40cm + 10cm
2x 6+2pin PCIex: 40cm + 15cm
1x 12+4pin 12VHPWR/PCIe5.0: 45cm
4x SATA: 10cm + 10cm + 10cm + 10cm
3x ATA: 10cm + 10cm +10cm
Do thiết kế cho case mini PC vì thế cáp của KL-M750G ATX3.0/PCIe5.0 rất ngắn . Và chắc chắn không thể sử dụng cho case ATX truyền thống

2-Bên trong
KL-M750G ATX3.0/PCIe5.0 do chính Segotep sản xuất (OEM) với thiết kế APFC + Cộng hưởng LLC + SR + DC to DC(VRMs) . Bên trong khá thoáng đãng so với mức công suất trên dưới 750W, Sử dụng bo mạch 2 lớp và linh kiện SMD được hàn trên cả 2 mặt góp phần thu gọn tối đa kích thước và giúp luồng khí làm mát  lưu thông dễ dàng

Bảng linh kiện được sử dụng trên KL-M750G ATX3.0/PCIe5.0

Tầng mạch lọc EMI đầu tiên được hàn trên modul nhỏ đính thẳng vào jack cắm AC của nguồn. thay vì sử dụng dây để kết nối với bo mạch chính thì Modul này sẽ được hàn thẳng xuống bo mạch chính. giúp loại bỏ phần dây gây choán chổ không cần thiết

Tầng lọc EMI thứ 2 nằm kế bên diode cầu GBU 30K (30A) được bắt chung vào phiến tản nhiệt Mosfet cho cả 2 tầng APFC và PWM. Thành phần giảm dòng khởi động nằm gọn gàng kế bên cuộn cảm của mạch APFC

KL-M750G ATX3.0/PCIe5.0 sử dụng tụ nguồn chính Nippon 420V/470uF tới từ nhật bản. Tầng PFC sử dụng 1 Mosfet công suất lớn Infineon IPW60R060P7 (48A) đi kèm với Boost diode Cree C6D10065A (10A). Tầng cộng hưởng LLC sử dụng 1 cặp Mosfet Infineon IPAN60R125PFD7S(25A) thuộc dòng CoolMOS PFD7 thế hệ mới

IC tạo dao động cũng như điều khiền hoạt động cho 2 tầng PFC và LLC đều tới từ Champion với giải pháp combo CM6500 + CM6901X. Bên cạnh đó còn có sự góp mặt của 1 IC giảm hao phí ở chế độ nghỉ CM03X
Nằm sát bên cạnh là vị trí của IC giám sát Sitronix ST9S429-SG14 hoạt động cũng như cung cấp 4 chế độ bảo vệ OVP,UVP,SCP,OCP

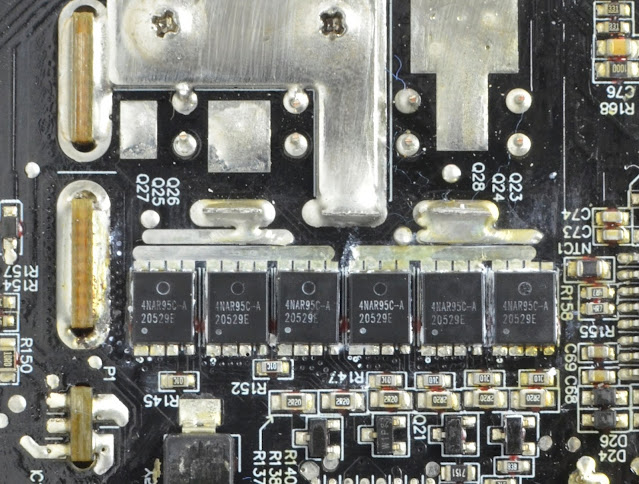

Có tổng 6 Mosfet Advance Power AP4NAR95CMT-A  chỉnh lưu cho đường 12V duy nhất trên PSU. Các Mosfet này được tản nhiệt thông qua một miếng nhôm mỏng áp sát vào lớp vỏ của PSU

Đường 5V và 3,3V được tạo ra từ modul mạch VRM sử dụng IC chuyên dụng Anpec APW7159 ( 2 kênh) lái 4 Mosfet On-semi NTMFS4C022N

Mạch cấp trước 5Vsb sử dụng IC combo Quasi-resonant(giả cộng hưởng) ICE5QR1680AG. Bên khu vực thứ cấp sẽ được chỉnh lưu đồng bộ bởi 1 Mosfet NCEP40T15GU giúp nâng cao hiệu suất chuyển đổi

Bo mạch cắm cáp module được trang bị nhiều tụ NPCAP lọc nhiễu .Khu vực thứ cấp trên KL-M750G ATX3.0/PCIe5.0 sử dụng phần lớn tụ rắn giúp hoạt động ổn định hơn ở nhiệt độ cao

Phần mạch in của KL-M750G ATX3.0/PCIe5.0 được phủ một lớp chống ẩm/ chống oxi hóa khá dày khiến nhìn chưa được sạch bù lại sẽ giúp PSU hoạt động an toàn hơn ở nơi có độ ẩm và bụi bặm cao

III-Thử nghiệm:
1-Load testing ( Thử tải):

Nhằm đơn giản hóa bảng số liệu điện áp theo Test plan ATX3.0 từ Intel. Đường 12V nay sẽ chỉ còn 2 đường điện trong phép tử tải đối với nguồn Single rail
12V1: Mọi thứ tiêu thụ đường 12V trừ CPU (MB,PCIe,...)
12V2: Chỉ mình CPU (ATX12V/ESP12V)

KL-M750G ATX3.0/PCIe5.0 hoàn thành tốt các mức thử tải với điện áp dao động nhỏ nằm trong chuẩn ATX yêu cầu. Hiệu suất tối đa đạt ~ 92.58%@230Vac với tiêu chuẩn 80Plus Gold

2-Inrush current testing ( Dòng khởi động):

Dòng khởi động của KL-M750G ATX3.0/PCIe5.0 đạt mức trung bình trong phân khúc

3-Sync Transient response test ( Tải biến thiên):

*Capacitance load: 3300uF per rails (12V1, 12V2, 5V, 3.3V, 5Vsb)

  Slew rate: 12V: 5A/uS(12VHPWR) hoặc 2.5A/uS. 5V & 3.3V: 1A/uS . 5Vsb: 0.1A  ( theo intel ATX3.0 )

KL-M750G ATX3.0/PCIe5.0 có mức điện áp dao động trên các đường điện đều nằm trong chuẩn ATX yêu cầu

Qua bước thử tải mô phỏng dòng tiêu thụ tức thời của card đồ họa (Power excursion) đáng tiếc là PSU không thể vượt qua 2 mức tải 160% và 180% Peak load,do mức cắt dòng của chế độ bảo vệ OPP tương đối thấp chỉ khoảng ~115%/ 864W. Tuy nhiên với mức tải 200% peak load chỉ diễn ra trong 100uS quá nhanh để PSU phát hiện. Lúc này dàn tụ rắn ngõ ra bắt đầu phát huy công dụng của mình khi giúp điện áp vẫn trong chuẩn ATX yêu cầu

-50Hz Low load:

-50Hz High load:

-10kHz Low load:

-10kHz High load:

-120% Peak Load:

-200% Peak Load:

4-Ripple & Noise ( Nhiễu AC cao tần):

Nhiễu cao tần của KL-M750G ATX3.0/PCIe5.0 đạt mức tốt. khi đường 12V tối đa khoảng trên dưới 30mV và các đường điện còn lại chỉ khoảng trên dưới 20mV

5-Hold-up time ( thời gian lưu điện)

KL-M750G ATX3.0/PCIe5.0 chưa thể đạt đc tiêu chuẩn ATX yêu cầu với 12mS/16mS.

6-Protection features (Các chế độ bảo vệ):

Các chế độ bảo vệ trên KL-M750G ATX3.0/PCIe5.0 hoạt động tốt và nhạy PSU khởi động lại an toàn sau mỗi lần thử nghiệm. Tuy nhiên chế độ bảo vệ Quá tải OPP và Quá dòng OCP trên đường 12V nên được chỉnh lên khoảng 130 tới 150% thì sẽ thỏa các thử nghiệm về dòng Peak của card đồ họa (power excursion)

7-Earth leak current ( Kiểm tra dòng rò):

Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 240VAC tương đương khoảng 264VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng  GW instek GLC-9000 để đo dòng rò

- Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM):

Điều kiện môi trường : 38-45°C

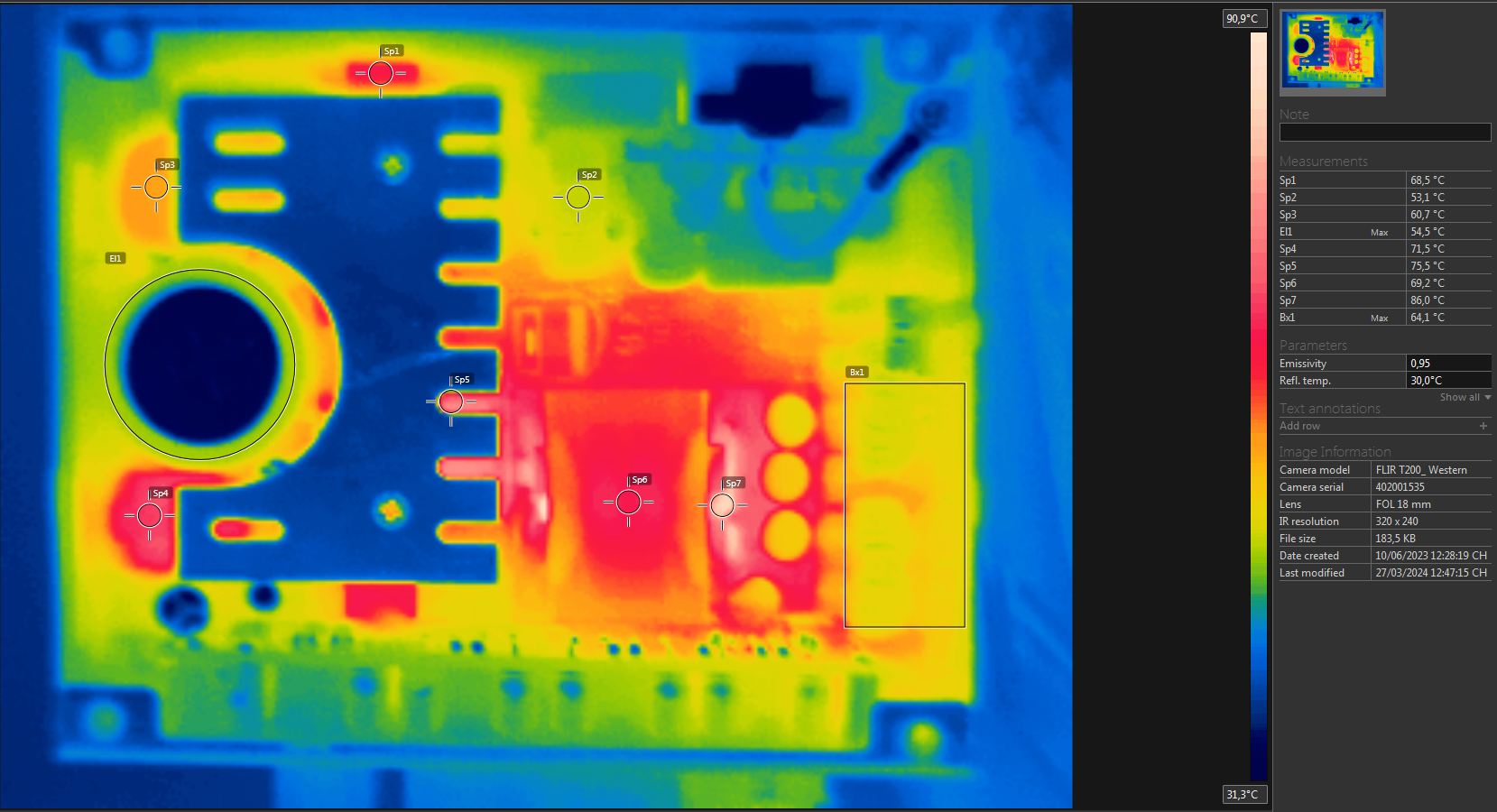

Fan curve của KL-M750G ATX3.0/PCIe5.0 không có quá nhiều điều để nói khi sẽ tăng dần theo các mức tải khi lượng nhiệt được sinh ra nhiều hơn và đạt tối đa khoảng 2500RPM. Để đủ khả năng làm mát các linh kiện công suất phía dưới. Qua ảnh nhiệt chúng ta có thể thấy khu vực nóng nhất trên PSU là ngõ ra biến áp chính và khu vực ngõ vào các mosfet chỉnh lưu đồng bộ khoảng trên dưới 88oC.

KL-M750G ATX3.0/PCIe5.0 sử dụng quạt làm mát DWPH EFS-08C12M 12V 0.15A. Fluid dynamic Bearing/FDB có tốc độ tối đa khoảng 3300RPM

IV-Kết luận:
Segotep KL-M750G ATX3.0/PCIe5.0 có phẩm chất điện áp và chất lượng linh kiện tốt, Hoạt động tương đối êm với quạt làm mát FDB tuổi thọ cao. Được trang bị đầu nguồn PCIe5.0/12VHPWR tương thích tốt với thế card đồ họa RTX4000. Hiệu suất tối đa ~92%@230Vac đạt chuẩn 80Plus Gold
KL-M750G ATX3.0/PCIe5.0 là sự lựa chọn hấp dẫn cho các cấu hình mini PC tầm trung và cao cấp sử dụng 01 card đồ họa thế hệ mới  có công suất dưới 300W
Ưu điểm:
-Chất lượng linh kiện tốt ( tụ điện nhật bản, Mosfet Infineon Đức)
-Chất lượng điện áp tốt ( đạt 200% power excursion)
-Trang bị đầu nguồn PCIe5.0/12VHPWR
-Quạt làm mát FDB tuổi thọ cao
-Hiệu suất đạt ~92@230Vac - 80Plus Gold
Khuyết điểm:
-Nên tinh chỉnh điểm cắt dòng chế độ bảo vệ OPP để thỏa thử nghiêm 160% và 180% Peak test (Power excursion)

-Xin cảm ơn Segotep đã cung cấp sản phẩm review!
