REVIEW/Đánh giá - Nguồn máy tính đồng bộ HP/Delta DPS-750AB 750W




HP/Delta DPS-750AB 750W là sản phẩm nguồn máy tính đồng bộ do Delta sản xuất được nhập trực tiếp thông qua Cty Đông Dương. Với ưu điểm giá thành phải chăng bên cạnh các tính năng hấp dẫn trong phân khúc như đạt chuẩn 80Plus Platinum, Trang bị mạch chuyển đổi cộng hưởng LLC hiệu suất cao, DC to DC và sử dụng tụ điện Nhật Bản.

I-Hộp và Phụ kiện:
Do sản phẩm được bán với dạng bulk package vì thế phụ kiện kèm theo chỉ gồm 1 cáp nguồn chuẩn UK được đơn vị pp tặng kèm
II-PSU
1-Bên ngoài

DPS-750AB 750W  có kích thước 15cm(W) x 8.5cm(H) x 15.5cm(D)  tức là sẽ dài(sâu) hơn ATX tiêu chuẩn khoảng 1.5cm. Phân nửa phần vỏ được sơn tĩnh điện màu đen. sử dụng quạt làm mát 120mm



Công suất danh định: 750W, Dual 12V Rails 2x 45A (750W max),  Active PFC fullrange 100-240Vac, 80Plus Platinum

Hệ thống cáp kết nối luôn là điểm yếu đối với các PSU máy bộ vì số lượng đầu cắm khá hạn chế. Để khắc phục phần nào điều này DPS-750AB 750W được tặng kèm 4 dây chuyển(adapter):
1x 24pin Mainboard: 40cm
1x 4+4pin ATX12V: 60cm
2x 6+2pin PCIe: 30cm
2x SATA: 15cm+30cm
1x SATA: 45cm
1x 4+4pin ATX12V to 2x 4+4pin ATX12V (Adapter): 20cm
2x 6+2pin PCIe to 2x 6+2pin PCIe (Adapter): 20cm
1x SATA to ATA (Adapter): 35cm


2-Bên trong:
Trái ngược hoàn toàn với vẻ bề ngoài có phần "thô kệch". Khối mạch chính của DPS-750AB 750W khá chỉnh chu với Platform được trang bị các công nghệ gần như mới nhất hiện nay như: Mạch cộng hưởng LLC nửa cầu + Chỉnh lưu đồng bộ + DC to DC.

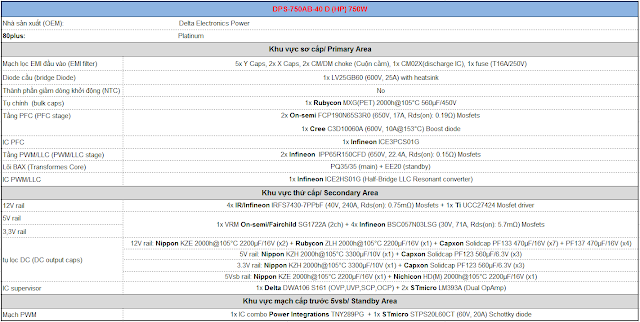

Bảng linh kiên được sử dụng trên DPS-750AB 750W:


Tầng lọc nhiễu EMI đầy đủ 2 lớp lọc kèm theo IC xả điện tụ X giúp giảm hao phí khi hoạt động thay vì sử dụng điện trở xả đơn thuần. Đáng tiếc là DPS-750AB 750W không trang bị thành phần giảm dòng khởi động NTC, chúng ta có thể thấy vị trí gắn NTC và rờ le kế bên đang được để trống


Diode cầu LV25GB60(25A) công suất lớn được đính trên phiến tản nhiệt riêng. Đem lại khả năng tản nhiệt tốt hơn và đảm bảo khả năng hoạt động ổn định liên lục. Tụ chính Nhật Bản Rubycon có thông số 450V/560uF với nhiệt độ hoạt động tối đa đạt 105oC



Tầng PFC sử dụng cặp Mosfet FCP190N65S3R0(17A) tới từ hãng On-semi. Kèm theo một Diode xung Cree C3D10060A(10A@153oC). IC dao động điều khiển hoạt động tầng PFC là loại Infineon ICE03PCS01G


Tầng PWM/LLC thiết kế dạng nữa cầu (Half-bridge) sử dụng 1 cặp Mosfet của hãng Infineon IPP65R150CFD(22.4A) . IC tạo dao động cho tầng PWM/LLC là loại Infineon ICE02HS01G

Khu vực nắn dòng +12V đầu ra là sự hiện diện của 4 mosfet IR IRFS7430 (240A x4) được hàn trên 1 module nhỏ dựng thẳng ngay phí sau biến áp giúp giảm diện tích sử dụng trên PCB chính cũng như dễ dàng được quạt làm mát giải nhiệt.



Bo mạch VRMs (DC to DC) nằm sát bên với IC điều khiển Fairchild SG1755A (2ch) lái 4 Mosfet Infineon BSC057N03LSG(71A) chia làm 2 khối hạ dòng (buck), IC này còn cung cấp các chế độ bảo vệ riêng biệt cho đường 5V và 3,3V như OCP,OVP,UVP. Lúc này IC giám sát hoạt động chính chỉ lo công việc cho đường 12V. Đây là lợi thế cho các PSU sử dụng mạch VRMs (DC to DC) khi các IC giám sát thông thường không đủ cung cấp chế độ bảo vệ cho tất cả các đường điện

IC giám sát hoạt động chính của DPS-750AB 750W là loại DWA106 S161 do chính Delta thiết kế/sản xuất cung cấp các chế độ bảo vệ cơ bản như SCP,OVP,UVP và mạch bảo vệ quá dòng OCP cho 2 đường 12V1 và 12V2

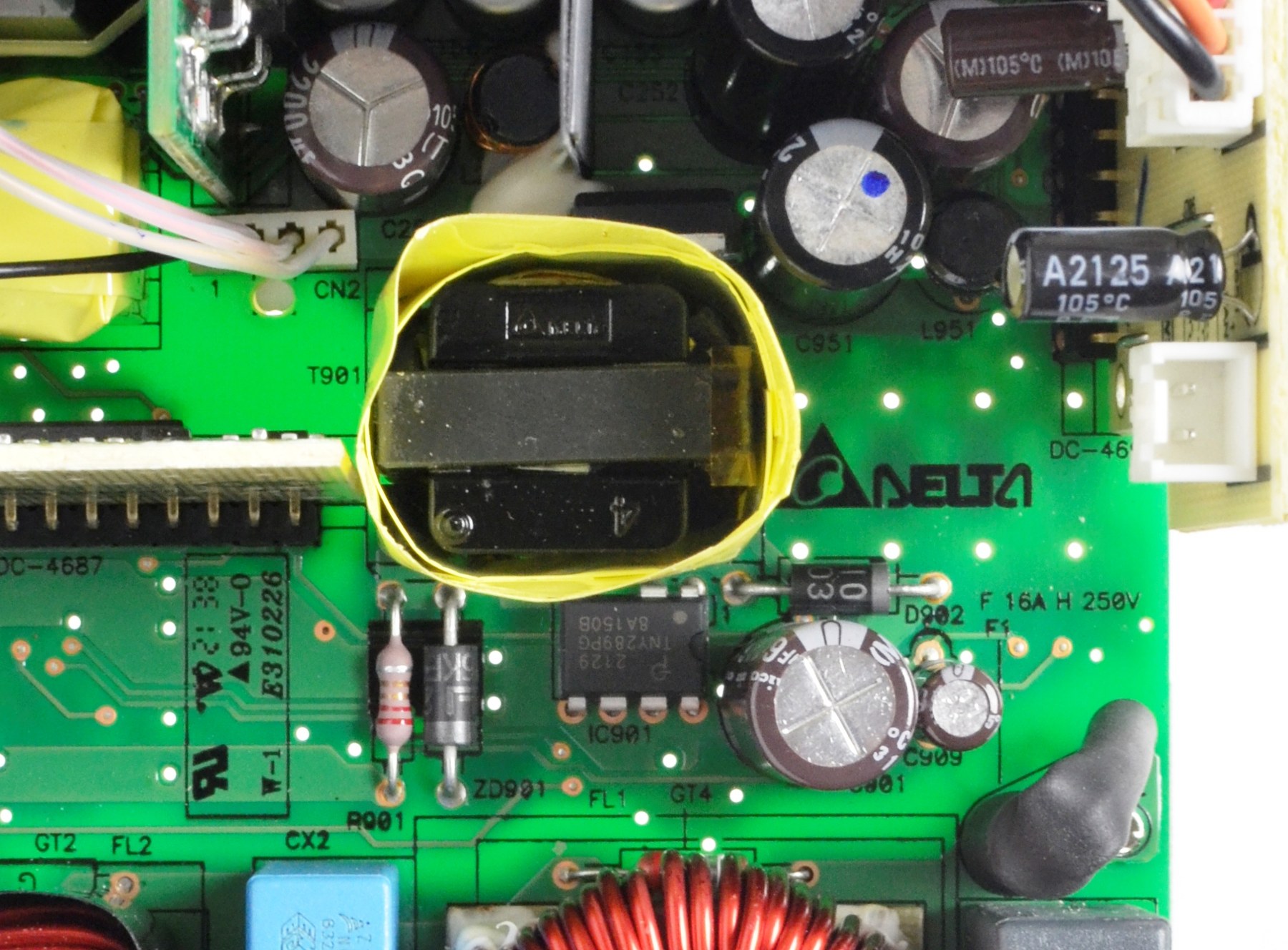

Khối mạch cấp trước 5Vsb sử dụng IC combo TNY289PG. DPS-750AB 750W sử dụng tụ hóa  thương hiệu Nhật Bản  với những cái tên quá quen thuộc  như Nichicon, Nippon, Rubycon. Và Tụ rắn Capxon tới từ Đài Loan


Phần mạch in của DPS-750AB 750W sạch sẽ , chân linh kiện được cắt gọn , mối hàn bóng tuân thủ tiêu chuẩn RoHS

III-Thử nghiệm:
1-Load testing ( Thử tải):

Nhằm đơn giản hóa bảng số liệu điện áp theo Test plan ATX3.0 từ Intel. Đường 12V nay sẽ chỉ còn 2 đường điện trong phép tử tải đối với nguồn Single rail
12V1: Mọi thứ tiêu thụ đường 12V trừ CPU (MB,PCIe,...)
12V2: Chỉ mình CPU (ATX12V/ESP12V)

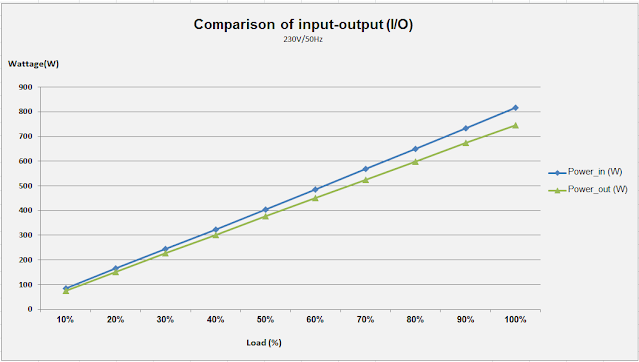

DPS-750AB 750W hoàn thành tốt các mức thử tải với điện áp dao động nhỏ nằm trong chuẩn ATX yêu cầu. Hiệu suất ~ 93%@230Vac đạt chuẩn 80Plus Platinum






2-Inrush current testing ( Dòng khởi động):
Do không được trang bị thành phần giảm dòng khởi động NTC nên dòng khởi động của DPS-750AB 750W khá cao lên tới 190A

3-Sync Transient response test ( Tải biến thiên):
*Capacitance load: 3300uF per rails (12V1, 12V2, 5V, 3.3V, 5Vsb)
  Slew rate: 12V: 5A/uS(12VHPWR) hoặc 2.5A/uS. 5V & 3.3V: 1A/uS . 5Vsb: 0.1A  ( theo intel ATX3.0 )
DPS-750AB 750W có mức điện áp dao động trên các đường điện khá nhỏ và đều nằm trong chuẩn ATX yêu cầu.


-50Hz Low load:


-50Hz High load:


-10kHz Low load:


-10kHz High load:


4-Ripple & Noise ( Nhiễu AC cao tần):
 DPS-750AB 750W đạt mức khá khi đường 12V khoảng 50mV







5-Hold-up time ( thời gian lưu điện)
DPS-750AB 750W vừa chạm tiêu chuẩn ATX yêu cầu, với tính hiệu PG_OK đạt 16ms/16mS và Đường 12V rời khỏi mức điện áp an toàn sau tận 18.5mS/17mS



6-Protection features (Các chế độ bảo vệ):
Các chế độ bảo vệ trên DPS-750AB 750W hoạt động tốt. Khi điểm mạch OCP trên cả 2 đường 12V1 và 12V2 sẽ cắt dòng khi đạt trên dưới 74A. Tuy nhiên mạch bảo vệ quá tải OPP lại ở mức khá cao lên tới 150% công suất đanh định. Thường các bộ nguồn sẽ thiết lập mức cắt dòng khi đạt từ 120% tới 130% nhằm đảm bảo an toàn cho các linh kiện công suất bên trong bộ nguồn

7-Earth leak current ( Kiểm tra dòng rò):
Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 240VAC tương đương khoảng 264VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng  GW instek GLC-9000  để đo dòng rò

8-Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM):
Điều kiện môi trường : 38-45°C
Nhiệt độ tối đa đạt trên dưới 75°C với điểm nóng nhất nằm tại ngõ ra biến áp chính và ngõ vào các Mosfet chỉnh lưu đồng bộ đường 12V. Fan curve tăng tuyến tính theo nhiệt độ từ khoàng 600RPM cho tới tối đa đạt 2100RPM


DPS-750AB 750W sử dụng quạt làm mát của hãng Yate Loon có mã D12SH-12, 12V 0.3A, Rifle Bearing có tốc độ tối đa khoảng 2000RPM


IV-Kết luận:
HP/Delta DPS-750AB 750W có phẩm chất điện áp và chất lượng linh kiện khá tốt. Hiệu suất hoạt động tối đa lên tới 93%@230Vac đạt chuẩn 80Plus Platinum. và sử dụng Platform có thiết kế hiện đại là những điểm đáng quan tâm. Khuyết điểm lớn nhất vẫn là nằm ở bộ dây ngắn và ít đầu cấp nguồn, có thể cải thiện đôi chút với đầu chuyển nối dài
DPS-750AB 750W là sự lựa chọn cho các cấu hình máy tính (PCs) tầm trung sử dụng 01 VGA có công suất dưới 280W
Ưu điểm:
-Hiệu suất cao ~93%@230Vac đạt chuẩn 80Plus Platinum
-Chất lượng linh kiện tốt (Tụ hóa nhật bản)
-Chất lượng điện áp điện khá tốt
-LLC + VRM(DC to DC)
Khuyết điểm:
-Số lượng đầu cấp nguồn hạn chế
-Dòng khởi động cao

-Xin cảm ơn CTY Đông Dương đã cung cấp sản phẩm Review!
