REVIEW/Đánh giá - Xigmatek X-PRO XP750 700W



Tiếp nối dòng sản phẩm cao cấp Fury GD đạt chuẩn ATX3.0/PCIe5.0. Xigmatek tiếp tục cho ra mắt dòng sản phẩm mới X-PRO thuộc phân khúc phổ thông, sẽ song hành bên cạnh dòng sản phẩm X Power đã và đang có mặt tại thị trường Việt Nam trong hơn 5 năm qua
X-Pro trang bị một số tính năng thường thấy trong phân khúc như: Active PFC fullrange(100-240Vac), 80Plus Standard, Hệ thống cáp dạng bẹ đen mềm với 2 đầu CPU 8 Pin. Và có 3 mức công suất chính là XP550(500W), XP650(600W), XP750(700W)

I-Hộp và Phụ kiện:
Hộp của dòng sản phẩm X-PRO có kích thước lớn, tông màu tráng xám - đen. các thông số kỹ thuật được in phía sau của hộp

Phụ kiện kèm theo gồm có: 1x dây nguồn chuẩn EU, 4x ốc bắt nguồn, 5x dây rút (zip tie)

II-PSU
1-Bên ngoài:

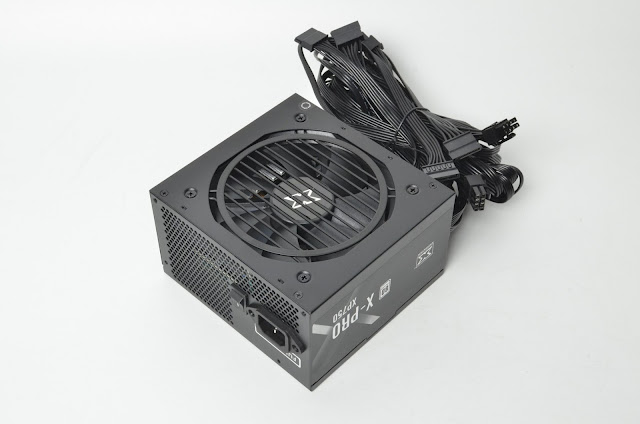

Dòng sản phẩm X-PRO có kích thước ATX tiêu chuẩn, được sơn tĩnh điện màu đen và sử dụng quạt làm mát 120mm

XP750: Công suất danh định 700W. Single rail 12V@50A, Active PFC full range (100-240Vac)

Hệ thống cáp dạng bẹ đen mềm gồm có:

XP750:
1x 24pin Mainboard: 50cm,
2x 4+4pin ATX12V: 50cm
4x 6+2pin PCIe: 60cm + 15cm
4x SATA: 45cm +15cm +15cm
2x ATA: 45cm + 15cm +15cm

2-Bên trong:

Có thể đây là sự trở lại lớn tới từ Andyson khi các dòng sản phẩm mới của Xigmatek đều do nhà máy này sản xuất(OEM). Với X-PRO thuộc phân khúc phổ thông, nên thay vì tạo ra một platform mới như dòng cao cấp Fury GD. Xigmatek chọn Platform đã từng xuất hiện tại thị trường Việt Nam trên  dòng sản phẩm tầm trung Tauro. Việc còn lại chỉ là tính toán linh kiện để tối ưu với các mức công suất khác nhau

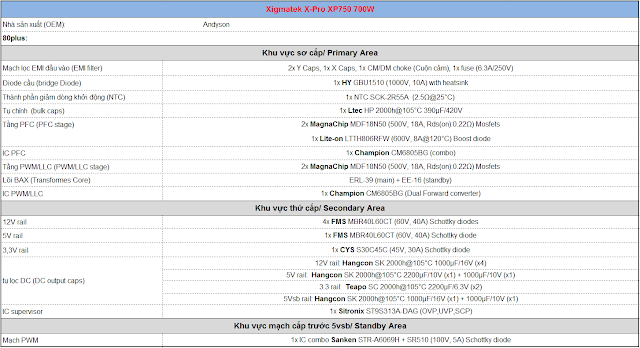

Bảng linh kiện được sử dụng trên XP750:

Mạch lọc nhiễu EMI của XP750 cũng tương tự 2 phiên bản có công suất thấp hơn với 1 lớp lọc duy nhất, Sau đó dòng điện xoay chiều(AC) sẽ được chỉnh lưu bởi Diode cầu GBU1510(15A) đính trên phiến tản nhiệt riêng đảm bảo khả năng hoạt động khi điện áp đầu vào thấp (100Vac) mà không bị quá nhiệt

Tụ chính sử dụng trên XP750 là loại 420V/390uF của hãng Ltec cùng thương hiệu với tụ sử dụng trên bản XP650

XP750 sử dụng toàn bộ Mosfet của 2 tầng PFC & PWM đều sử dụng chung loại MDF18N50(18A) của MagnaChip tương tự bản XP650

IC dao động điều khiển cho cả 2 tầng này vẫn là loại champion CM6805BG

Ở khu vực chỉnh lưu ngõ ra biến áp chính là tổ hợp các diode xung (schottky diode) với sự khác biệt chính nằm ở số lượng diode chỉnh lưu cho đường 12V. XP750 có số lượng diode xung chỉnh lưu bằng với bản XP650 là 4x 40A (160A)

Tiếp theo là thành phần rất quan trọng trong các PSU sử dụng công nghệ Dual forward (Dual switch...) Chính là cuộn cảm tích trử năng lượng. Nằm kế bên là khu vực mạch lọc LC với các tụ lọc tới từ Teapo và Hangcon

Mạch cấp trước sử dụng IC combo STR-A6069H và được chỉnh lưu ngõ ra bởi 1 diode xung SR510(100V/5A), IC giám sát hoạt động là loại Sitronix ST9S313A-DAG cung cấp 3 chế độ bảo vệ cơ bản SCP/UVP/OVP

Mạch in sạch, các mối hàn sáng bóng, Ngoài 1 "cọng" dây đồng hàn thêm vào phần GND/âm để tăng độ chịu tải của đường mạch, thì không có khác biệt nào với 2 phiên bản công suất nhỏ hơn

III-Thử nghiệm
1-Load testing ( Thử tải):

Nhằm đơn giản hóa bảng số liệu điện áp theo Test plan ATX3.0 từ Intel. Đường 12V nay sẽ chỉ còn 2 đường điện trong phép tử tải đối với nguồn Single rail
12V1: Mọi thứ tiêu thụ đường 12V trừ CPU (MB,PCIe,...)
12V2: Chỉ mình CPU (ATX12V/ESP12V)

XP750 điện áp dao động trong chuẩn ATX yêu cầu, Do không được trang bị tính năng DC to DC nên ở 2 mức tải không đồng đều CL điện áp nhanh chóng vọt ra chuẩn yêu cầu. Về hiệu suất đạt được cao nhất trong cả 3 phiên bản với hơn 87%@230Vac

2-Inrush current testing ( Dòng khởi động):

Dòng khởi động của XP750 có mức trung bình khi đạt tới 90A

3-Sync Transient response test ( Tải biến thiên):

*Capacitance load: 3300uF per rails (12V1, 12V2, 5V, 3.3V, 5Vsb)

  Slew rate: 12V: 5A/uS(12VHPWR) hoặc 2.5A/uS. 5V & 3.3V: 1A/uS . 5Vsb: 0.1A  ( theo intel ATX3.0 )

Tương tự các dòng sản phẩm phổ thông XP750 cũng bị mắc kẹt lại ở đường 3.3V, nhất là khi điều kiện thử nghiệm được dựa trên chuẩn ATX3.0 mới nhất

50Hz Low load:

50Hz High load:

10kHz Low load:

10kHz High load:

4-Ripple & Noise ( Nhiễu AC cao tần):

XP750 đạt mức khá khi đường 12V đạt gần 70mV

5-Hold-up time ( thời gian lưu điện)

XP750 có mức lưu điện khoảng 10mS và không thể thỏa tiêu chuẩn ATX yêu cầu tối thiểu 16mS

6-Protection features (Các chế độ bảo vệ):

Các chế độ bảo vệ trên XP750 hoạt động tốt. Do không được trang bị tính năng bảo vệ quá dòng OCP vì thế mạch bảo vệ UVP sẽ làm nhiệm vụ chốt chặn ngắt PSU trước khi bị quá tải và ngắn mạch. Ở phần thử nghiệm OCP/UVP đường 12V có thể thấy điểm cắt dòng khá sớm khi đường 12V chỉ cần rớt dưới 10.9V (ATX3.0 yêu cầu 11.2V) là PSU sẽ ngắt ngay.. nhạy hơn cả 2 phiên bản đã được review trước đây

7-Earth leak current ( Kiểm tra dòng rò):

Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 240VAC tương đương khoảng 264VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng  GW instek GLC-9000  để đo dòng rò

8-Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM):

Điều kiện môi trường : 38-45°C
Nhiệt độ tối đa đạt trên dưới 80°C cho cả 2 phiên bản với điểm nóng nhất nằm tại ngõ ra biến áp chính và ngõ vào các diode xung chỉnh lưu các đường điện. Fan curve tương đối êm trong phân khúc. khi quay tối đa khoảng 1700RPM và chỉ quay trên dưới 1000RPM  cho tới khi PSU đủ nóng

Dòng X-PRO sử dụng quạt làm mát Globe Fan S12025S12L, 12V 0.18A, Sleeve bearing có tốc độ tối đa khoảng 1800RPM

IV-Kết luận:
Xigmatek  X-PRO có phẩn chất điện áp và chất lượng linh kiện khá. Hiệu suất tốt trong phân khúc phổ thông 87%@230Vac, Được trang bị 2 đầu CPU với hệ thống cáp bẹ đen mềm dẻo. Là phiên bản nâng cấp nhẹ của X-Power
XP750: sẽ phù hợp với các cấu hình máy tính phổ thông sử dụng 01 VGA có công suất dưới 200W
Ưu điểm:
-Active PFC fullrange 100-240Vac

-Chất lượng điện áp khá
-Hiệu suất tốt 87%@230Vac
-2 Đầu CPU riêng biệt
Khuyết điểm:
-80plus chưa được chứng nhận mới

-Xin cảm ơn Xigmatek đã cung cấp sản phẩm review!
