REVIEW/Đánh giá - Xigmatek Fury GD 1100W ATX3.0/PCIe5.0





Xigmatek Vừa cho ra mắt sản phẩm nguồn máy tính(PSUs) cao cấp đạt chuẩn ATX3.0/PCIe5.0 đầu tiên của mình mang tên Fury GD. Với các tính năng cao cấp nhất hiện nay như hổ trợ đầu cắm 12VHPWR/PCIe5.0 tối đa 600W, sử dụng tụ điện Nhật Bản, Semi-fanless có thể bật tắt được, và hiệu suất đạt chuẩn 80Plus Gold
Dòng sản phẩm Fury GD hiện có 2 mức công suất là 850W và 1100W
I-Hộp và Phụ kiện:
Hộp của Fury GD 1100W có kích thước lớn, tông màu vàng đồng - đen. các thông số kỹ thuật được in phía sau của hộp



Phụ kiện kèm theo gồm có: 1x dây nguồn chuẩn EU, 4x ốc bắt nguồn, 5x dây rút (zip tie), 1x Sách HDSD

II-PSU
1-Bên ngoài:

Fury GD 1100W có kích thước ATX tiêu chuẩn, được sơn tĩnh điện màu đen và sử dụng quạt làm mát 120mm






Công suất danh định: 1100W, Single rail 12V@1099W, Active PFC full range 100-240Vac,

Hệ thống cáp rời dạng bẹ đen mềm gồm có:
1x 24pin Mainboard: 60cm
2x 4+4pin ATX12V: 70cm
6x 6+2pin PCIe: 60cm + 15cm
1x 12+4pin 12VHPWR/PCIe5.0: 60cm
12x SATA : 50cm + 15cm + 15cm +15cm
6x ATA: 50cm + 15cm + 15cm

2-Bên trong:
Xigmatek chọn Andyson làm đối tác sản xuất(OEM) dòng sản phẩm Fury GD 1100W. Với Platform mới và khác hoàn toàn platform sử dụng trên phiên bản có công suất thấp hơn Fury GD 850W, tuy vẫn sử dụng thiết kế Active PFC + Mạch cộng hưởng LLC cầu H(Full-bridge) + Chỉnh lưu đồng bộ ngõ ra + DC to DC/VRM cho đường 5V và 3.3V


Bảng linh kiện được sử dụng trên Fury GD 1100W:

Mạch lọc nhiễu EMI đầy đủ gồm 2 tầng lọc kèm theo thành phần chống sét MOV và IC discharge tụ X, công tắc nguồn vẫn là loại bật tắt nguồn chính thay vì công tắc "mềm" như trên phiên bản 850W


Cặp Diode cầu GBU1506(15A x2) được bắt vào 2 tấm nhôm giúp tản nhiệt hiệu quả hơn. Cặp tụ chính thương hiệu Nippon(Nhật Bản) với điện dung 420/470uF mắc song song nâng tổng điện dung lên 940uF đảm bảo cho PSU có mức lưu điện đạt chuẩn ATX yêu cầu


tầng PFC sử dụng cặp Mosfet IPA50R140CP của Infineon (Đức) đi kèm với diode xung Cree C3D08060A (10A) dưới sự điều khiển của IC dao động Champion CM6500UNX. Thành phần giảm dòng khởi động NTC được bọc co nhiệt  nằm ngay trước diode xung tầng PFC giúp hạn dòng nạp của tụ khi lần đầu cấp điện. Sau khi khởi động xong rờ le sẽ đc đóng để ngắt NTC ra khỏi mạch chính giúp giảm hao phí





Tầng cộng hưởng LLC sự dụng 4 Mosfet Infineon IPA60R190P6 nằm trên 2 phiến tản nhiệt riêng biệt và được mắc dưới dạng cầu H (full-bridge) chịu sự điều khiển của IC dao động Champion CU6901VPA thông qua biến áp chia xung(GDT). IC dao động này cũng sẽ điều khiển 8 Mosfet PSMN1R4-40YLD có công suất thiết kế lên tới 240A x8 chỉnh lưu đồng bộ đường 12V nằm sát kế bê được làm mát trược tiếp thông qua phần mặt lưng của PSU và dán tiếp qua phiến tản nhiệt phía trên của bo mạch


Đường 5V & 3.3V được tạo ra từ khối mạch VRM(DC to DC) sử dụng 1 IC dao động Anpec APW7159C 2 kênh lái 3 Mosfets Nexperia(Hà Lan) PSMN4R0-30YLD(60A) cho mỗi đường điện tương tự bản 850W. Điểm khác biệt duy nhất là phần Smart fan cũng nằm "ké" trên bo mạch VRMs này với "bộ não" là vi điều khiển WT51F104 với cổng lập trình 4 pin màu trắng ở ngay phía trên

IC giám sát hoạt động Weltrend WT7527V cung cấp 4 chế độ bảo vệ OVP/OCP/UVP/SCP trên cả 3 đường điện chính. Đường 5Vsb được tạo ra bởi IC combo Sanken STR-A6069H nhưng thay vì chỉnh lưu ngõ ra bằng diode xung thì được chỉnh lưu đồng bộ bởi một Mosfet công suất "siêu to" Infineon BSC027N04LS  nhằm nâng hiệu suất và giảm hao phí khi hoạt động


Fury GD 1100W sử dụng tụ điện lọc ngõ ra tới từ các thương hiệu NPCAP, Nichicon/FPCAP và Polycap. Phần mạch in sạch và sáng bóng,


III-Thử nghiệm:
1-Thử tải:

Nhằm đơn giản hóa bảng số liệu điện áp theo Test plan ATX3.0 từ Intel. Đường 12V nay sẽ chỉ còn 2 đường điện trong phép tử tải đối với nguồn Single rail
12V1: Mọi thứ tiêu thụ đường 12V trừ CPU (MB,PCIe,...)
12V2: Chỉ mình CPU (ATX12V/ESP12V)
Fury GD 1100W hoàn thành các mức tải với điện áp dao động trong khoảng an toàn của chuẩn ATX3.0. Hiệu suất đạt được tối đa khoảng 93%@230Vac.






2-Inrush current testing ( Dòng khởi động):
Dòng khởi động của Fury GD 1100W ở mức trung bình khi đạt khoảng 77A

3-Sync Transient response test ( Tải biến thiên):
*Capacitance load: 3300uF per rails (12V1, 12V2, 5V, 3.3V, 5Vsb)
  Slew rate: 12V: 5A/uS(12VHPWR) hoặc 2.5A/uS. 5V & 3.3V: 1A/uS . 5Vsb: 0.1A  ( theo intel ATX3.0 )

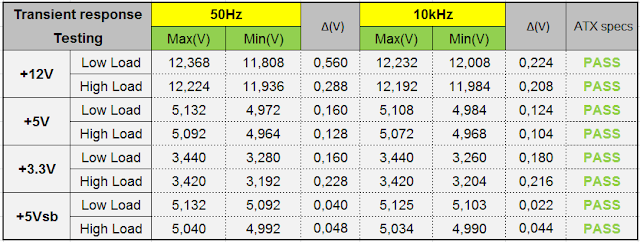

Kết quả quá trình thử nghiệm tải biến thiên được thể hiện chi tiết ở phía dưới. Fury GD 1100W đạt mức dao động tốt khi các đường điện đều dễ dàng vượt qua
Qua bước thử tải mô phỏng dòng tiêu thụ tức thời của card đồ họa (Power excursion) PSU dễ dàng vượt qua bài thử nghiệm này với điện áp nằm trong chuẩn ATX mà không có bất kì sự cố "sập nguồn" nào xảy ra


50Hz Low load:


50Hz High load:


10kHz Low load:


10kHz High load:




120% Load:

160% Load:

180% Load:

200% Load:

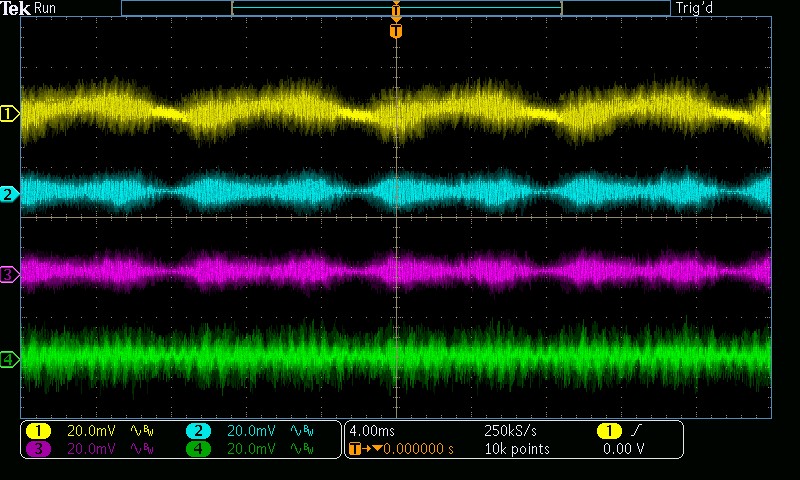

4-Ripple & Noise ( Nhiễu AC cao tần):
Nhiễu cao tần của Fury GD 1100W đạt mức tốt. phần lớn các mức tải nhiễu trên dưới 10mV cho các đường điện chính. Chỉ có mức tải 20% khi tầng công suất chính của PSU chuyển từ chế độ PWM( điều biến độ rộng xung) sang chế độ FM( điều biến tần số) cộng hưởng làm nhiễu đường 12V tăng đột biến trong 1 khoảng rồi nhanh chóng hạ thấp xuống như cũ







5-Hold-up time ( thời gian lưu điện)
Fury GD 1100W khá dài và dễ dàng đạt tiêu chuẩn ATX yêu cầu, với tính hiệu PG_OK đạt 19,2/16mS và Đường 12V rơi xuống dưới chuẩn an toàn 11.2V sau tận 25,5mS/17mS


6-Protection features (Các chế độ bảo vệ):
Các chế độ bảo vệ trên Fury GD 1100W hoạt động tốt tương tự bản 850W. Tuy nhiên chế độ bảo vệ Quá tải OPP và Quá dòng OCP trên đường 12V nên được chỉnh xuống thấp hơn, khoảng 125% công suất danh định là phù hợp

7-Earth leak current ( Kiểm tra dòng rò):
Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 240VAC tương đương khoảng 264VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng  GW instek GLC-9000  để đo dòng rò

8- Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM):
Điều kiện môi trường : 38-45°C
Fury GD 1100W được thử nghiệm khi chế độ semi fanless được tắt, Quạt sẽ quay ngay từ khi kích nguồn với tốc độ khoảng 500RPM. Khác với phiên bản 850W biểu đồ tốc độ quạt gần như là tuyến tính tăng dần theo nhiệt độ hoạt động, thì bản 1100W được trang bị 1 vi điều khiển (MCU) và lập trình tốc độ quạt làm mát tối ưu theo tải và nhiệt độ đem lại hiệu quả tản nhiệt cũng như độ êm ái nhất có thể



Fury GD 1100W sử dụng quạt làm mát HongHua HA1225M12F-Z, 12V 0.45A, Fluid Dynamic Bearing(FDB) tuổi thọ cao và độ ồn thấp, có tốc độ tối đa khoảng 2000RPM

IV-Kết luận:
Xigmatek Fury GD 1100W có phẩn chất điện áp và chất lượng linh kiện tốt. Hoạt động êm ái với tính năng semi-fanless có thể bật tắt được, Được trang bị đầu nguồn PCIe5.0/12VHPWR công suất 600W tương thích tốt với thế card đồ họa RTX4000. Hiệu suất tối đa đạt ~93%@230Vac
Fury GD 1100W là sự lựa chọn mới cho các cấu hình tầm trung và cao cấp sử dụng card đồ họa thế hệ mới RTX4000
Ưu điểm:
-Chất lượng linh kiện tốt
-Chất lượng điện áp tốt
-Trang bị đầu nguồn PCIe5.0/12VHPWR 600W
-Semi fanless  với quạt FDB tuổi thọ cao
-Hiệu suất đạt 93@230Vac
Khuyết điểm:
-Chờ chứng nhận mới từ 80Plus
-Nên cải thiện nhiễu tại 20% load để hoàn hảo hơn

-Xin cảm ơn Xigmatek đã cung cấp sản phẩm review!
