REVIEW/Đánh giá - Sharkoon SHP Bronze 700W


Sharkoon thương hiệu case, nguồn và các thiết bị ngoại vi tới từ Đức vừa trở lại thị trường Việt Nam sau gần một thập kỷ vắng bóng. Trong lần trở lại này Sharkoon đem tới dòng sản phẩm nguồn máy tính (PSUs) tầm trung mới mang tên SHP Bronze  với các tính năng cơ bản trong phân khúc như: Active PFC fullrange, hiệu suất 80plus Bronze và sử dụng cáp bẹ đen mềm

I-Hộp và phụ kiện:
Hộp của SHP Bronze 700W tông màu đen xám, kích thước nhỏ gọn, không có quá nhiều thông số kĩ thuật được in bên ngoài vỏ hộp


Phụ kiện kèm theo SHP Bronze 700W gồm có: 1x dây nguồn EU type, 4x Ốc bắt nguồn, 1x sách HDSD

II-PSU
1-Bên ngoài:

SHP Bronze 700W có kích thước ATX tiêu chuẩn được sơn tĩnh điện màu đen, sử dụng quạt làm mát 120mm



Công suất danh định: 700W, Single rail 12V@636W, Active PFC fullrange 100-240Vac, 80Plus Bronze


Hệ thống cáp dạng bẹ đen mềm gồm có:
1x 24pin Mainboard: 55cm
2x 4+4pin ATX12V: 60cm+15cm
4x 6+2pin PCIe: 55cm+15cm
6x SATA: 55cm+15cm+15cm
3x ATA: 55cm+15cm+15cm

2-Bên trong:
Sharkoon chọn Andyson làm nhà sản xuất (OEM) cho sản phẩm SHP Bronze 700W. Với Platform M5 vang bóng 1 thời sử dụng thiết kế Active PFC + Dual forward.



Bảng linh kiện được sử dụng trên SHP Bronze 700W:

SHP Bronze 700W được trang bị mạch lọc EMI rất chỉnh chu với tận 3 lớp lọc, kèm theo đó là thành phần chống sét(MOV), và trang bị thêm discharge IC nối tiếp với các điện trở xả tụ X giúp giảm hao phí khi PSU hoạt động


Diode cầu GBU 1510 (15A) được gắn trên phiến tản nhiệt riêng biệt. Tụ chính Nhật Bản Nichicon với thông số 470uF/400V


SHP Bronze 700W sử  dụng các Mosfet tới từ hãng Infineon của Đức. Là thương hiệu "Top" đầu trong ngành sản xuất linh kiện bán dẫn. Việc chọn lựa này chưa bao giờ là thừa thải vì Mosfet là một trong những linh kiện dễ hỏng nhất ở bộ nguồn máy tính(PSU)
cả 2 tầng PFC và PWM được điều khiển bới IC dao động champion CM6800UX kế bên là IC disconnect CM03X có nhiệm vụ ngắt kết nối khối điền khiển tầng PFC khi PSU đang ở trạng thái nghỉ giúp giảm hao phí và thỏa 1 số tiêu chuẩn châu âu như EuP lot 6 2013

SHP Bronze 700W sử dụng tổ hợp các diode xung chỉnh lưu ngõ ra với đường 12V sử dụng 4 diode PFR40V60CT (4x 40A)


IC giám sát hoạt động là loại Sitronix ST9S429-PG14 ngoài 3 chế độ bảo vệ cơ bản OVP,UVP,SCP thì còn hổ trợ OCP trên cả 3 đường điện . Mạch cấp trước sử dụng IC combo sanken STR-A6069H



Các tụ lọc ngõ ra tới từ 2 hãng Teapo và Junfu với mức nhiệt độ hoạt động tối đa là 105°C, mạch in của SHP Bronze 700W sạch, các mối hàn sáng bóng. Tuân thủ tiêu chuẩn RoHS


III-Thử nghiệm
1-Thử tải:

SHP Bronze 700W hoàn thành tốt các mức tải chính với điện áp dao động trong tiêu chuẩn cho phép. Do không được trang bị mạch DC to DC nên điện áp vượt khỏi chuẩn ATX ở hai bước tải không đồng đều(CL). Hiệu suất đạt được khá cao 88%@230Vac đạt tiểu chuẩn 80Plus Bronze






2-Inrush current testing ( Dòng khởi động):
Dòng khởi động của SHP Bronze 700W ở mức trung bình khi đạt 88A@230Vac

3-Sync Transient response test ( Tải biến thiên):
*Capacitance load: 3300uF per rails (12V1, 12V2, 5V, 3.3V, 5Vsb)
  Slew rate: 1A/uS per rails . except 5Vsb: 0.8A  ( theo intel ATX design guide)
SHP Bronze 700W không thể vượt qua toàn bộ bài thử nghiệm tải biến thiên khi đường 3.3V nhanh chóng văng ra khỏi chuẩn ATX yêu cầu

1mS:


10mS:


100mS:


4-Ripple & Noise ( Nhiễu AC cao tần):
Ripple & Noise của SHP Bronze 700W đạt mức khá khi tối đa trên dưới 50mV cho cả 3 đường điện chính







5-Hold-up time ( thời gian lưu điện)
SHP Bronze 700W chưa thể đạt được tiêu chuẩn ATX yêu cầu, tuy tính hiệu Power_Ok hoạt động chuẩn xác


6-Protection features (Các chế độ bảo vệ):
Dù trang bị IC có 3 ngõ OCP cho 3 đường điện chính nhưng chỉ có duy nhất đường 3.3V là hoạt động. Các đường điện 5V và 12V mạch bảo vệ UVP sẽ kích hoạt ngắt PSU trước khi quá tải

7-Earth leak current ( Kiểm tra dòng rò)
Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 240VAC tương đương khoảng 264VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng  GW instek GLC-9000  để đo dòng rò

8-Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM):
Điều kiện môi trường : 38-45°C
điểm nóng nhất trên SHP Bronze 700W  là khu vực ngõ ra của biến áp chính và ngõ vào của các diode xung chỉnh lưu

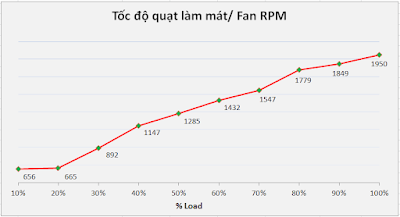

Quạt làm mát tới từ hãng Poweryear có mã PY-1225M12S có tốc độ tối đa khoảng 2000RPM

IV-Kết luận:
Sharkoon SHP Bronze 700W có phẩn chất điện áp và chất lượng linh kiện khá. Mẫu mã dễ nhìn. Hiệu suất tối đa đạt 88%@230Vac đạt chuẩn 80Plus Bronze và hệ thống cáp bẹ đen mềm. Tuy nhiên PSU hoạt động khá ồn khi full load liên tục do phải làm mát khối linh kiện công suất phía dưới.
SHP Bronze 700W là một sự lựa chọn mới cho phân khúc tầm trung-phổ thông sử dụng 01 card đồ họa có công suất dưới 250W
Ưu điểm:
-Hiệu suất trên dưới 88%@230VAC (80Plus Bronze)
-Linh kiện khá (Tụ chính nhật bản, Mosfet Infineon)
-Cáp bẹ đen
Khuyết điểm:
-Cần cải thiện Hold up time
-Nên sử dụng 2 dây CPU riêng biệt


-Xin cảm ơn Sharkoon đã cung cấp sản phẩm review!
