REVIEW/Đánh giá - MIK C650B 650W

C650B là sản phẩm nguồn máy tính(PSUs) thuộc dòng sản phẩm CB series vừa được MIK thương hiệu case & nguồn của Việt Nam ra mắt gần đây, nhắm vào phân khúc nguồn phổ thông giá rẻ. Với các tính năng tương đối hấp dẫn như: Công suất thự 650W, Active PFC, tụ chính Nhật Bản, cam kết hiệu suất đạt 85%. Và sử dụng hệ thống cáp dạng bẹ đen mềm với 2 đầu cấp nguồn CPU 8pin riêng biệt

I-Hộp và Phụ kiện:

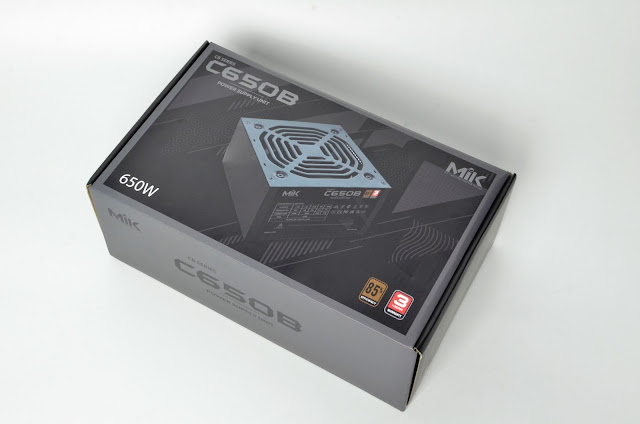

Hộp của C650B có kích thước nhỏ nhắn. Tông màu xám, Các thông số về điện áp và số lượng đầu cắm kết nối được in phía sau của hộp



Phụ kiện kèm theo C650B gồm có: 1x cáp nguồn EU type và 4 ốc bắt nguồn

II-PSU
1-Bên ngoài:

C650B có kích thước ATX tiêu chuẩn, sơn tĩnh điện màu đen và sử dụng quạt làm mát 120mm







Công suất danh định: 650W, Single rail 12V@540W, Active PFC 200-240Vac

Hệ thống cáp dạng bẹ đen mềm gồm có:
 -1x 24pin Mainboard: 50cm
 -2x 4+4pin ATX12V: 55cm
 -2x 6+2pin PCIe: 50cm
 -4x SATA: 40cm+15cm+15cm
 -2x ATA: 40cm+15cm+15cm

2-Bên trong:
MIK chọn KT comstars làm nhà sản xuất(OEM) cho dòng sản phẩm C650B. Với thiết kế Active PFC short range (180-264Vac) + Dual Forward. Sử dụng phần lớn linh kiện SMD giúp bo mạch thông thoáng luồng gió làm mát di chuyển dễ dàng hơn


Bảng linh kiện được sử dụng trên C650B:

Tầng lọc nhiễu EMI khá đơn giản chỉ gồm 1 lớp lọc . Diode cầu GBU606(6A) được làm mát trực tiếp từ quạt, Tụ chính nhật bản với thông số 270uF/420V với mức nhiệt độ chịu đựng tối đa đạt 105°C



C650B được trang bị mạch Active PFC dải hẹp với 1 Mosfet SIF15N50F (15A) kèm theo 1 diode xung SFAF808G(8A). Tầng PWM sử dụng 1 cặp Mosfet RS13N50F(13A). IC dao động champion CM6805BG vẫn là giải pháp thường thấy cho các dòng nguồn sử dụng thiết kế Active PFC dải hẹp

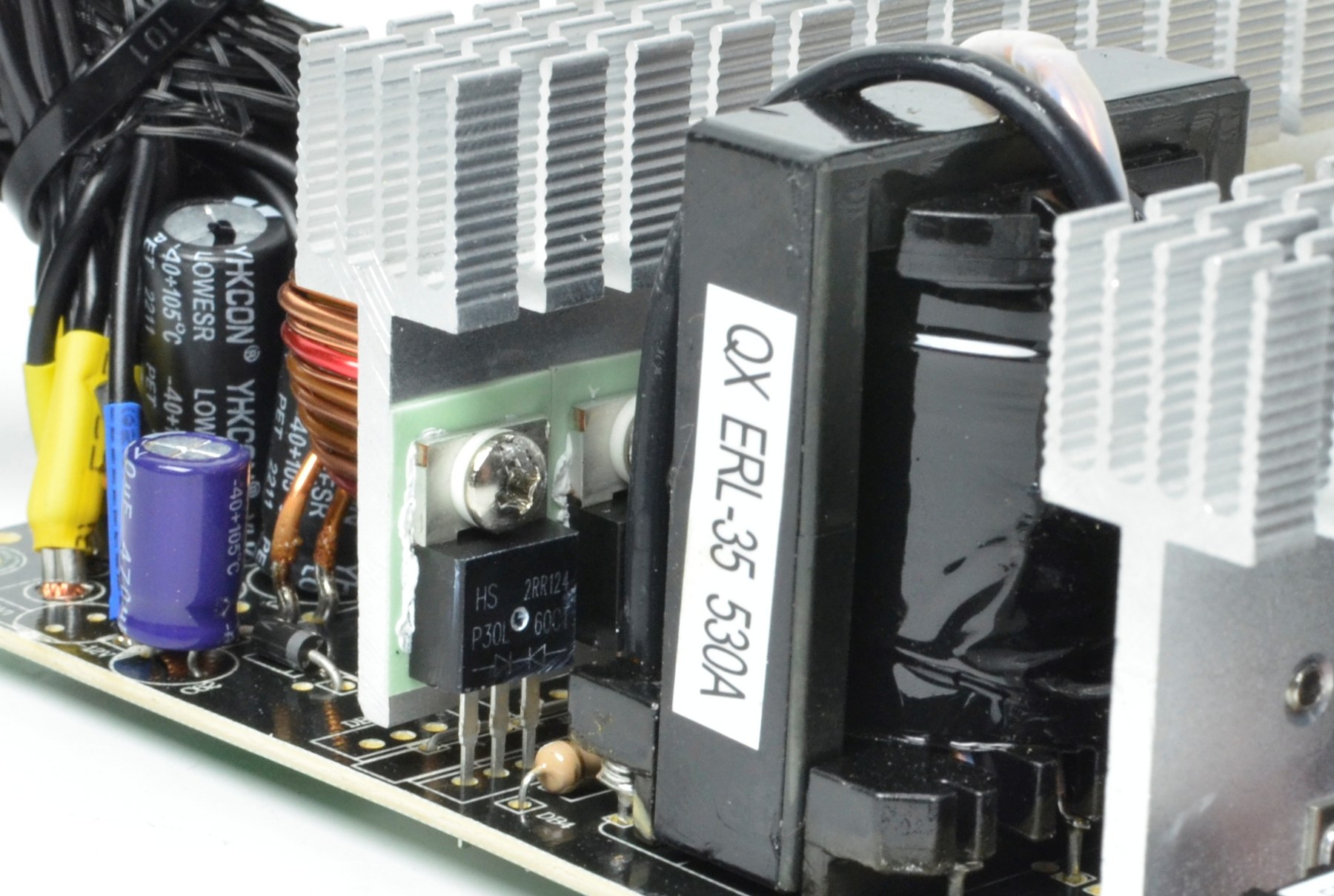

Ở khu vực chỉnh lưu ngõ ra là tổ hợp các diode xung (schottky diode) với đường 12V sử dụng 1 cặp P30L60CT (2x 30A). 2 đường điện 5V và 3.3V sử dụng chung loại MBR3045CT (30A)

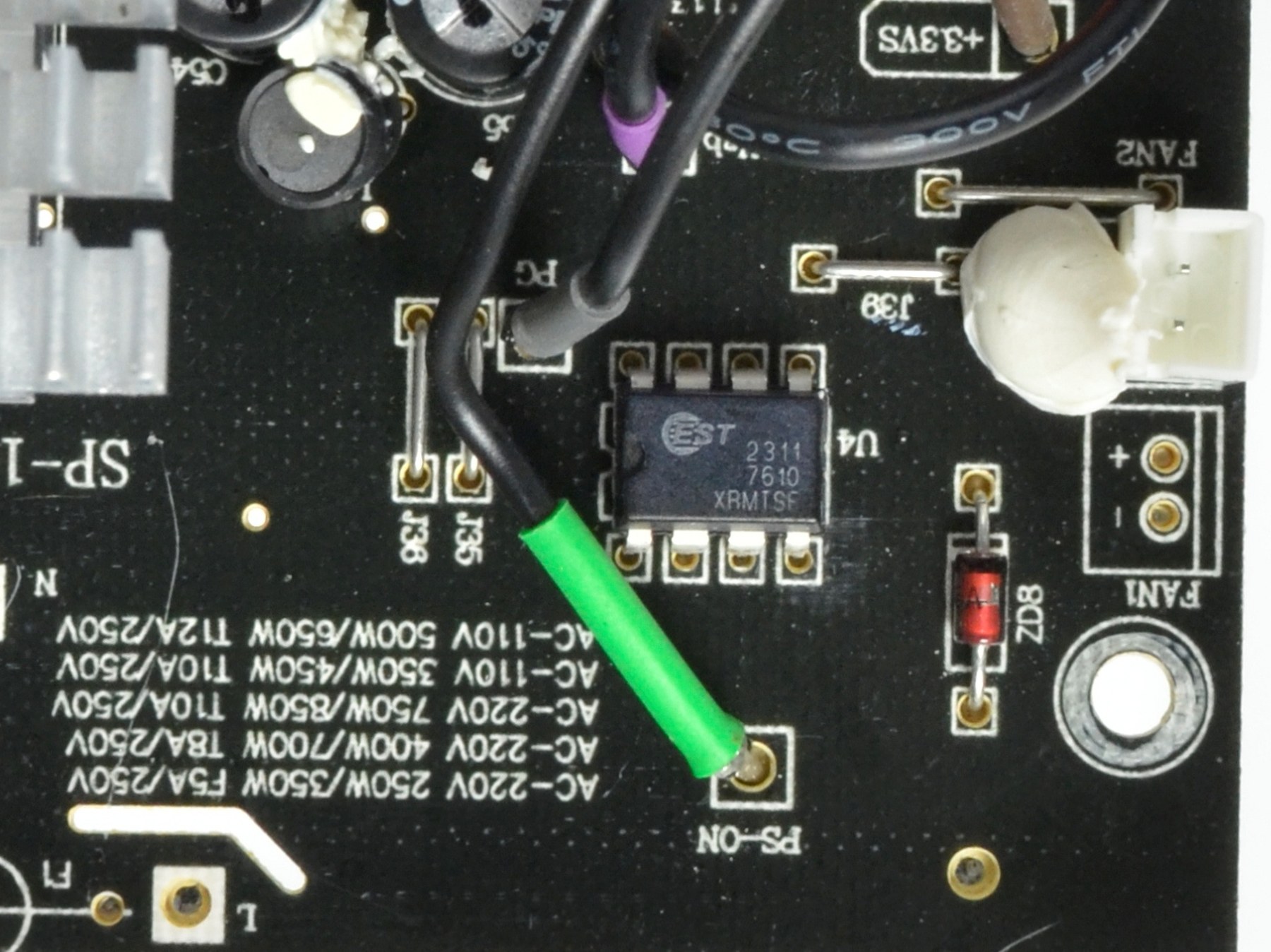

IC giám sát hoạt động trên C650B là loại EST 7610 cung cấp 3 chế độ bảo vệ cơ bản OVP/UVP/SCP. IC nguồn cấp trước 5Vsb cũng tới từ EST có mã 2812A


các tụ lọc DC ngõ ra tới từ thương hiệu YHKCON với mức nhiệt độ hoạt động tối đa là 105°C. Phần mạch in của C650B tương đối sạch. Chân linh kiện được cắt tỉa gọn gàng


III-Thử nghiệm:
1-Thử tải:
C650B hoàn thành tốt các mức tải với điện áp dao động trong chuẩn ATX yêu cầu. Tất nhiên do không trang bị tính năng DC to DC vì thế ở 2 mức tải không đồng đều. Điện áp nhanh chóng "văng" ra khỏi tiêu chuẩn ATX. Hiệu suất tối đa đạt 85%@230Vac đúng như những gì MIK cam kết





2-Inrush current testing ( Dòng khởi động):
Dòng khởi động của C650B ở mức khá thấp khi đạt 50A@230Vac/90deg. Để đạt được con số này C650B sử dụng NTC có trị số tới 5ohm. Điều này sẽ khiến NTC hoạt động nóng hơn


3-Sync Transient response test ( Tải biến thiên):
*Capacitance load: 3300uF per rails (12V1, 12V2, 5V, 3.3V, 5Vsb)
  Slew rate: 1A/uS per rails . except 5Vsb: 0.8A  ( theo intel ATX design guide)
Tương tự các PSU khác trong phân khúc. C650B cũng không thể vượt qua bài thử nghiệm ở đường 3.3V

1mS:

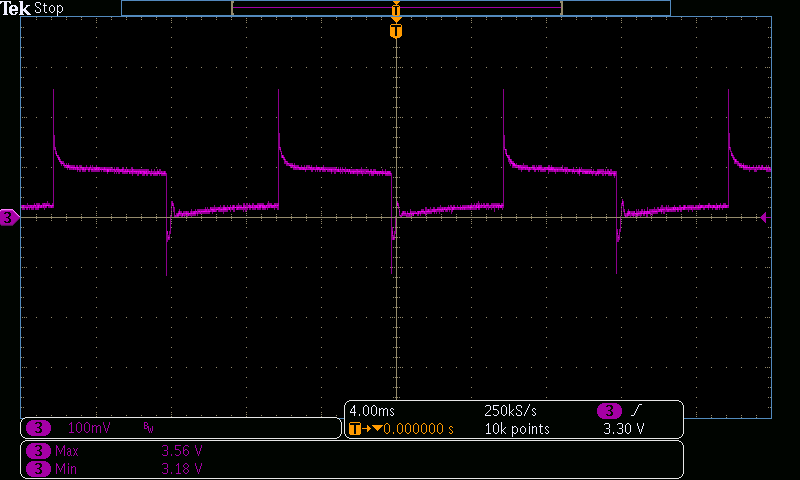

10mS:


100mS:

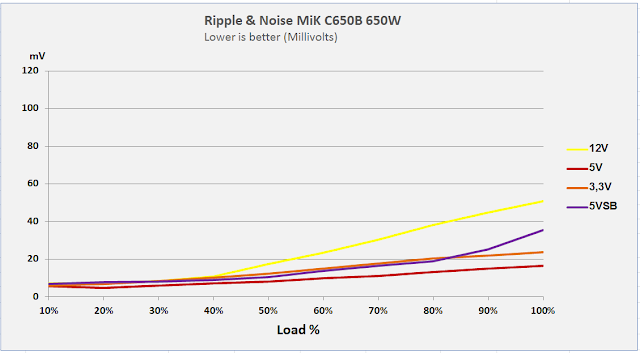

4-Ripple & Noise ( Nhiễu AC cao tần):
Ripple & Noise của C650B đạt mức khá khi tối đa 50mV cho cả 3 đường điện chính







5-Hold-up time ( thời gian lưu điện)
C650B có mức lưu điện còn xa tiêu chuẩn ATX yêu cầu



6-Protection features (Các chế độ bảo vệ):
Các chế độ bảo vệ chính trên C650B hoạt động ổn định. Do không có tính năng OCP vì thế UVP sẽ phải làm nhiệm vụ điểm "chốt chặn" thứ 2  bảo vệ PSU trước nguy cơ "tự hủy"

7-Earth leak current ( Kiểm tra dòng rò):
Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 240VAC tương đương khoảng 264VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng  GW instek GLC-9000  để đo dòng rò


8- Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM):
Điều kiện môi trường : 38-45°C
Linh kiện nóng nhất trên C650B chính là phần NTC với mức nhiệt gần chạm 100°C. Tuy được sinh ra có thề hoạt động ở nhiệt độ cao một cách bình thường. Nhưng việc này sẽ làm tăng hao phí đôi chút rơi trên NTC cũng như làm nóng khu vực xung quanh lên


C650B sử dụng quạt làm mát BHD12025S có tốc độ tối đa khoảng gần 1800RPM. Fan curve của C650B bắt đầu với vòng quay tương đối cao ~1500rpm và tăng lên tối đa ~1800rpm khi đầy tải


IV-Kết luận:
MIK C650B 650W có chất lượng điện áp khá. Hiệu suất đạt 85%@230Vac như những gì phía MIK cam kết. Hệ thống cáp đa dạng với 2 đầu cấp nguồn CPU riêng biệt. Với Fan Curve tương đối cao khi khởi động sẽ khiến PSU hoạt động hơi ồn ở các mức tải nhỏ
C650B là sự lựa chọn cho các cấu hình phổ thông và tầm trung sử dụng 01 VGA có công suất <180W
Ưu điểm:
-Active PFC & Hiệu suất đạt 85%@230Vac
-Hệ thống cáp bẹ đen mềm
-Tụ chính nhật bản
Khuyết điểm:
-Cần cải thiện Hold up time


-Xin cảm ơn MIK technologies đã cung cấp sản phẩm review!
