REVIEW/Đánh giá - FSP Hydro G Pro 1000W ATX3.0/PCIe 5.0

Hydro G Pro ATX3.0/PCIe 5.0 là dòng sản phẩm cao cấp tới từ thương hiệu FSP. Được tinh chỉnh  dựa trên dòng sản phẩm Hydro G Pro nhằm đáp ứng tiêu chuẩn ATX3.0 và hổ trợ đầu cấp nguồn PCIe 5.0/12VHPWR mới trên dòng card đồ họa RTX4000 của Nvidia

Hydro G Pro 1000W ATX3.0/PCIe 5.0 mang trong mình các tính năng của dòng sản phẩm cao cấp như: 80Plus Gold, Active PFC fullrange, 100% tụ nhật bản, Sử dụng toàn bộ cáp dạng rời ( full modullar) và chế độ semi-fanless với quạt FDB độ bện cao. Ngoài ra với việc đạt được tiêu chuẩn ATX3.0/PCIe5.0 bộ nguồn này có thể chịu được dòng tiêu thụ tức thời(peak) gấp 2 lần mức công suất danh định mà vẫn đảm bảo khả năng hoạt động ổn định

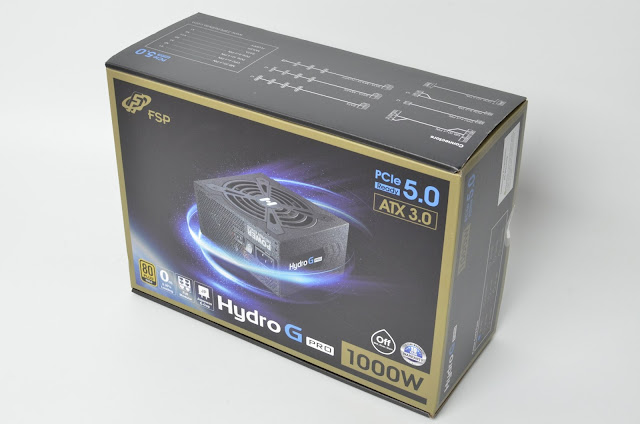

I-Hộp và Phụ kiện

Phụ kiện kèm theo Hydro G Pro 1000W ATX3.0/PCIe 5.0 gồm có :
1x cáp nguồn chuẩn US
4x Ốc bắt nguồn
3x Dây velcro bó cáp
1x Kích nguồn nhanh

2x Sticker dán

1x HDSD và khuyến cáo về cách lắp đặt đầu nguồn PCIe5.0/12VHPWR

II-PSU
1-Bên ngoài:

Hydro G Pro 1000W ATX3.0/PCIe 5.0 có kích thước nhỏ nhắn so với mức công suất 1000w. Lớp vỏ được sơn dạng sần giúp dễ cầm nắm và ít để lại dấu vân tay. Nguồn sử dụng quạt làm mát 120mm với công tắc chuyển chế độ semi-fanless tiện dụng

Công suất danh định: 1000W, Single rail 12V@83,33A, Active PFC full range 100-240Vac, 80Plus Gold

Hệ thống cáp 100% dạng rời gồm có
1x 24pin Mainboad: 60cm
2x 4+4pin ATX12V: 70cm
6x 6+2pin PCIe: 65+15cm
1x 12VHPWR/PCIe5.0: 70cm
14x SATA: 50cm + 15cm + 15cm + 15cm
5x ATA: 50cm + 15cm + 15cm + 10cm
1x FDD

2-Bên trong:

Do có kích thước nhỏ với mật độ công suất cao nên bo mạch chính của Hydro G Pro 1000W ATX3.0/PCIe 5.0 dày đặc linh kiện trên cả 2 mặt. Sử dụng thiết kế mạch với công nghệ gần như mới nhất hiên nay: Active PFC + Cộng hưởng LLC + Chỉnh lưu đồng bộ ngõ ra + DC to DC cho 5v và 3.3V

Bảng linh kiện được sử dụng trên Hydro G Pro 1000W ATX3.0/PCIe 5.0:

Tầng lọc nhiễu EMI đầy đủ với 2 lớp lọc, kèm theo thành phần chống sét MOV và IC discharge tụ X nhằm giảm hao phí khi PSU hoạt động

Cặp Diode cầu GBJ2506 (25A x2) công suất lớn được đính trên phiến tản nhiệt riêng. Đem lại khả năng tản nhiệt tốt hơn và đảm bảo khả năng hoạt động ổn định liên lục. Tụ chính Nhật Bản Nippon KHS có điện áp chịu đựng khá cao 450V và thời gian hoạt động đạt tới 3000h@105°C thay vì chỉ 2000h

Tầng PFC sử dụng cặp Mosfet IPA60R120P7(26A) tới từ hãng Infineon(Đức). Kèm theo một Diode xung Cree C3D08060(8A). IC dao động điều khiển hoạt động tầng PFC là loại Infineon ICE2PCS02G đi cùng với một IC so sánh điện áp SA393

Tầng PWM/LLC thiết kế dạng nữa cầu (Half-bridge) sử dụng 1 cặp Mosfet của hãng Magnachip (Hàn Quốc) MMFT60R115PC(33A). Ngay phía trước là vị trí của khối cộng hưởng LLC với các tụ keo màu đỏ và cuộn cảm được gắn trên một bo module nhỏ nhằm tiết tiệm diện tích cho bo mạch chính. IC dao động cho tầng PWM/LLC là loại Champion CM6901T2X

Có tất cả 6 Mosfet Toshiba TPHR8504PL (150A x6) làm nhiệm vụ chỉnh lưu đồng bộ cho đường 12V duy nhất trên PSU. Các Mosfet này được tản nhiệt đồng thời thông qua lớp vỏ mặt lưng của nguồn và các thanh tản nhiệt ở mặt trên của bo mạch chính

Đường 5V và 3.3V được tạo ra từ khối mạch VRM (DC to DC) sử dụng IC dao động Anpec APW7159C (2ch) lái 6 Mosfet NEC 2SK3062. FSP trang bị các biến trở trên mạch VRM giúp hiệu chỉnh lại điện áp ngõ ra, nhất là sau thời gian sử dụng lâu dài ở môi trường khắc nghiệt khiến các linh kiện bị trôi trị số

Các tụ lọc DC ngõ ra đều của các thương hiệu Nhật Bản với đại đa số tới từ hãng Nippon. IC giám sát hoạt động Weltrend WT7527RA cung cấp 4 chế độ bảo vệ cho cả 3 đường điện chính là OVP/UVP/SCP/OCP

Mạch cấp trước 5Vsb tạo ra bởi IC dao động Leadtrend LD7537 lái 1 Mosfet CET 4N70

Do cả bo mạch chính được phủ một lớp keo chống thấm/oxi hóa, nên phần mạch in của Hydro G Pro 1000W ATX3.0/PCIe 5.0 trông chưa được sạch. Các mối hàn sáng bóng và chân linh kiện được cắt tỉa gọn gàng

III-Thử nghiệm
1-Thử tải:

Quá trình thử nghiệm sẽ tiến hành dựa trên thông số mới của chuẩn ATX3.0 và Test plan Doc #338448 đc cung cấp bởi Intel
Với thông số mới này. Điện áp đường 12V nay sẽ cho sụt tới 11.2V(-7%) thay vì 11.4V(-5%) như trước kia

Chất lượng điện áp thu được từ Hydro G Pro 1000W ATX3.0/PCIe 5.0 là rất tốt. Điện áp dao động nhỏ nằm gọn trong chuẩn ATX3.0 yêu cầu. Do trang bị DC to DC nên không có điều bất thường dù chỉ là nhỏ nhất ở các mức tải không đồng đều (CL). Hiệu suất tối đa đạt được 92@230Vac với chuẩn 80Plus Gold

2-Inrush current testing ( Dòng khởi động):

Dòng khởi động của Hydro G Pro 1000W ATX3.0/PCIe 5.0 ở mức trung bình tương tự các dòng sản phẩm khác trong phân khúc

3-Sync Transient response test ( Tải biến thiên):

*Capacitance load: 3300uF per rails (12V1, 12V2, 5V, 3.3V, 5Vsb)

  Slew rate: 12V: 5A/uS . 5V & 3.3V: 1A/uS . 5Vsb: 0.1A  ( theo intel ATX3.0 )
Quá trình thử nghiệm tải biến thiên được xây dựng lại dựa trên yêu cầu mới từ Intel ATX3.0 gồm 2 bài thử nghiệm. Các yêu cầu mới này sẽ ép PSU nặng nề hơn. Đặc biệt nếu các PSU này có trang bị đầu cấp nguồn PCIe5.0/12VHPWR. khi phải chịu mức công suất tức thời cực lớn có thể lên tới 200% công suất danh định tùy thuộc vào việc PSU cung cấp mức công suất tối đa cho đầu cấp nguồn PCIe5.0/12VHPWR là bao nhiêu ( từ 150->600W)
Kết quả quá trình thử nghiệm tải biến thiên trên Hydro G Pro 1000W ATX3.0/PCIe 5.0 được thể hiện chi tiết ở phía dưới. Không có gì ngạc nhiên khi đường 3.3V nhanh chóng văn ra khỏi tiêu chuẩn ATX. Các đường điện còn lại đều có chỉ số tốt
Qua bước thử tải mô phỏng dòng tiêu thụ tức thời của card đồ họa (Power excursion) Hydro G Pro 1000W ATX3.0/PCIe 5.0 với thông số đầu cấp nguồn PCIe5.0/12VHPWR là 600W vì thế sẽ được "trải nghiệm" đủ cả 4 mức tải 120%,160%, 180%, 200% công suất danh định. PSU dễ dàng vượt qua bài thử nghiệm này với điện áp nằm trong chuẩn ATX mà không có bất kì sự cố "sập nguồn" nào xảy ra

Test plan:

-50Hz Low load:

-50Hz High load:

-10Khz Low load:

-10Khz High load:

PCIe5.0/12HPWR Power excursion testing

Test Plan:

120% Load:

160% Load:

180% Load:

200% Load:

4-Ripple & Noise ( Nhiễu AC cao tần):

Nhiễu cao tần của Hydro G Pro 1000W ATX3.0/PCIe 5.0 đạt mức tốt khi tối đa chỉ dưới 30mV cho cả 3 đường điện chính.

5-Hold-up time ( thời gian lưu điện)

Hydro G Pro 1000W ATX3.0/PCIe 5.0 Vừa đạt tiêu chuẩn ATX yêu cầu, với tính hiệu PG_OK đạt 15,7/16mS và Đường 12V mất sau tận 20mS/17mS

6-Protection features (Các chế độ bảo vệ):

Các chế độ bảo vệ trên Hydro G Pro 1000W ATX3.0/PCIe 5.0 hoạt động tốt và nhạy. Không có gì để phàn nàn về các bước thử này

7-Earth leak current ( Kiểm tra dòng rò):

Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 240VAC tương đương khoảng 264VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng  GW instek GLC-9000  để đo dòng rò

8- Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM):

Điều kiện môi trường : 38-45°C

Hydro G Pro 1000W ATX3.0/PCIe 5.0 được thử nghiệm khi chế độ semi fanless được tắt, Quạt sẽ quay ngay từ khi kích nguồn với tốc độ "đuổi ruồi" khoảng 700RPM cho tới khi PSU đủ nóng (>70% load) quạt mới bắt đầu tăng tốc cho tới khi đạt tốc độ tối đa khoảng 1800RPM. Điều này giúp PSU hoạt động khá êm ái bù lại qua ảnh nhiệt chúng ta có thể thấy khu vực nóng nhất trên PSU là ngõ ra biến áp chính và khu vực ngõ vào các mosfet chỉnh lưu đồng bộ lên tới trên 80oC.
Theo ý kiến cá nhân việc PSU được trang bị tính năng semi-fanless có thể bật tắt được thì nên có 2  fan curve 1 chuyên làm mát và 1 chuyên để yên tỉnh sẽ phù hợp với nhiều đối tượng người dùng hơn

Quạt làm mát tới từ hãng Protechnic có mã MGA12012XF-O25, 12V 0.52A, Fluid Dynamic Bearing(FDB). là một đối tác rất quen thuộc của FSP và Acbel

IV-Kết luận:
FSP Hydro G Pro 1000W ATX3.0/PCIe 5.0 có phẩn chất điện áp và chất lượng linh kiện tốt, Hoạt động êm ái với tính năng semifanless, Được trang bị đầu nguồn PCIe5.0/12VHPWR có công suất lớn 600W tương thích tốt với thế card đồ họa RTX4000. Hiệu suất tối đa 92%@230Vac đạt chuẩn 80Plus Gold
Hydro G Pro 1000W ATX3.0/PCIe 5.0 là sự lựa chọn hấp dẫn cho các cấu hình tầm trung và cao cấp sử dụng card đồ họa thế hệ mới RTX4000
Ưu điểm:
-Chất lượng linh kiện tốt (100% tụ nhật bản)
-Chất lượng điện áp tốt ( đạt 200% power excursion)
-Trang bị đầu nguồn PCIe5.0/12VHPWR
-Hoạt động êm- Semifanless
-Hiệu suất đạt 92@230Vac - 80Plus Gold
Khuyết điểm:
-Hoạt động nóng
-Nên cải thiện tải biến thiên đường 3.3v để hoàn hảo hơn

-Xin cảm ơn FSP đã cung cấp sản phẩm review!
