REVIEW/Đánh giá - Corsair SF850L 850W ATX3.0/PCIe5.0

Corsair, hãng sản xuất linh phụ kiện máy tính tới từ Mỹ vừa cho ra mắt dòng sản phẩm nguồn máy tính(PSUs) SF-L series dành cho hệ sinh thái ITX/SFF/MiniPC với kích thước SFX-L mang lại khả năng làm mát tốt hơn người tiền nhiệm SF series. Ngoài ra SF-L series còn đạt tiêu chuẩn ATX3.0, được trang bị đầu cấp nguồn 12VHPWR/PCIe5.0. Hiệu suất 80Plus Gold và sử dụng 100% tụ điện nhật bản

SF-L series hiện có 2 mức công suất 850W(SF850L) và 1000W(SF1000L)
I-Hộp và Phụ kiện:

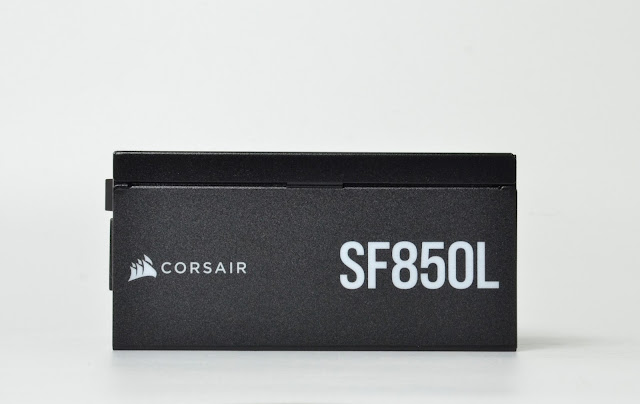

Hộp của SF850L 850W có kích thước nhỏ nhắn, tông màu Vàng Đen tương tự như các dòng sản phẩm khác của Corsair, Thông tin kĩ thuật được in chi tiết ở mặt sau của hộp

Phụ kiện kèm theo SF850L 850W gồm có: 1x Dây nguồn chuẩn EU, 6 ốc bắt nguồn, 10 dây rút(zip tie), 1 sách HDSD

II-PSU
1-Bên ngoài:
SF850L 850W sở hữu kích thước SFX-L tức là sẽ dài(sâu) hơn chuẩn SFX khoảng 2cm. Vì thế có thể trang bị được quạt làm mát có kích thước tối đa là 120mm thay vì chỉ 92mm

Công suất danh định: 850W, Single rail 12V@850W, Active PFC fullrange 100-240Vac

SF850L 850W sử dụng chuẩn cáp mới Type 5 tương tự trên dòng RMx Shift sử dụng đầu cắm Micro Fit vì thế sẽ không tương thích ngược với các thế hệ PSU corsair trước đây sử dụng chuẩn cáp Type3&4

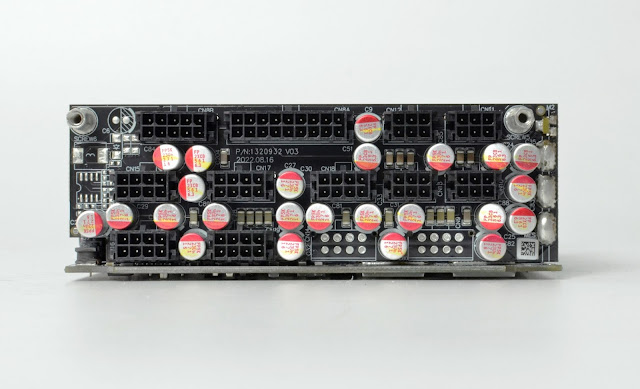

Hệ thống cáp rời dạng bẹ đen gồm có:
1x 24pin Mainboard: 30cm
2x 4+4pin ATX12V: 40cm
2x 6+2pin PCIe: 40cm
2x 6+2pin PCIe: 40cm+10cm
1x 12+4pin 12VHPWR/PCIe5.0: 40cm
8x SATA: 10cm+10cm+10cm+10cm
3x ATA: 10cm+10cm+10cm

2-Bên trong:
Corsair chọn Great Wall làm nhà sản xuất(OEM) cho dòng sản phẩm SF-L series. Với thiết kế mới nhất hiện nay là Active PFC + Cộng hưởng LLC nữa cầu(half-bridge). Và để thỏa các tiêu chuẩn mới về hiệu suất chuyển đổi, mạch cấp trước 5Vsb cũng sử dụng thiết kế chỉnh lưu đồng bộ tương tự nguồn chính

Bảng linh kiện được sử dụng trên SF850L 850W:

Mạch lọc nhiễu EMI nằm gói gọn tại khu vực ngõ vào AC nhưng vẫn đầy đủ 2 lớp lọc kèm theo thành phần chống sét MOV và IC xả điện tụ X (Discharge IC)

Cặp diode cầu US30KB80R (30A x2) được đính chung trên phiến tản nhiệt của tầng PFC và LLC giúp hứng luồn gió từ quạt làm mát hiệu quả nhất, ngay phía sau là thành phần giảm dòng khởi động NTC nằm "vắt vẻo" phía trên rờ le nhằm tiết kiệm thêm không gian. Cặp tụ chính tới từ hãng Rubycon (Nhật bản) với mức điện dung 470uF/420V và 330uF/420V mắc song song nâng mức điện dung tổng lên 800uF/420V

Tầng PFC sử dụng 1 Mosfet công suất lớn tới từ hãng Infineon(Đức) IPW60R060C7 (35A) đi kèm với 1 diode xung SCS310AH (10A) được bắt ở mặt bên kia của tản nhiệt. IC dao động Champion CM6502UHHX có nhiệm vụ điều khiển hoạt động tầng PFC và không thể thiếu sự góp mặt của IC Champion CM03X nhằm giảm hao phí khi mạch PFC ở trạng thái nghỉ

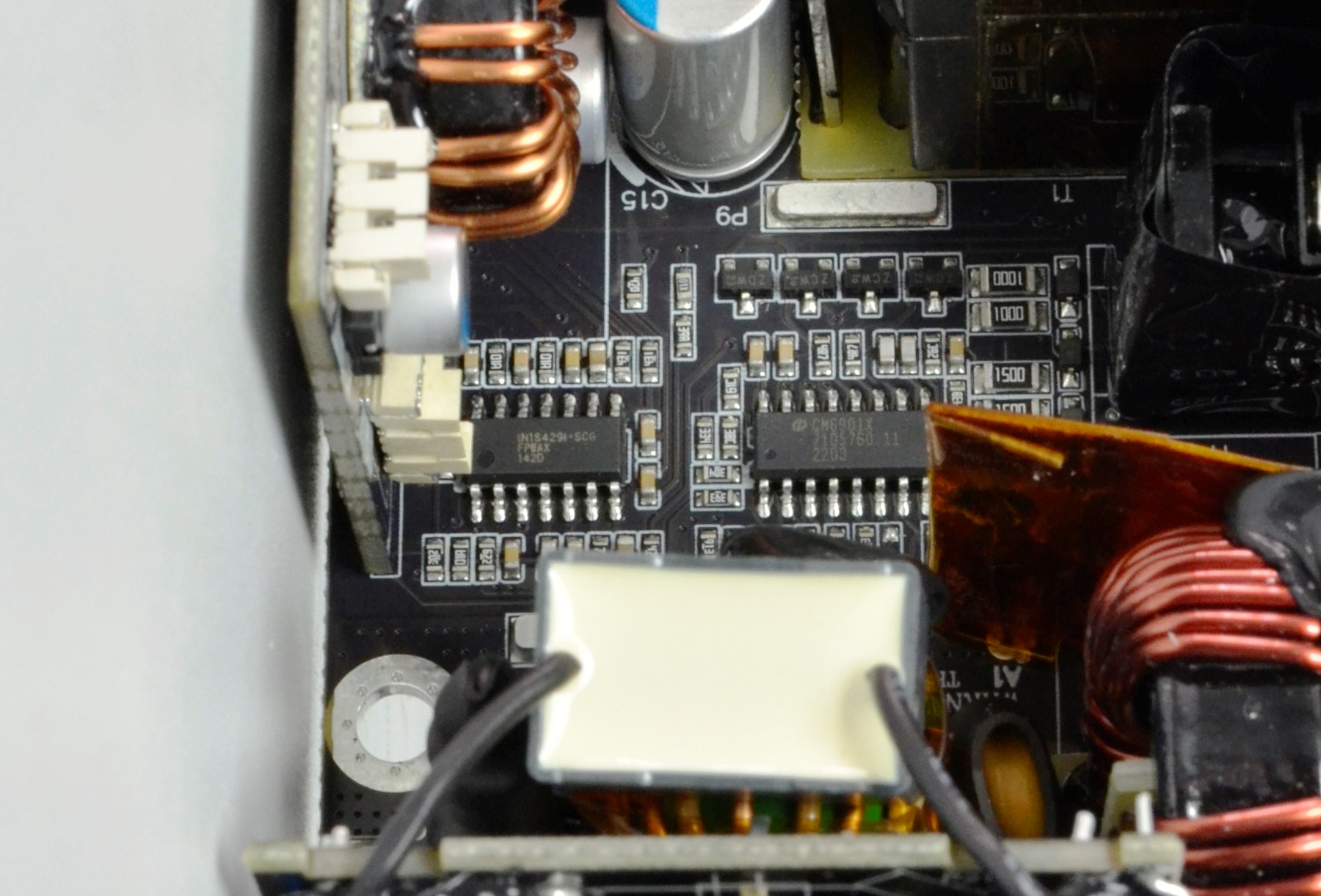

Tầng PWM/LLC sử dụng 1 cặp Mosfet công suất lớn khác FCP104N60F(37A) của On-semi (Mỹ). Dưới sự điều khiển của IC dao động Champion CM6901X . Nằm sát kế bên là vị trí của IC giám sát INFsitronix IN1S429I-SCG cung cấp 4 chế độ bảo vệ OVP/UVP/SCP/OCP trên cả 3 đường điện chính

Do diện tích hạn chế để trang bị tản nhiệt "chỉnh chu", đường 12V duy nhất được chỉnh lưu đồng bộ bởi 6 Mosfet Infineon BSC014N04LS có công suất thiết kế rất cao (198A x6) nhằm đảm bảo khả năng hoạt động "nhẹ nhàng" nhất có thể. Các Mosfet này sẽ được tản nhiệt qua phần lưng của PSU thông qua một tấm thermal pad. Phía dưới là 1 IC driver lái cách li NSi6620BD giúp truyền xung điều khiển từ IC dao động tầng cộng hưởng LLC nằm ở khu vực thứ cấp qua cặp Mosfets ở khu vực sơ cấp

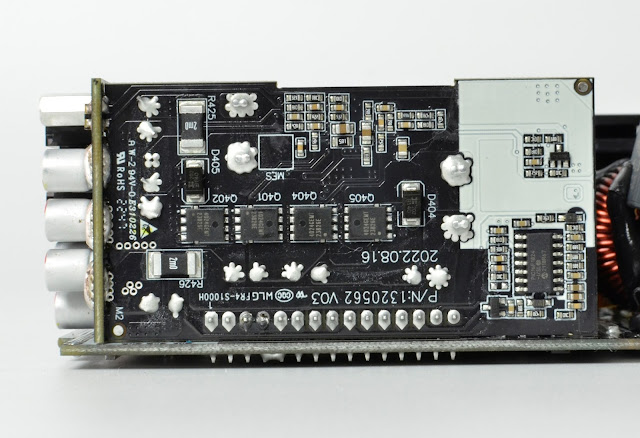

Đường 5V & 3.3V được tạo ra từ khối mạch VRM (DC to DC)  sử dụng IC dao động 2 kênh APW7159C lái 2 cặp Mosfets AP4024GEMT (60A). Nằm "ké" trên bo module VRM là mạch Smart Fan sử dụng  MCU PIC16F1824 được nhà sản xuất lập trình dải tốc độ quay của quạt làm mát theo ý đồ riêng.

Mạch cấp trước 5Vsb sử dụng IC combo Quasi-resonant(giả cộng hưởng) ICE5QR1680AG. Bên khu vực thứ cấp sẽ được chỉnh lưu đồng bộ bời 1 Mosfet SiR664DP giúp nâng cao hiệu suất chuyển đổi

Cả 3 đường điện đều sử dụng tụ rắn để lọc nhiễu với 2 thương hiệu quen thuộc là Nichicon/FPCAP và Nippon/NPCAP

Mạch in của SF850L 850W tương đối sạch các mối hàn rất chỉnh chu. không có chân linh kiện thừa hay vết hàn dư nào

III-Thử nghiệm:
1-Thử tải:

Nhằm đơn giản hóa bảng số liệu điện áp theo Test plan ATX3.0 từ Intel. Đường 12V nay sẽ chỉ còn 2 đường điện trong phép tử tải đối với nguồn Single rail
12V1: Mọi thứ tiêu thụ đường 12V trừ CPU (MB,PCIe,...)
12V2: Chỉ mình CPU (ATX12V/ESP12V)

SF850L 850W hoành thành tốt các mức tải với điện áp dao động trong khoảng an toàn, Hiệu suất đạt được khá cao lên tới 93,76%@230Vac

2-Inrush current testing ( Dòng khởi động):

Dòng khởi động của SF850L 850W ở mức trung bình khi đạt khoảng 60A

3-Sync Transient response test ( Tải biến thiên):

*Capacitance load: 3300uF per rails (12V1, 12V2, 5V, 3.3V, 5Vsb)

  Slew rate: 12V: 5A/uS(12VHPWR) hoặc 2.5A/uS. 5V & 3.3V: 1A/uS . 5Vsb: 0.1A  ( theo intel ATX3.0 )

Quá trình thử nghiệm tải biến thiên được xây dựng lại dựa trên yêu cầu mới từ Intel ATX3.0 gồm 2 bài thử nghiệm. Các yêu cầu mới này sẽ ép PSU nặng nề hơn và phụ thuộc vào công suất danh định của từng bộ nguồn. Đặc biệt nếu các PSU này có trang bị đầu cấp nguồn PCIe5.0/12VHPWR sẽ phải chịu mức peak tối đa 200% công suất danh định

Kết quả quá trình thử nghiệm tải biến thiên được thể hiện chi tiết ở phía dưới. SF850L 850W đạt mức dao động khá tốt

Qua bước thử tải mô phỏng dòng tiêu thụ tức thời của card đồ họa (Power excursion) PSU dễ dàng vượt qua bài thử nghiệm này với điện áp nằm trong chuẩn ATX mà không có bất kì sự cố "sập nguồn" nào xảy ra

-50Hz Low load:

-50Hz High load:

-10kHz Low load:

-10kHz High load:

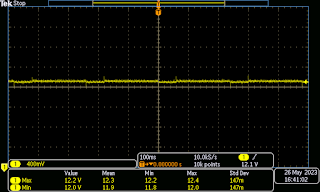

120% Load:

160% Load:

180% Load:

200% Load:

4-Ripple & Noise ( Nhiễu AC cao tần):

Nhiễu cao tần của SF850L 850W rất tốt khi tối đa chỉ trên dưới 15mV cho cả 3 đường điện chính, mà không cần phải đính tụ vào cáp để dập nhiễu giúp việc đi dây trở nên dễ dàng hơn

5-Hold-up time ( thời gian lưu điện)

SF850L 850W đạt tiêu chuẩn ATX yêu cầu, với tính hiệu PG_OK đạt 19,7/16mS và Đường 12V mất sau tận 24mS/17mS

6-Protection features (Các chế độ bảo vệ):

Các chế độ bảo vệ trên SF850L 850Whoạt động tốt và nhạy. Không có gì để phàn nàn về các bước thử này

7-Earth leak current ( Kiểm tra dòng rò):

Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 240VAC tương đương khoảng 264VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng  GW instek GLC-9000  để đo dòng rò

8- Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM):

Điều kiện môi trường : 38-45°C

Tính năng semi-fanless(Zero RPM) là mặc định trên SF850L 850W. Quạt làm mát chỉ bắt đầu hoạt động khi tải trên 40% công suất danh định và tăng dần cho tới khoảng 2000RPM để làm mát khối linh kiện công suất nằm chật kín bên dưới. Điều này giúp nhiệt độ PSU nóng nhất chỉ khoảng 75°C tại khu vực biến áp chính và khối cộng hưởng LLC

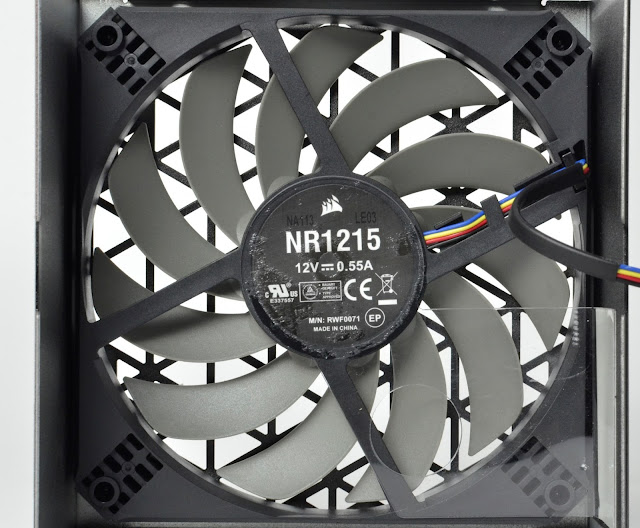

SF850L 850W sử dụng quạt làm mát được Corsair đặt làm riêng có mã NR1215 Fluid Dynamic Bearing(FDB). 12V 0.55A, có tốc độ tối đa khoảng 2000RPM



IV-Kết luận:
Corsair SF850L 850W có phẩm chất điện áp và chất lượng linh kiện tốt, Hiệu suất cao đạt 93,7%@230Vac đạt chuẩn 80Plus Gold. Là bộ nguồn thế hế mới ATX3.0. Được trang bị đầu nguồn 12VHPWR/PCIe5.0 với khuyến nghị từ Intel là tối đa 300W dành cho các PSU có công suất thực 850W.
SF850L 850W là sự lựa chọn hấp dẫn cho các cấu hình ITX/SFF/Mini PC cao cấp sử dụng 01 card đồ họa thế hệ mới RTX4000 có công suất dưới 300W
Ưu điểm:
-Chất lượng linh kiện tốt (Tụ Nhật Bản)
-Chất lượng điện áp tốt (Ripple noise nhỏ)
-Hiệu suất cao 93,7%@230Vac
-Semi fanless với quạt FDB tuổi thọ cao
-Trang bị đầu nguồn 12VHPWR/PCIe5.0
Khuyết điểm:
-Tương đối ồn khi tải nặng

-Xin cảm ơn Corsair đã cung cấp sản phẩm Review!
