REVIEW/Đánh giá - EVGA 550 B5 (550W)

EVGA B5 series là dòng sản phẩm cao cấp nhất của EVGA trong phân khúc tầm trung ( 80plus bronze) . Vì thế không có gì là lạ khi B5 series được thừa hưởng các tính năng của các phân khúc cao hơn như: mạch cộng hưởng LLC hiệu suất cao, DC to DC giúp sử dụng điện năng hiệu quả hơn, Full modular và tính năng semifanless (ECO mode)

B5 series có các mức công suất từ 550W cho tới 850W
I-Hộp và phụ kiện:
Hộp của B5 550W có kích thước dài và dẹp tương tự hộp của VGA . Tông màu đen vàng , thông số kĩ thuật được in chi tiết ở mặt sau

Phụ kiện kèm theo B5 550W  khá phong phú gồm có: 1x cáp nguồn EU type, 3x dây velcro , 4x ốc vặn , 1x psu tester, 1x Sách HDSD

II-PSU
1-Bên ngoài:
B5 550W  có kích thước dài hơn ATX tiêu chuẩn khoảng 1cm, do sử dụng quạt làm mát 140mm lớn nhất trong phân khúc

Công suất danh định: 550W, single rail 12V@45,8A, 80Plus bronze, Active PFC fullrange

Hệ thống cáp đen 100% dạng rời gồm có:

1x 24pin Mainboard (60cm)

1x 4+4pin ATX12V (60cm)

2x 6+2pin PCIex (55cm+15cm)

6x SATA (50cm+)

3x ATA (50cm+)

1x FDD (adapter)

2-Bên trong:

HEC vẫn là đối tác gia công dòng sản phẩm B5 cho EVGA. Với Platform mới sử dụng công nghệ tiên tiến nhất hiện nay là LLC+ DC to DC.

Bảng linh kiện sử dụng trên EVGA B5 550W :

Tương tự dòng sản phẩm thấp hơn là BR series. Tầng lọc nhiễu EMI của B5 550W  cũng được chia làm đôi với 1 nửa nằm ngay jack cắm AC đầu vào . Phần còn lại nằm gọn trên bo mạch chính

Tụ nguồn chính 390uF 400V tới từ thương hiệu nhật bản Nichicon có mức nhiệt độ hoạt động tối đa là 105°C, Diode cầu GBU 10K (10A) được đính chung với phiến tản nhiệt tầng APFC

Tầng APFC sử dụng 1 cặp Mosfet infineon IPA60S280P7S(12A) thuộc dòng coolMos 7, ứng dụng công nghệ SuperJunction nhằm cải thiện hiệu năng hoạt động trên dòng Mosfet silic truyền thống. Boostdiode của tâng APFC là loại BYC8X-600(8A) của hãng WeEn.
IC dao động tầng APFC  là loại champion CM6500UNX kèm theo 1 IC disconnect CM03AX giúp giảm hao phí ở chế độ nghỉ

tầng cộng hưởng LLC (PWM) sử dụng 1 cặp Mosfet GPT18N50DG (18A) hoạt động dưới sự điều khiển của IC dao động champion CM6901T6X

Đường 12V duy nhất của B5 550W  được chỉnh lưu đồng bộ bởi 4 Mosfet 70A được hàn phía dưới của bo mạch chính. Các mosfet này được tản nhiệt dán tiếp thông qua 2 khối tản nhiệt nhôm ở mặt trên của bo mạch

Đường 5V và 3.3V được tạo ra từ 1 modul VRM(DC to DC) sử dụng 1 IC dao động 2 kênh APW7159 lái 2 Mosfet 2 kênh Infineon BSG0812NDI(50A) nằm ẩn phía dưới 2 cuộn cảm của mạch.



IC giám sát hoạt động trên B5 550W  là loại weltrend WT7527RA là dòng IC với timing tương thích với các thế hệ mainboard đời mới . IC này cung cấp 4 chế độ bảo vệ cơ bản OCP/OVP/UVP/SCP.
Tính năng semifanless của mạch smartfan được hổ trợ thêm bởi IC APW9010. Chúng ta có thể bật tắt tính năng này thông qua công tắc ECO phía sau của nguồn

B5 550W sử dụng các tụ lọc DC đầu ra tới từ hãng Teapo(TW) và được trang bị thêm các tụ rắn lọc nhiễu trên bo jack cắm modul. mạch in của B5 550W sạch , mối hàng bóng tuân thủ tiêu chuẩn RoHS.

III-Thử nghiệm:
1-Thử tải:
B5 550W hoàn thành tốt các mức tải với điện áp dao động nhỏ và dễ dàng vượt qua 2 bước thử tải không đồng đều CL, hiệu suất đạt tới 90%@230VAC

2-Inrush current testing ( Dòng khởi động):
Dòng khởi động của B5 550W ở mức trung bình. và nhỏ hơn BR 600W khá nhiều

3-Transient response test ( Tải biến thiên):
*Từ ngày 1/3/2022 f14lab nâng cấp hệ thống tải lên bản chroma 6330 nhằm sử dụng tính năng đồng bộ bật/tắt, việc làm này sẽ ép khả năng của PSU 1 cách chính xác/nặng nề hơn . bên cạnh đó Các rail DC của nguồn sẽ được mắc với 1 tụ 3300uF/16V ( theo intel ATX design guide)

B5 550W hoàn thành tương đối tốt các mức tải của thử nghiệm điện áp dao động trong chuẩn ATX. Chúng ta có thể thấy với hệ thống tải mới các PSU đã bộc lộ sự "hụt hơi"

1mS:

10mS:

100mS:

4-Ripple & Noise ( Nhiễu AC cao tần):

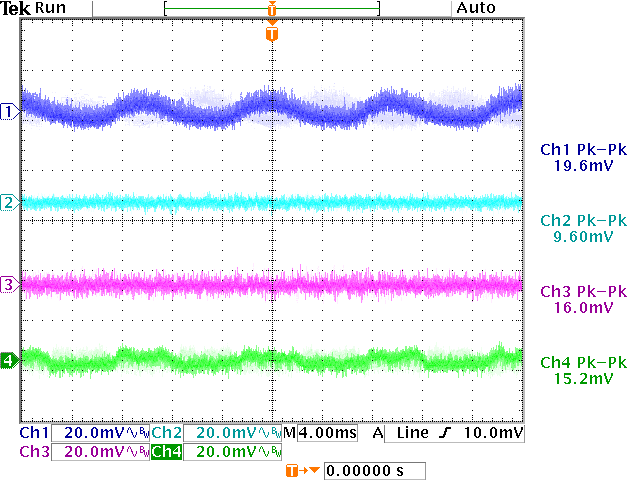

B5 550W có mức ripple noise tốt, khi đường 12V tối đa khoảng 25mV . các đường điện còn lại dao động trên dưới 20mV.

5-Hold-up time ( thời gian lưu điện):
B5 550W có thời gian lưu điện vừa đủ để thỏa chuẩn ATX yêu cầu

6-Protection features (Các chế độ bảo vệ):
Các chế độ bảo vệ OCP/OPP/SCP hoạt động tốt và nhạy trên B5 550W . PSU tự ngắt khi chạm điểm cắt và hoạt động bình thường sau khi khởi động lại mà không gặp phải bất kì "sự cố" nào

7- Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM):

Điều kiện môi trường : 38-45°C
Fan curve của B5 550W không tăng tuyến tính theo nhiệt mà sẽ bắt đầu tăng nhanh  khi tải đủ nóng (~ >70% load ). Do sử dụng quạt kích thước lớn 140mm nên nguồn hoạt động khá mát và êm

B5 550W sử dụng quạt làm mát có mã EFS-14E12D 12V 0.8a max ~1500RPM . Rất có thể là rename từ dòng quạt DWPH EFS-14E12D rifle bearing

IV-Kết luận:
EVGA B5 550W có phẩm chất điện áp và chất lượng linh kiện tốt, hoạt động êm, hiệu suất hoạt động cao 90%@230VAC . Sở hữu nhiều tính năng "cao cấp" sẽ là 1 sự lựa chọn hấp dẫn cho các cấu hình gaming tầm trung sử dụng 01 VGA có công suất dưới 230W
Ưu điểm:
-Chất lượng điện áp tốt
-Hiệu suất đạt tới 90%@230VAC
-LLC + DC to DC
-100% cáp rời ( fully modullar)
-linh kiện khá ( tụ chính nhật bản)
Khuyết điểm:
-Nên cải thiện thêm ở tải biến thiên (transient load)

-Xin cảm ơn EVGA đã cung cấp sản phẩm review !
