REVIEW/Đánh giá - SilverStone Viva 550 (550W)


SilverStone vừa mới cho ra mắt dòng sản phẩm nguồn máy tính(PSU) Viva series thuộc phân khúc tầm trung, được trang bị các tính năng hấp dẫn như: Active PFC fullrange, Hệ thống cáp bẹ đen mềm với 2 đầu CPU (4+4pin) và nhất là tính năng DC to DC (VRM)
Viva series đạt tiêu chuẩn 80Plus Bronze, ngoài ra SilverStone  còn cam kết mức hiệu suất tối đa có thể đạt được tới 88% tại lưới điện 230V. Hiện Viva series có 2 mức công suất là 550W và 650W
I-Hộp và phụ kiện:
Hộp của Viva 550 có kích thước nhỏ nhắn tông màu xanh dương và trắng. Các thông số kĩ thuật được in chi tiết ở tất cả các mặt của hộp






Phụ kiện đi kèm Viva 550 gồm có: 1x cáp nguồn EU type, 4x ốc bắt nguồn, 1x sách HDSD


II-PSU
1-Bên ngoài:
Viva 550 có kích thước ATX tiêu chuẩn, được sơn đen sử dụng quạt làm mát 120mm



Công suất danh định: 550W, Single rail 12V@540W, Active PFC full range , 80Plus Bronze

Hệ thống cáp của Viva 550 dạng bẹ đen gồm có:
1x 24pin Mainboard (50cm)
2x 4+4pin ATX12V (65cm+15cm)
2x 6+2pin PCIex (50cm+15cm)
6x SATA (50cm+)
3x ATA (50cm+)

2-Bên trong:
Viva 550 sử dụng thiết kế mạch Dual Forward + VRM (DC to DC) là thiết kế khá tốt cho phân khúc tầm trung, Thiết kế này giúp điện áp các đường điện ổn định hơn trong mọi tình huống tải thực tế so với thiết kế kiểu cũ (group regulated)




Bảng linh kiện được sử dụng trên Viva 550 :


Khu vực mạch lọc EMI đầy đủ với 2 tầng lọc chính. kèm theo là thành phần chống sét MOV và IC discharge tụ X giúp giảm hao phí


Viva 550 sử dụng diode cầu GBU806 không được trang bị tản nhiệt mà sẽ tản nhiệt trực tiếp qua luồng gió của quạt làm mát, cặp tụ chính 400V 150uF mắc song song đem lại mức dung lượng tổng 400V 300uF đến từ thương hiệu HCON. Đáng tiếc là trên mạng chưa có thông tin gì nhiều về thương hiệu này

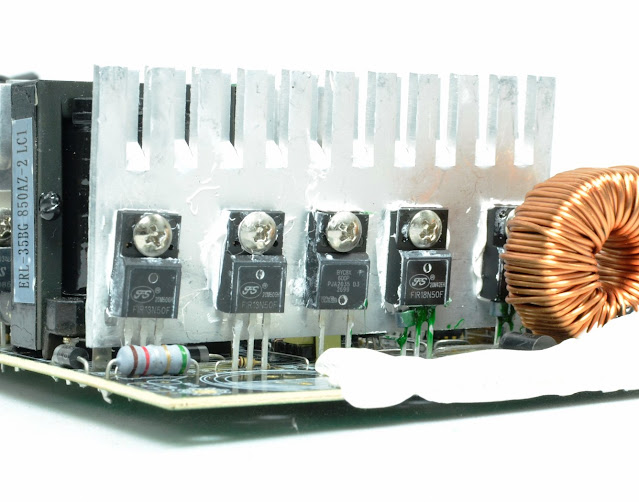

Tầng active PFC sử dụng 1 cặp Mosfet FIR18N50F (18A) đi kèm với 1 boost diode BYC8X 600P (8A), tầng PWM sử dụng 1 cặp Mosfet  có công suất nhỏ hơn là FIR13N50F . Cả 2 đều hoạt động dưới sự điền khiển của IC dao động champion CM6800UX

Nằm sát bên IC dao động là khu vực mạch cấp trước 5Vsb với sự điều khiển của IC combo DP2358


Viva 550 sử dụng công nghệ nắn dòng đồng bộ cho đường 12V với 4 Mosfets FTP03N06NA công suất lên tới 230A (x4) với công suất thiết kế vượt xa mức công suất danh định 45A giúp đường 12V ổn định hơn khi hoạt động liên tục thời gian dài. các mosfets nắn dòng này được điền khiển bởi IC driver SP6019.
Đường 5V và 3.3V được tạo ra từ khối mạch VRM(DC to DC) với IC điều khiển APW7159C 2 kênh lái 4 mosfet GSMDD3094


IC giám sát hoạt động là loại GR8313 cung cấp 3 chế độ bảo vệ cơ bản SCP, OVP, UVP.
Phần mạch in của Viva 550 tương đối ổn , các mối hàn sạch , chân linh kiện được cắt và bẻ gọn gàng

III-Thử nghiệm:
1-Thử tải:
Viva 550 hoành thành tốt các bước tải, với mức hiệu suất đạt được tối đa lên tới 89%@230VAC thỏa tiêu chuẩn 80Plus Bronze, Các đường điện dao động không đáng kể cho dù ở các mức tải không đồng đều (CL load) cho thấy ưu điểm nổi bật của các PSU được trang bị tính năng DC to DC(VRMs) nhất là trong bối cảnh các linh kiện máy tính càng tiêu thụ nhiều và nhạy cảm với biến động của điện áp hơn


2-Inrush current testing ( Dòng khởi động):
dòng khởi động của Viva 550 đạt 66,5A

3-Transient response test ( Tải biến thiên):
Ở bài test tải biến thiên ngoài mức kiểm tra 100mS(10Hz) nhằm đánh giá với các sản phẩm được RV trước đây sẽ thêm 1 mức kiểm tra khó nhằn hơn là 10mS(100Hz)
Viva 550 dễ dàng vượt qua 2 bài kiểm tra  .

10mS:

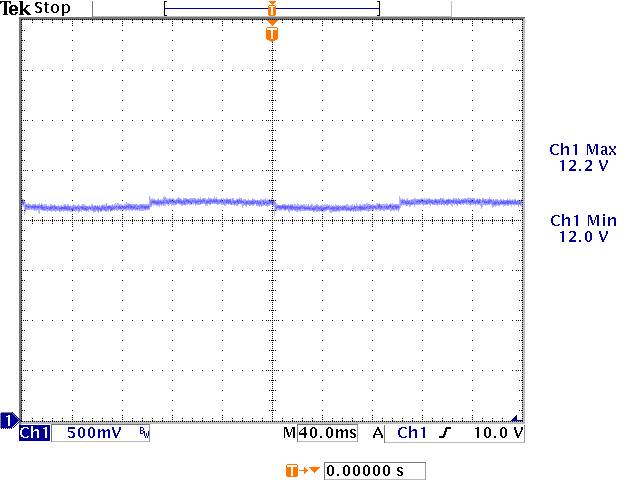

100mS:


4-Ripple & Noise ( Nhiễu AC cao tần):
Viva 550 có mức ripple noise ở mức tốt khi đường 12V tối đa 35mV . các đường điện còn lại dao động trên dưới 20mV.








5-Hold-up time ( thời gian lưu điện):
Tính hiệu power_ok(PWok) của Viva 550 chưa thật sự chính xác khi mất sau khi đường 12V rơi ra khỏi khu vực an toàn

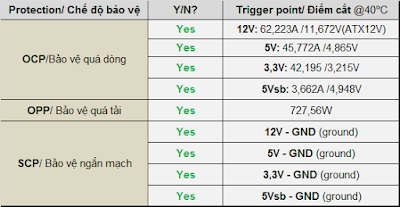

6-Protection features (Các chế độ bảo vệ):
Các chế độ bảo vệ OCP/OPP/SCP hoạt động tốt trên Viva 550. PSU tự ngắt khi chạm điểm cắt và hoạt động bình thường sau khi khởi động lại, Tuy nhiên điểm cắt dòng trên 2 đường điện 5V và 3,3V là hơi cao khi hiện nay tổng công suất 2 đường điện này sử dụng thực tế ít khi vượt quá 100W


7-Earth leak current ( Kiểm tra dòng rò):
Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 240VAC tương đương khoảng 264VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng  Chroma 19073 Hipot tester để đo dòng rò

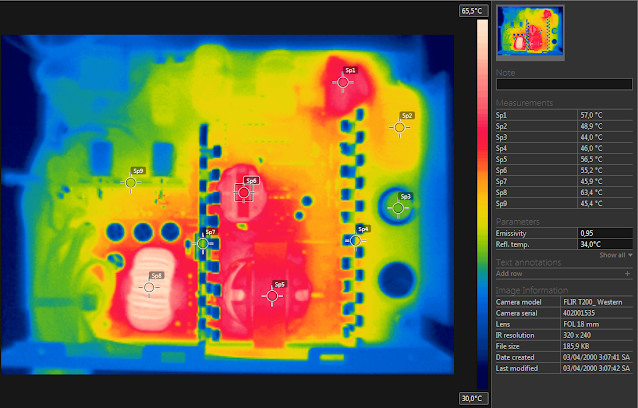

8- Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM):
Điều kiện môi trường : 38-42°C
Tuy không được trang bị tản nhiệt nhưng Diode cầu GBU806 trên Viva 550 có nhiệt độ hoạt động tối đa chỉ khoảng gần 60°C hoàn toàn an tâm sử dụng ở điều kiện thời tiết như Việt Nam.

Viva 550 sử dụng quạt làm mát DWPH EFS-12E12H 12V 0.5A có tốc độ tối đa khoảng 2000RPM, fan curve của Viva 550 tương đối cao do phải làm mát nhanh chóng khối linh kiện công suất phía dưới. Nếu được trang bị các phiến tản nhiệt cho tầng công suất lớn hơn sẽ có thể giảm được đôi chút tốc độ quạt và giúp psu hoạt động êm hơn

IV- Kết luận:
Viva 550 có chất lượng điện áp tốt, Hiệu suất cao 89%@230VAC, Được trang bị tính năng DC to DC(VRM) giúp tương thích tốt hơn với các thế hệ máy tính đời mới
Viva 550 là sự lựa chọn cho các cấu hình máy vi tính tầm trung sử dụng 01 VGA có công suất dưới 200W
Ưu điểm:
- Hiệu suất cao 89%@230VAC ( 80Plus Bronze)
-Chất lượng điện áp tốt
-Hệ thống cáp bẹ đen mềm với 2 đầu CPU
-DC to DC (VRM)
Khuyết điểm:
-Cần cải thiện Hold up time

-Xin cảm ơn Silverstone đã cung cấp sản phẩm review!
