REVIEW - Golden Field GPB750 (750W)


Sau khoảng thời gian ngắn yên ắng . Golden Field vừa đem tới thị trường Việt Nam các dòng sản phẩm nguồn máy tính (PSUs) mới, một trong số đó là dòng sản phẩm GPB series. Được định vị ở phân khúc tầm trung với hiệu suất chuẩn 80plus Bronze. Active PFC Full range, Hệ thống cáp Semi Modular dạng bẹ đen mềmTại thị trường Việt Nam. Dòng sản phẩm GPB series sẽ có 2 mức công suất chính là 650W (GPB650) và 750W (GPB750).
I-Hộp và phụ kiện:

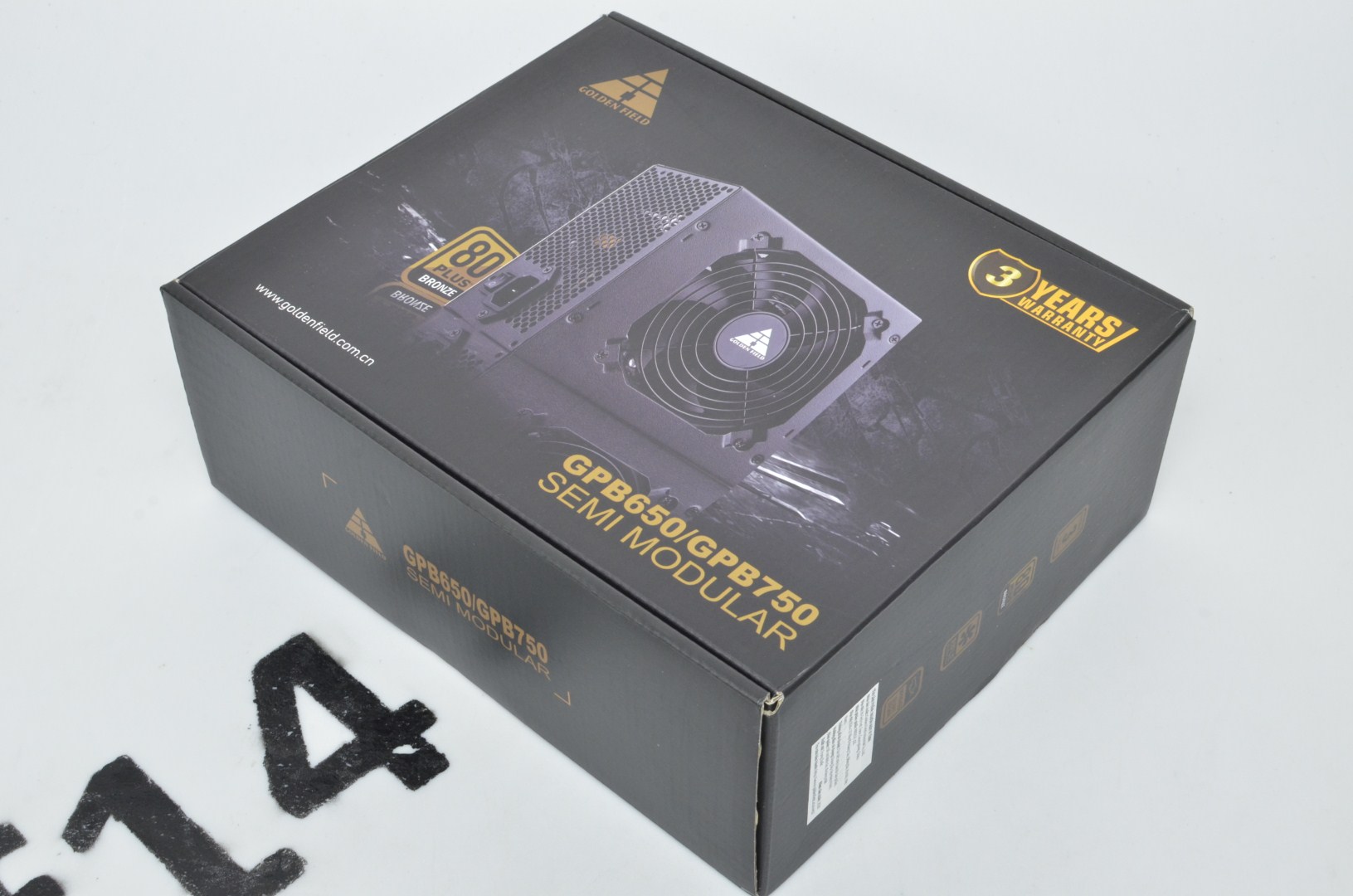

Hộp của  GPB750 có kích thước khá to. Tông màu đen các thông số kỹ thuật được in chi tiết ở các mặt bên của hộp





Phụ kiện đi kèm theo GPB750 không có gì ngoài sách HDSD. Sau khi liên lạc tìm hiểu nguyên nhân thì phía NPP tại Việt Nam sẽ cung cấp miễn phí dây nguồn và ốc bắt nguồn cho các sản phẩm bị thiếu.  Ở các lô hàng tiếp theo Golden Field sẽ "bù" lại thiếu sót này


II-PSU
1-Bên Ngoài:
GPB750  dài hơn kích thước ATX tiêu chuẩn khoảng 2cm, Được sơn tĩnh điện màu đen . Sử dụng quạt làm mát 120mm






Công suất danh định: 750W, Single rail 12V@696W, Active PFC full range 90~264VAC . Hiện tại mới chỉ thấy thông tin của bản GPB650 (EPS650ELA(85+) ) mà chưa có của bản GPB750 (EPS750ELA(85+) trên website của 80Plus. Hi vọng phía Golden Field sẽ sớm "update" thông tin này trên 80Plus


Hệ thống cáp Semi Modular của GPB750 gồm có :
1x 24pin Mainboard (50cm) fixed
1x 4+4pin ATX12V (70cm) fixed
1x 4+4pin ATX12V (70cm) Module
1x 6+2pin PCIex(x2) (45cm+15cm) fixed
1x 6+2pin PCIex(x2) (45cm+15cm) Module
4x SATA(x2) + 2x ATA (45cm+) Module



2-Bên trong:
Platform của GPB750 sử dụng thiết kế Dual Forward & Nắn dòng thụ động bằng Diode xung (Schottky). Bo mạch thoáng do sử dụng vỏ có kích thước lớn



Bảng linh kiện được sử dụng trên GPB750:

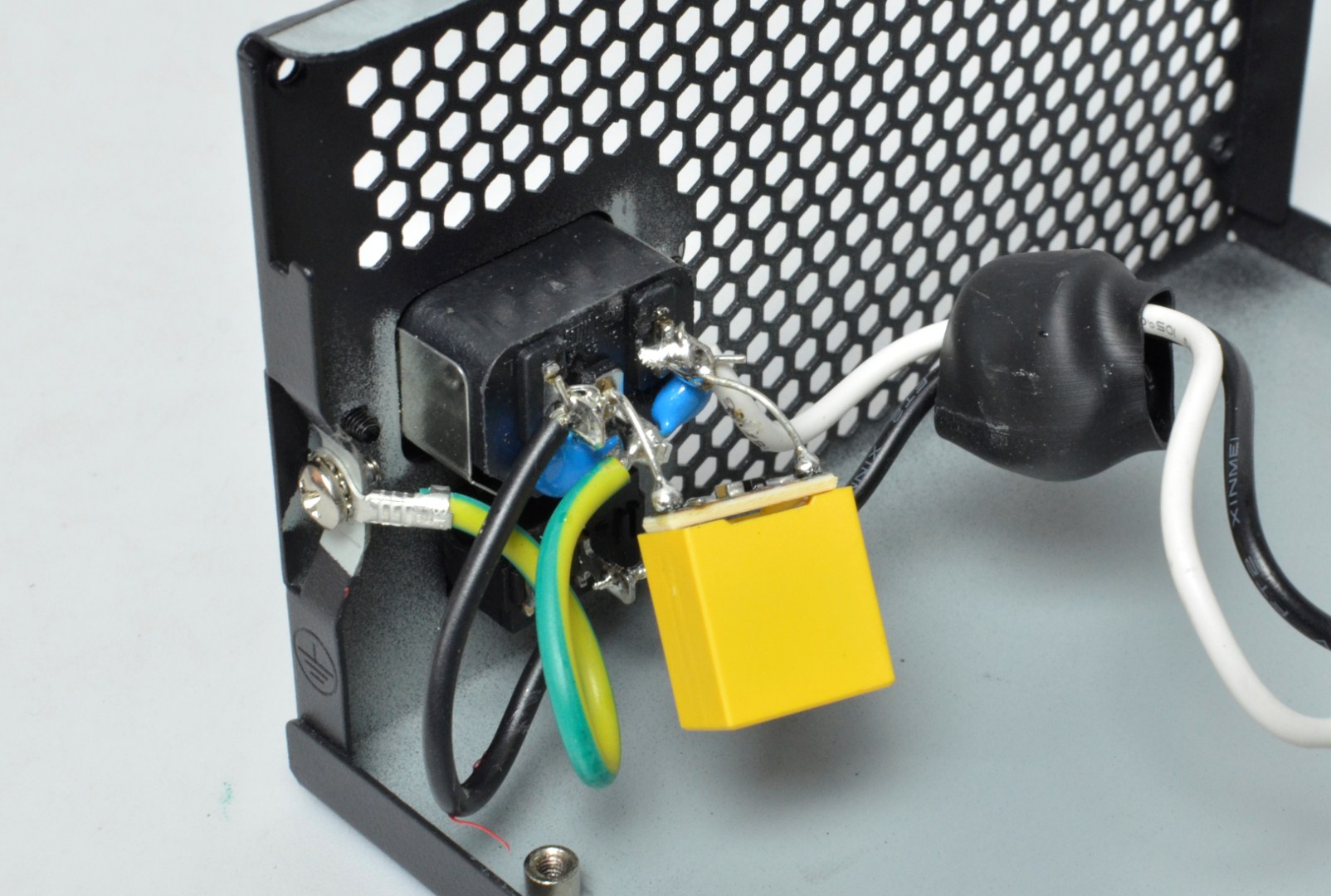

Tầng lọc nhiễu EMI đầu vào được trang bị đầy đủ với 2 tầng lọc và thành phần chống sét MOV. Ngoài ra còn có 1 IC discharge. IC này hoạt động như 1 cái van, đóng khi điện lưới được ngắt khỏi nguồn và mở khi nguồn được cấp điện trở lại. Mục đích nhằm giảm hao phí qua nhiệt khi PSU đang hoạt động .thay vì dùng mỗi điện trở để xả điện trên tụ X. Với các bộ nguồn thỏa tiêu chuẩn EuP lot 6 2013 trở lên thì thường sẽ thấy IC này ở khu vực mạch lọc EMI

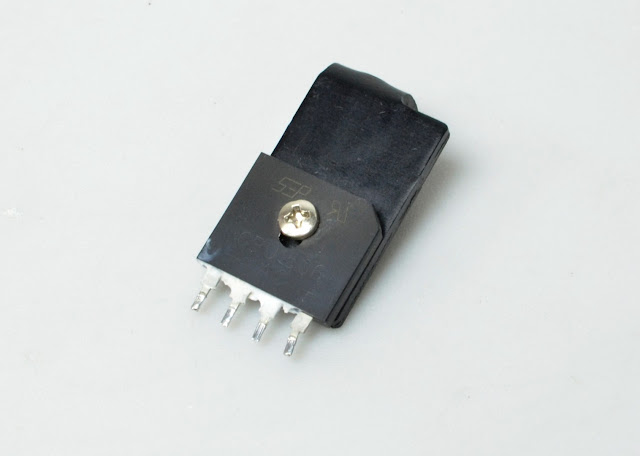

Diode cấu GBU1506 (15A) được bắt trên 1 phiến tản nhiệt riêng biệt. Tụ chính của GPB750 là loại ChengX 420V/390uF có nhiệt độ hoạt động tối đa là 105°C

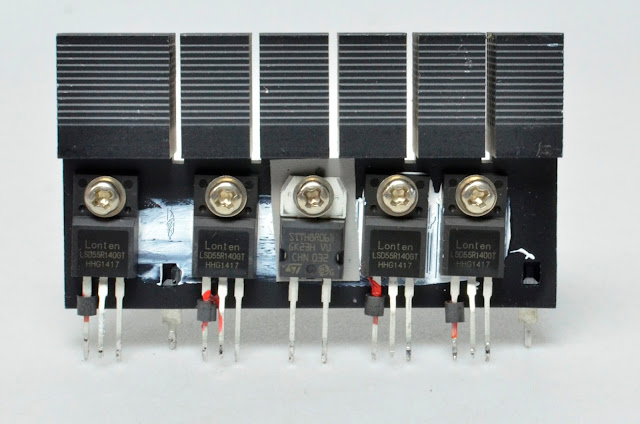

Các Mosfets công suất  của tầng Active PFC và PWM  sử dụng chung loại LSD55R140GT (23A, 550V) Chịu sự điều khiển của IC dao động champion CM6800UX



GPB750 sử dụng 4 Diode Schottky PFR40L60CT (40A x4) để nắn dòng cho đường 12V. và PFR30L45CT (30A) cho đường 5V và 3,3V


IC giám sát hoạt động là loại GR8329N cung cấp 4 chế độ bảo vệ OVP, UVP, SCP ,OCP . ngoài ra còn được hổ trợ thêm 1 IC so sánh UTC393


Khu vực mạch cấp trước 5Vsb là sự xuất hiện của IC combo EM8564A

Phần mạch in của GPB750 tương đối ổn và sạch. Ngoài vài vết hàn tay khá "xấu xí" ra thì không có gì để bàn

III-Thử nghiệm:
1-Load test (Thử tải):
GPB750 hoàn thành các mức tải với mức hiệu suất khá tốt tối đa 88%@230V và tối thiểu 84%@230V. hoàn toàn có thể thỏa tiêu chuẩn 80plus Bronze. Các đường điện dao động trong khoản an toàn của chuẩn ATX. Ở 2 mức tải không đồng đều GPB750 may mắn vượt qua mức tải CL35 nhưng bị kẹt lại ở mức tải CL12V


2-Inrush current testing ( Dòng khởi động):
Dòng khởi động của GPB750 đạt 64,35A

3-Transient response test ( Tải biến thiên):
Ở bài test tải biến thiên ngoài mức kiểm tra 100mS(10Hz) nhằm đánh giá với các sản phẩm được RV trước đây sẽ thêm 1 mức kiểm tra khó nhằn hơn là 10mS(100Hz)
GPB750 cũng dễ dàng vượt qua 2 bài kiểm tra  .

10mS:


100mS:


4-Ripple & Noise ( Nhiễu AC cao tần):
GPB750 có mức ripple noise ở mức  khá khi đường 12V tối đa 64mV . các đường điện còn lại dao động  trên dưới 30mV. Riêng đường 5Vsb chỉ ở mức trung bình khi gần chạm trần tiêu chuẩn ATX 50mV







5-Hold-up time ( thời gian lưu điện):
với tụ chính 390uF thì thời gian lưu điện của GPB750 chỉ đạt mức 11,6mS thấp hơn tiêu chuẩn ATX yêu cầu khoảng 4mS


6-Earth leak current ( Kiểm tra dòng rò):
Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 240VAC tương đương khoảng 264VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng  Chroma 19073 Hipot tester để đo dòng rò

7- Nhiệt độ làm việc và tốc độ quạt làm mát:
Điều kiện môi trường : 38-42°C



GPB750 sử dụng quạt làm mát DWPH EFS-12E12H có tốc độ tối đa khoảng 2000RPM. Với mức công suất 750W và thiết kế mạch không phải loại hao tổn thấp như LLC(hay ACRF ) + DC to DC  thì việc đánh đổi sự êm ái lấy khả năng chịu tải tốt là điều cần phải làm. Tuy nhiên có thể giảm tốc độ quạt đi đôi chút bằng việc trang bị tản nhiệt lớn hơn cho khu vục các diode shottky . Như trong hình ảnh nhiệt FLIR chúng ta có thể thấy tản nhiệt cho các diode schottky luôn là thành phần nóng nhất nhì trong 1 bộ nguồn máy tính

IV- Kết luận:
Golden Field  GPB750 có phẩn chất điện áp khá. Hiệu suất tốt tối đa đạt 88%@230VAC. PSU được trang bị hệ thống cáp semi modular với 2 dây CPU riêng biệt giúp đi dây gọn gàng hơn . PSU hoạt động tương đối mát bù lại sẽ ồn hơn đôi chút nhất là khi tải nặng
GPB750 phù hợp cho các cấu hình gaming hoặc workstation tầm trung  sử dụng 01 VGA có công suất dưới 250W
Ưu điểm:
Hiệu suất tốt 88%@230VAC
Hệ thống cáp semi modular với 2 dây CPU riêng biệt
Điện áp khá
Khuyết điểm:
Phụ kiện ít
Hold up time thấp

-Xin cảm ơn Golden Field đã cung cấp sản phẩm review!
