REVIEW - Xigmatek X-Power III 500/550


Xigmatek tiếp tục nâng cấp dòng sản phẩm nguồn X-Power lên thế hệ thứ 3 (X-Power III). Với sự cải thiện lớn về hình thức mẫu mã kèm theo  các tính năng  như : Active PFC short range , single rail, 2 đầu cpu 8pin. Hiệu suất được phía Xigmatek cam kết đạt tới 85%
Sản phẩm của ngày hôm nay là Xpower III 500 Xpower III 550 với mức công suất lần lượt 450W và 500W
Hộp và phụ kiện:
Hộp của Xpower III được thiết kế lại trông bắt mắt hơn 2 thế hệ trước, tông màu đen cam. Các thông số kĩ thuật được in ở mặt sau của hộp. Điểm đáng ghi nhận là xigmatek không còn sử dụng “vô tội vạ” logo 80Plus khi chưa được đăng kiểm ( kiểm tra tại website 80plus). Thay vào đó họ sử dụng 1 logo khác mang  ý nghĩa về hiệu suất thực tế mà chiếc nguồn đạt được. f14lab đánh giá cao việc tôn trọng bản quyền thương hiệu này. Và hi vọng các nhà sản xuất trong và ngoài nước cũng sẽ làm theo





Phụ kiện kèm theo Xpower III 500/550 gồm có: 1x cáp nguồn EU type, 3x dây ziptie, 4x ốc bắt nguồn

II-PSU
1-Bên ngoài:
Xpower III 500/550 có kiểu dáng tương tự dòng sản phẩm Hydra M vừa mới được xigmatek ra mắt cách đây không lâu. Có kích thước ATX tiêu chuẩn, được sơn tĩnh điện màu đen và sử dụng quạt làm mát 120mm





 Công suất danh định của Xpower 500 và 550 lần lượt là 450w với đường 12V@360W và 500W với đường 12V@420W.


Hệ thống cáp dạng bẹ đen đi kèm theo Xpower III 500/550 gồm có :
1x 24pin mainboard : 50cm
2x 4+4pin ATX12V: 55cm+15cm
2x 6+2pin PCIEX: 55cm+15cm
4x SATA: 45cm+
2x ATA: 45cm+

2-Bên trong:
Xpower III 500/550 có platform tương đồng với các thệ hệ trước và đều do KT comstars sản xuất(OEM). Cả 2 đều có phần linh kiện công suất tương tự nhau. Điểm khác biệt chỉ là sự thay đổi nhỏ về tiết diện dây quấn biến áp. Điều này có thể hiểu được khi mức công suất thật chỉ chênh nhau có 50W giữa 2 phiên bản



 Bảng linh kiện được sử dụng trên Xpower III 500/550:

Xpower III 500/550 chỉ được trang bị 1 tầng lọc EMI (class 1) và không được trang bị các tụ dập nhiễu tại jack cắm AC



Xpower III 500/550 sử dụng diode cầu GBU406 được giải nhiệt trực tiếp từ quạt làm mát. Tụ chính tới từ hãng ChengX có thông số 420V/ 180uF vói mức nhiệt độ hoạt động tối đa là 105°C



Tầng PFC do hoạt động dải điện áp hẹp nên chỉ sử dụng 1 mosfet  ITA13N60A kèm theo 1 boost diode 8A. Và tầng PWM sử dụng 1 cặp mosfet ITA12N60R tất cả điều được điều khiển bởi IC dao động chính CM6805BSX




Tổ hợp các diode xung ( schottky diodes) nắn dòng đầu ra gồm có: 2x PS30U60CTR (30A)  cho đường 12V. 2 đường còn lại mổi đường sử dụng 1 con MBR3045CTR(30A). Sensor của mạch Smart fan cũng được đính trên phiến tản nhiệt của các diode xung này


IC giám sát hoạt động tới từ hãng Sitronix ST9S313C-DAG cung cấp 3 chế độ bảo vệ cơ bản OVP/UVP/SCP. Đường cấp trước sử dụng 1 IC combo EST2812A


Các tụ lọc đầu ra đều tới từ thương hiệu ChengX vơi mức nhiệt độ làm việc tối đa là 105°C

Phần mạch in của Xpower III 500/550 sạch, các mối hàn sáng bóng, chân linh kiện được cắt tỉa gọn gàng

III-Thử nghiệm:
1-Thử tải:
cả 2 phiên bản đều vượt qua các bài kiểm tra tải dễ dàng với Diện áp dao động trong tiêu chuẩn ATX yêu cầu, và mức hiệu suất tối đa đạt ~85%  theo những gì phía Xigmatek cam kết.
Xpower III 500:


Xpower III 550:


2-Inrush current Testing ( Dòng khởi động)
Dòng khởi động của Xpower III 500/550 ngang ngữa dòng Zpower đã được review trước đây








3-Transient response test ( Tải biến thiên):
Tiếp theo là ở bài test tải biến thiên liên tục 10Hz( thay đổi 10 lần trong 1 giây) Xpower III 500/550 hoàn thành tốt khi các đường điện vẫn trong khoảng an toàn của chuẩn ATX
T1 : 20% load trong 100mS
T2 : 50% load trong 100mS
Xpower III 500:







Xpower III 550:



4-Ripple & noise ( Nhiễu AC cao tần)
Ripple noise  của Xpower III 500/550 đạt được ở mức khá. Có sự cải thiện so với thế hệ trước
Xpower III 500:



 Xpower III 550:

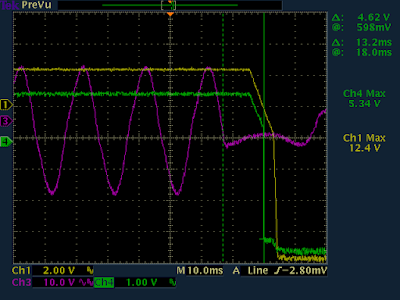

5-Hold up time ( thời gian lưu điện)
Tính hiệu Power_OK chưa thật sư chính xác. khi mất sau khi đường 12V rơi khỏi vùng an toàn.
Xpower III 500:




 Xpower III 550:



6-Earth leak current ( Kiểm tra dòng rò)
Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 230VAC tương đương khoảng 253VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng  Chroma 19073 Hipot tester để đo dòng rò

7- Nhiệt độ làm việc và tốc độ/ độ ồn quạt làm mát:
Điều kiện môi trường : 30-35°C/38,5dBA
Xpower III 500:



Xpower III 550:



Xpower III 500/550 sử dụng quạt làm mát W12025HZ12SEMA có tốc độ tối đa khoảng 1800rpm. Fan curve của Xpower III 500/550 tương tự các sản phẩm khác cùng tầm giá gần như không có gì khác biệt

IV- Kết luận:
Xpower III 500/550 có sự cải thiện vềmẫu mã và điện áp so với thế hệ trước. Hiệu suất tối đa đạt tới 85%@230VAC kèm theo hệ thống cáp bẹ đen mềm dẻo.
Xpower III 500/550 là sự lựa chọn cho các cấu hình tầm trung phổ thông sử dụng 1 vga có công suất<120W.
Ưu điểm:
-Active PFC short range
-Hiệu suất tối đa 85%@230VAC
-Hệ thống cáp bẹ đen mềm
Khuyết điểm:
-Hoạt động nóng

-Xin cảm ơn Xigmatek đã cung cấp sản phẩm review!
