REVIEW - Xigmatek Hydra M 550/650/750W


Xigmatek vừa cho ra mắt dòng sản phẩm mới mang tên Hydra M  với các tính năng hấp dẫn dành cho phân khúc tầm trung và phổ thông
Hydra M  có 3 mức công suất chính 550W, 650W và 750W . Trang bị mạch Active PFC dải hẹp (180V~264VAC), hệ thống cáp Full modullar dạng bẹ đen mềm, DC to DC và trang bị 2 đầu CPU nhằm đảm bảo nhu cầu  “cắm phải đủ” với các thế hệ Mainboard đời mới



I-Hộp và phụ kiện:
Hộp của Hydra M có kích thước tương đối lớn. Tông màu đen-xám, cũng là tông màu chủ đạo của các dòng nguồn Xigmatek trong thời gian gần đây. Các tính năng kỹ thuật được in chi tiết ở mặt sau của hộp. Tuy nhiên lại thiếu đi bảng công suất các đường điện. gây hơi khó khăn cho việc người tiêu dùng cần tra cứu khi mua hàng nếu không mở ra xem tem nhãn nguồn




Phụ kiện kèm theo Hydra M  gồm có : 1x cáp nguồn EU type, 1x sách HDSD, 4x ốc bắt nguồn và 3x dây rút(zip tie)

II-PSU
1-Bên ngoài
Hydra M  có kích thước dài hơn tiêu chuẩn ATX 1 chút do sử dụng quạt làm mát 140mm. Vỏ được sơn tĩnh điện màu đen và dập cách điệu. Mẫu mã này làm liên tưởng tới 1 thương hiệu cũng có mặt tại thị trưởng Việt Nam và cực kì quen thuộc khác.








Phần thông số công suất từng đường điện cho cả 3 mức công suất 550W. 650W và 750W. Do được trang bị mạch DC to DC (VRms) nên công suất đường 12V được đẩy lên rất cao gần như chạm mức công suất danh định của PSU do lúc này biến áp chính chỉ còn tạo ra đường 12V . 2 đường điện còn lại “kí sinh” lấy năng lượng từ đường 12V.
Đáng tiếc là không tìm thấy thông tin về chuẩn 80plus Bronze của Hydra M  trên 80Plus.org cho tới ngày 18/8 theo thông tin từ Xigmatek. Vì thếchúng ta sẽ xem Hiệu suất thực tế mà sản phẩm này đạt được là bao nhiêu qua quá trình thử nghiệm phía dưới



Hydra M  sử dụng hệ thống cáp dạng bẹ đen mềm gồm có
Hydra M 550W:
1x 24pin Mainboard : 55cm
2x 4+4pin ATX12V : 60cm+15cm
2x 6+2pin PCIex : 50cm+15cm
6x SATA : 40cm+
3x ATA : 40cm+

Hydra M 650W & 750W:
1x 24pin Mainboard : 55cm
2x 4+4pin ATX12V : 60cm+15cm
4x 6+2pin PCIex : 50cm+15cm
6x SATA : 40cm+
3x ATA : 40cm+

2-Bên trong:
Hydra M  được KT comstars OEM cho Xigmatek. nghe thì có vẻ là lạ nhưng thực tế tại thị trường Việt Nam KT comstar xuất hiện nhiều qua các sản phẩm phổ thông của Xigmatek, AeroCool và Antec.
Platform được sử dụng trên Hydra M  là 1 platform mới sử dụng phần lớn linh kiện dán (SMD) so với các Platform trước đây sử dụng hoàn toàn linh kiện xuyên lỗ (DIP) vì thế khiến phần mặt trên của bo mạch cực kì thông thoáng do toàn bộ các linh kiện phụ trợ và các khối IC giám sát, IC cấp trước và cả hồi tiếp đều được hàn phía mặt dưới của bo mạch



Bảng linh kiện được sử dụng trên Hydra M :



Mạch  EMI được trang bị đầy đủ với 2 tầng lọc nhiễu tuy nhiên lại thiếu vắng các tụ Y & X tránh phát sinh tia lữa điện tại jack cắm AC đầu vào


Tụ chính của Hydra M  sử dụng của hãng Cheng X với mức nhiệt độ chịu đựng tối đa là 105oC

Hydra M 550W

Hydra M 650W

Hydra M 750W

Diode cầu sử dụng loại GBU806(8A) cho bản 550W . và GBU1506(15A) cho 2 bản 650W & 750W đều được gắn vào phiến tản nhiệt của tầng PWM & PFC giúp giải nhiệt hiệu quả hơn. Tầng Active PFC do hoạt động dải hẹp (Short range) vì thế các Mosfet sử dụng cũng không cần khỏe như dải rộng (Fullrange) . Ngay cả cuộn cảm của mạch Active PFC  dải hẹp cũng “nhỏ bé” và ít dây đồng hơn do không cần độ tự cảm cao
Hydra M 550 sử dụng 1 cặp Mosfet OSG55R380F(11A) cho tầng PWM và 1 con cho tầng PFC
Hydra M 650 sử dụng 1 cặp Mosfet OSG55R380F(11A) cho tầng PWM và 1 con OSG55R190F(20A) cho tầng PFC
Hydra M 750 sử dụng 1 cặp Mosfet OSG55R140F(23A) cho tầng PWM và 1 con OSG55R140F(23A) cho tầng PFC


Hydra M 550W

Hydra M 650W

Hydra M 750W

IC điều khiển( dao động) sử dụng trên Hydra M là loại Champion R8CB05BO với tính năng công bố và sơ đồ chân tương tự dòng Champion CM6805BG/BO thường được sử dụng trên các dòng sản phẩm nguồn Active PFC dải hẹp

Hydra M  sử dụng các diode xung (schottky diodes) để nắn dòng đường 12V đầu ra với 4x MBR40H60CT (40A x4) cho bản 550W và 3x MBR40H60CT (40A x3)+ 1x PS40U60YC(40A x1) Với đóng gói dạng TO-247 giúp tản nhiệt hiệu quả hơn cho 2 bản 650W & 750W.

Hydra M 550W

Hydra M 650W & 750W

Đường 5V và 3,3V được tạo ra từ 2 khối mạch VRMs (DC to DC) hoạt động độc lập dưới sự điều khiển của IC Anpec APW7073


Hydra M  sử dụng các tụ lọc đầu ra đều đến từ hãng ChengX với mức nhiệt độ hoạt động tối đa là 105oC . IC giám sát hoạt động là loại Sitronix ST9S313C-SAG là phiên bản chip dán của ST9S313C-DAG cung cấp 3 chế độ bảo vệ cơ bản OVP/SCP/UVP. Đường cấp trước cũng được tạo ra từ 1 IC dán khác là EST2915HP

Mạch in của Hydra M  là rất tốt sạch sẽ mối hàn sáng bóng. Đáng tiếc là còn vài chổ chân linh kiện chưa được tỉa gọt, mặc dù các PSU đều trang bị 1 lớp nhựa trong cách điện giữa bo mạch và lớp vỏ ngoài


III-Thử nghiệm:
1-Thử tải:
Không phải bàn cải nhiều về khả năng ổn định điện áp của các PSU có trang bị mạch VRMs ( DC to DC) tại mọi mức tải. Điều đó chúng ta có thể thấy ngay ở Hydra M  khi đường 12V sụt tối đa tại mức tải CL12 đều trên 11.8V. Hiệu suất tối đa tương đối tốt khi dao động khoảng 85-86% .
Hệ số PF 1 thông số ít người đề ý tới nhưng là số liệu để xem có phải mạch Active PFC “thiệt“  mà không cần phải “mổ xẻ” phân tích mạch hay cần các thiết bị đo đắt tiền . Với PF 0,8~0,9 thì chắc chắn an tâm đây là 1 mạch Active PFC đang hoạt động tốt

Hydra M 550W:


 Hydra M 650W:



Hydra M 750W:


2-Inrush current Testing ( Dòng khởi động)
Đây là 1 bài kiểm tra mới nhưng không mới. khi chắc hẳn nhiều người trong số chúng ta đã nghe tới cụm từ “ thành phần giảm dòng khởi động aka NTC” . Dòng khởi động là dòng điện tức thời khi điện được cấp vào PSU. Nó sẽ ảnh hưởng bởi thiết kế mạch và phần lớn là do giá trị của tụ chính. Càng nhỏ thì càng tốt vì khi đủ độ lớn nó có thể làm nhảy 1 số CB có độ nhạy cao
để kiểm tra thông số này AC source sẽ được setup với thông số như sau: Góc mở phase sẽ là 90 độ là thời điểm dòng điện xoay chiều đạt giá trị tối đa


3-Transient response test ( Tải biến thiên):
kết quả thu được cả 2 phiên bản 550W và 650W đều vượt qua bài test . bản 750W thì đường 5V vọt qua chuẩn an toàn tuy chỉ 0,1V
Hydra M 550W:



 Hydra M 650W:







Hydra M 750W:



4-Ripple & Noise ( Nhiễu AC cao tần)
Ripple & Noise của Hydra M  dừng ở mức khá khi đường 12V đạt 74mV ở bản 550W. 2 bản 650W & 750W  có chỉ số tốt hơn khi lần lượt là 58mV & 65mV

Hydra M 550W:

Hydra M 650W:

Hydra M 750W:

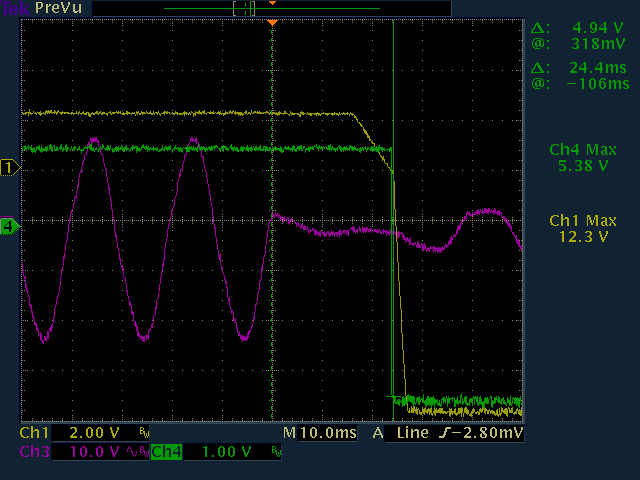

5-Hold-up time ( thời gian lưu điện)
Tuy sử dụng tụ chính không quá lớn so với mức công suất danh định, nhưng do được trang bị dàn tụ lọc đầu ra lên tới hơn 7000uF cho đường 12V vì thế khiến mức hold up time của bản 550W & 650W vượt xa tiêu chuẩn ATX yêu cầu . Tuy vậy tính hiệu Power OK lại không chính xác khi về 0V sau khi đường 12V rơi khỏi tiêu chuẩn an toàn. Hy vọng Xigmatek sẽ cải thiệt lại thông số này
Hydra M 550W:



 Hydra M 650W:




Hydra M 750W:






6-Earth leak current ( Kiểm tra dòng rò)
Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 230VAC tương đương khoảng 253VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng  Chroma 19073 Hipot tester để đo dòng rò


Hydra M 550W

Hydra M 650W

Hydra M 750W

7- Nhiệt độ làm việc và tốc độ/ độ ồn quạt làm mát:
Điều kiện môi trường : 40-45°C/38,2dBA

Hydra M 550W:


 Hydra M 650W:



Hydra M 750W:


Hydra M  sử dụng quạt làm mát W14025HZ12SEMA 140mm . có tốc độ tối đa khoảng 2000RPM. Fan curve tăng dần theo từng mức công suất của từng phiên bản

IV-Kết luận:
Hydra M có phẩn chất điện áp và chất lượng linh kiện khá. Mẫu mã bắt mắt, là số ít PSU được trang bị mạch DC to DC (VRMs) trong phân khúc. Hiệu suất tốt trên dưới 85% và hệ thống cáp Full modullar với 2 đầu CPU là điểm cộng lớn . Tuy nhiên PSU hoạt động khá ồn (650W & 750W) khi full load liên tục do phải làm mát khối linh kiện công suất phía dưới.
Hydra M  là một sự lựa chon mới cho phân khúc tầm trung-phổ thông sử dụng các mainboard sử dụng 1 card đồ họa có công suất từ 100W tới 200W
Mức đánh giá : Khá
Ưu điểm:
-Hiệu suất trên dưới 85%@230VAC
-DC to DC (VRMs)
-Full modullar cáp đen mềm
Khuyết điểm:
-Hoạt động ồn khi tải nặng (650W & 750W)
-80plus chưa xác nhận ( ETA 18/8/2020 )

Xin cảm ơn Xigmatek đã cung cấp sản phẩm Review!
