REVIEW/Đánh giá - Corsair RM750 v2019 (750W)


RM v2019 là dòng sản phẩm nguồn máy tính (PSU) được Corsair cho ra mắt gần đây. RM v2019 cũng là sản phẩm đầu tiên của Corsair sản xuất theo chuẩn ATX v2.52 mới nhất. Với hiệu suất đạt 80Plus Gold, trang bị 2 đầu 8pin CPU, Sử dụng tụ điện đài loan (taiwan) và hệ thống cáp Corsair Type 4 không đính tụ nhằm đem lại mức giá hấp dẫn hơn so với đàn anh RMx V2

I-Hộp và Phụ kiện:

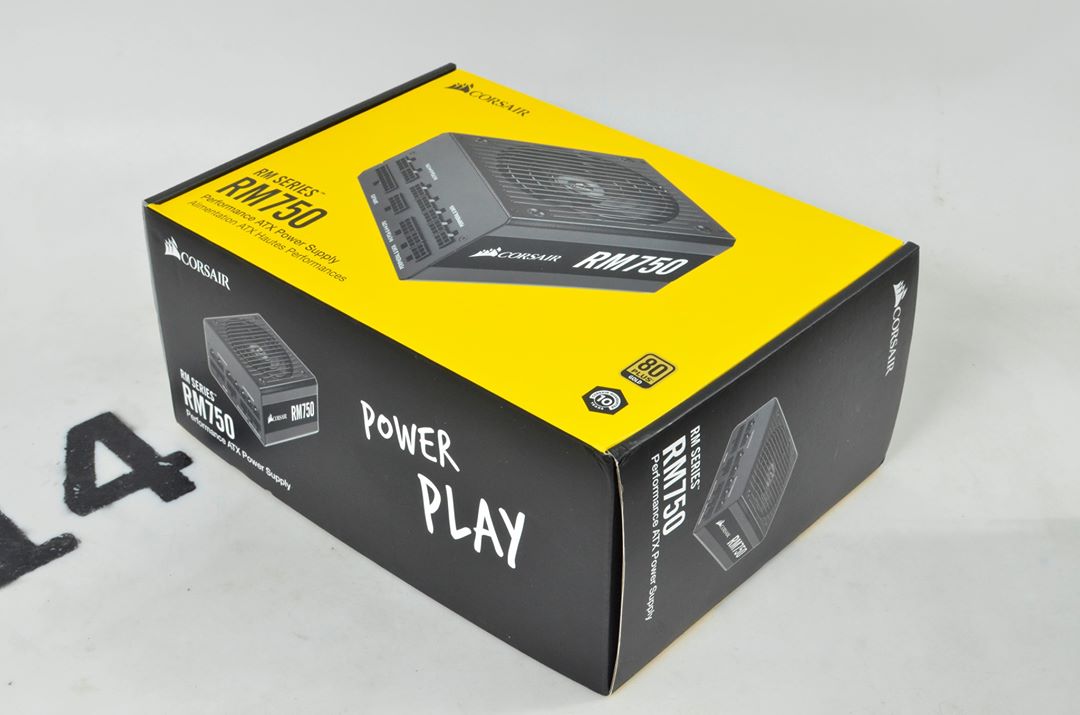

Hộp của RM750 v2019 có tông màu Vàng đen, có kích thước tương đối lớn. Các thông số kỹ thuật được in ở mặt sau của hộp. Corsair đã sử dụng sách HDSD mới nhỏ gọn hơn quyển “từ điển” trên RMx .





Phụ kiện kèm theo RM750 v2019 gồm có: 1x cáp nguồn US type, 10x dây rút(zip tie), 4x ốc lắp nguồn, 1x sách HDSD

II-PSU
1-Bên ngoài:
RM750 v2019 có kích thước dài hơn ATX tiêu chuẩn khoảng 2cm do sử dụng quạt làm mát 140mm. kích thước này cũng tương đồng với RM750x V2.






Công suất danh định: 750W, Single rail 12V@750W, Active PFC fullrange 100~240VAC

RM750 v2019 sử dụng hệ thống cáp Corsair type 4 tuy nhiên không được đính tụ dập nhiễu như RMx . Sự “cắt giảm” này đôi khi lại là ưu điểm khi cáp nguồn không bị phình to ra , mềm và dễ dàng đi dây hơn
Hệ thống cáp 100% dạng rời (Full modular) gồm có:
1x 24p Mainboard (60cm)
2x 4+4p ATX12V (60cm)
6x 6+2p PCIex (60cm+15cm)
10x SATA (45cm+)
4x ATA (45cm+)

2-bên trong:
Platform của RM750 v2019 về cơ bản được phát triển từ RMx V2. Tuy nhiên do sản xuất để đáp ứng yêu cầu của chuẩn ATX v2.52 thì Corsair sẽ tinh chỉnh lại một số khu vực nhằm đem lại hiệu suất cao ở tải rất thấp (<10% load)




Bảng linh kiện được sử dụng trên RM750 v2019:

Tầng lọc nhiễu EMI đầy đủ với 2 tầng lọc và các linh kiện “thường thấy” ở các PSU cao cấp như MOV hay IC green CM02X


một cặp diode cầu GBU1506 (2x 15A) được đính trên phiến tản nhiệt riêng đảm bảo khả năng hoạt động cường độ cao mà không lo bị quá nhiệt. Cặp tụ chính sử dụng trên RM750 v2019 của hãng Elite (taiwan) có thông số 400V/330uF 105oC mắc song song nâng mức điện dung tổng lên tới 660uF dễ dàng vượt qua bài test Hold up time

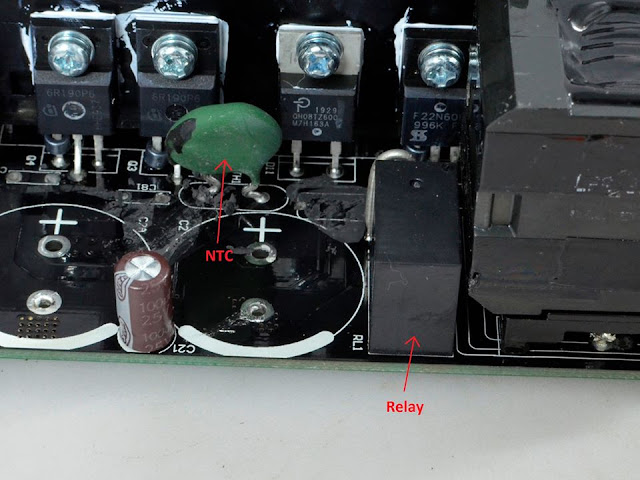

Thành phần giảm dòng khởi động gồm NTC và rờ le (relay) nằm ngay dưới chân cặp tụ chính giúp nâng cao hiệu suất hoạt động khi giảm hao phí qua nhiệt ở NTC

RM750 v2019 sử dụng 1 cặp SiHF22N60E (22A) cho tầng PFC và IPA60R190P6 (20,2A) cho tầng PWM/LLC
Tầng PFC được điều kiển bởi IC champion CM6500UNX đi kèm với IC green CM03X, và tầng PWM/LLC sử dụng IC champion CU6901V đây là loại IC mới nhất của champion với chế độ  kick-mode tại tải nhỏ (low load)  qua đó giúp nâng cao hiệu suất  hoạt động



Khu vực nắn dòng +12V đầu ra là sự hiện diện của 6 mosfet Onsemi NTMFS5C430N (185A) được hàn trên 1 module nhỏ dựng thẳng ngay phí sau biến áp giúp giảm diện tích sử dụng trên PCB chính cũng như dễ dàng được quạt làm mát giải nhiệt. Nằm sát kế bên là module VRMs của đường 5V & 3,3V


Khối giám sát hoạt động của RM750 v2019 sử dụng IC weltrend WT7502 (OVP,SCP,UVP) kèm theo 1 IC so sánh LM393 và 1 MCU 16F1503 đươc lập trình để điều kiển tốc độ quạt làm mát

Đường 5Vsb cấp trước được tạo ra từ khối mạch sử dụng IC dao động OnBridge OB5282 lái 1 Mosfet 4N65A(4A)

Khu vực jack cắm cáp module được trang bị thêm các tụ rắn Apaq lọc nhiễu  . Mạch in của RM750 v2019  sạch , các mối sáng bóng tuân thủ tiêu chuẩn RoHS


III-Thử nghiệm
1-Thử tải:
không quá khó khăn để RM750 v2019 vượt qua quá trình thử tải. Các đường điện đều dao động nhỏ dù có là tải crossload đi nữa cho thấy thế mạnh của các PSU được trang bị mạch DC to DC (VRMs) . Hiệu suất đạt được rất cao 88%@230VAC ngay tại mức tải 10% load . điều mà các PSU Gold+ thế hệ trước khó có thể đạt được


2-Transient response test ( Tải biến thiên):
Tiếp theo là ở bài test tải biến thiên liên tục 10Hz( thay đổi 10 lần trong 1 giây) RM750 v2019 hoàn thành tốt khi các đường điện vẫn trong khoảng an toàn của chuẩn ATX
T1 : 20% load trong 100mS
T2 : 50% load trong 100mS



3-Ripple & Noise ( Nhiễu AC cao tần):
RM750 v2019 có mức ripple noise  tốt. Khi tối đa chỉ khoảng 20mV cho đường 12V . các đường điện còn lại trên dưới 10mV. Với mức ripple & noise khoảng 20mV thì việc có hay không có đính tụ không còn quá quan trọng nữa ngoài yếu tố “quảng cáo”


10% Load

20% Load

50% Load

80% Load

100% Load

CL12

CL3/5
4-Hold up time ( Thời gian lưu điện):
là một sản phẩm tầm trung cao thì việc thỏa bài test Hold up time là điều dễ hiểu khi RM750 v2019 có mức hold up time lên tới 18,8mS vượt tiêu chuẩn ATX 2mS



5-Earth leak current ( Kiểm tra dòng rò)
Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 240VAC tương đương khoảng 264VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng  Chroma 19073 Hipot tester để đo dòng rò

6- Nhiệt độ làm việc và tốc độ/ độ ồn quạt làm mát:
Điều kiện môi trường : 40-45°C/39dBA



RM750 v2019 sử dụng quạt làm mát Honghua HA1425M12F-Z 140mm Rifle Bearing có tốc độ tối đa khoảng 1000RPM. trong quá trình thử nghiệm RM750 v2019 cho thấy độ êm ái khi trang bị tính năng semi fanless quạt chỉ bắt đầu quay khi tải trên 50% load. Tuy nhiên RM750 v2019 nên trang bị thêm 1 công tắc chuyển chế độ quạt có thể bật/tắt tính năng semi fanless phù hợp với từng điều kiện sử dụng cụ thể của khách hàng

IV-Kết luận:
RM750 v2019 có phẩm chất điện áp tốt. chất lượng linh kiện tương đối tốt. Tuy chưa thể so sánh với RMx V2 nhưng với kết quả thu được chúng ta có thể hài lòng với hiệu năng của RM750 v2019. Êm ái và hiệu suất hoạt động cao là những điểm mạnh của series RM v2019 này
RM750 v2019 là sự lựa chọn phù hợp cho các cấu hình tầm trung cao cấp hiện nay.
Mức đánh giá: Tốt
Ưu điểm:
-Chuẩn ATX v2.52 mới nhất
-Chất lượng điện áp tốt
-Hiệu suất lên tới 93%@230VAC ( 80Plus Gold)
-Hoạt động êm ái
Khuyết điểm:
-Nên trang bị thêm công tắc  bật/tắt chế độ semi-fanless

-Xin cảm ơn Corsair đã cung cấp sản phẩm Review!
