REVIEW/Đánh giá - Superflower Leadex III Gold 750 (750W)


Sau một khoảng thời gian ngắn gián đoạn. Nhà sản xuất nguồn máy tính Super Flower trở lại Việt Nam đem theo dòng sản phẩm Leadex Gold 650/750/850 thế hệ thứ III. Với một số sự tinh chỉnh như Super Flower đã phân tách rõ ràng 2 dòng có LED (ARGB) và không LED. Thay vì mặc định có LED ( trắng) như các thế hệ trước, nhằm đem lại sự lựa chọn với mức giá phù hợp cho từng đối tượng khách hàng .

Các tính năng chính của Leadex III cũng tương đồng so với thế hệ II như : 80plus Gold, Active PFC fullrange, 100% cáp rời và có đính tụ dập nhiễu (Full modullar), Kích thước nhỏ gọn song vẫn sử dụng quạt làm mát 130mm. Điểm khác biệt chính nằm ở hệ thống LED ARGB. Và chế độ của quạt làm mát, khi Leadex III có 3 option chỉnh thay vì 2,
Sản phẩm của ngày hôm nay là phiên bản Leadex III Gold 750(750W) không LED
I-Hộp và phụ kiện:
Hộp của Leadex III Gold 750 có kích thước tương đối lớn, tông màu vàng trắng các thông số kỹ thuật được in chi tiết ở các mặt bên của hộp





Phụ kiện đi kèm theo Leadex III Gold 750 gồm có : 1 cáp nguồn 1x EU type, 1x túi ốc , 1x túi đựng cáp và 1x sách HDSD

II-PSU
1-Bên ngoài:
Leadex III Gold 750 có kích thước dài hơn tiêu chuẩn ATX 1 chút tương tự các PSU khác sử dụng quạt làm mát có kích thước lớn (130/135mm). Được sơn đen với logo Super Flower dập nổi ở bên hông.




Ngoài công tắc bật tắt nguồn, chúng ta có thể thấy công tắc chỉnh chế độ của quạt làm mát với 3 chế độ. Điều này hẳn là sự đúc kết bằng “ xương máu” không chỉ của Super Flower mà của các NSX nguồn máy tính(PSU) khác sau vài “mùa coin” khi không hiếm trường hợp PSU bị quá nhiệt dẫn đến hỏng hóc do quạt PSU không kịp làm mát nhất là ở môi trường các nước có nhiệt độ cao như Việt Nam.
-O: semifanless với điểm kích quạt làm mát khi nhiệt độ PSU tăng tới ~60oC
-I: Semifanless với điểm kích quạt làm mát khi nhiệt độ PSU tăng tới~40oC
-II: Normal mode. quạt làm mát sẽ quay từ khi khởi động và tăng dần theo mức nhiệt độ của PSU


Công suất danh định 750W, Single rail 12V@62,4A, Active PFC full range , 80Plus gold


Hệ thống cáp 100% dạng rời ( full modular) của Leadex III Gold 750 gồm có:
1x 24pin Mainboard (60cm)
2x 4+4pin ATX12V (70cm)
4x 6+2pin PCIe (50cm+15cm)
8x SATA (50cm+)
4x ATA (50cm+)

2-Bên trong:
Platform của Leadex III có phần tương đồng với thế hệ II ngoài một số điểm tinh chỉnh nhỏ về IC điều kiển/dao động nhằm thỏa các yêu cầu khắt khe hơn từ NSX.



Bảng linh kiện được sử dụng trên Leadex III Gold 750:

Ngay tại cửa ngỏ đầu vào là 1 bo mạch nhỏ nhằm mục đích cố định công tắc và jack cắm nguồn . Toàn bộ các thành phần của tầng lọc nhiễu EMI đều nằm gọn  trên bo mạch chính .
Bên phải là vị trí của công tắc chỉnh chế độ của quạt làm mát chúng ta có thể thấy sự tỉ mỉ khi thay vì chỉ cần hàn thẳng dây vào rồi bọc co nhiệt thì Super Flower bấm cos và cắm vào



Thành phần giảm dòng khởi động là thứ không thể thiếu ở các PSU có hiệu suất cao . Gồm có 1 NTC và 1 rờ le. Leadex III Gold 750 sử dụng 1 cặp tụ chính của hãng Nippon(JAP) có trị số 400V/330uF , mắc song song đem lại mức điện dung tổng lên tới 660uF . Diode cầu sử dụng loại GBU 1506 (15A) được đính trên phiến tản nhiệt của tầng PFC


Tầng PFC sử dụng 1 cặp Mosfet của Infineon(GER) IPA50R199CP (17A) đi kèm với boost diode 8A . Khối điều khiển sử dụng các IC chuyên dụng do chính Super flower cung cấp (S9602 + 29603) kèm theo đó là 1 IC green SPN5003 có nhiệm vụ giảm hao phí ở chế độ nghỉ

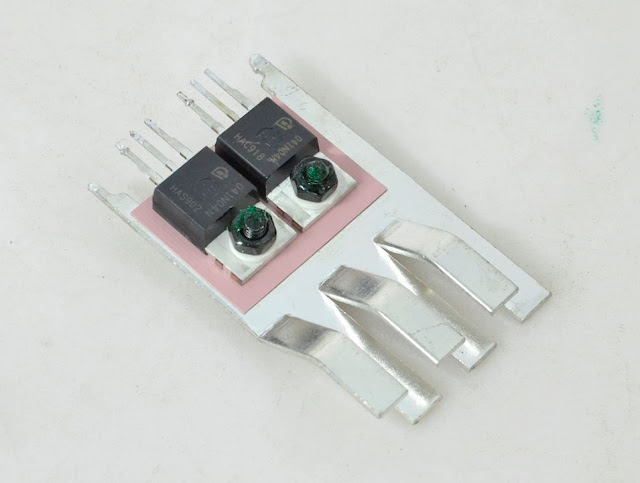

Tầng PWM sủ dụng 1 cặp Mosfet Infineon(GER) IPA50R140CP (23A) . IC điều khiển hoạt động của tầng PWM cũng như kiêm luôn việc cung cấp các chế độ bảo vệ cũng là loại do chính Superflower cung cấp (29605) để hổ trợ IC này làm việc còn có sự xuất hiện của 2 IC so sánh/OPAMP khác LM339 và LM358
Có thể nói phiến tản nhiệt tầng PWM làm nên sự khác biệt của plaform Leadex so với phần còn lại của thế giới. Khi nhìn vào đây chúng ta có thể nhận ra ngay “ ai trồng khoai đất này”

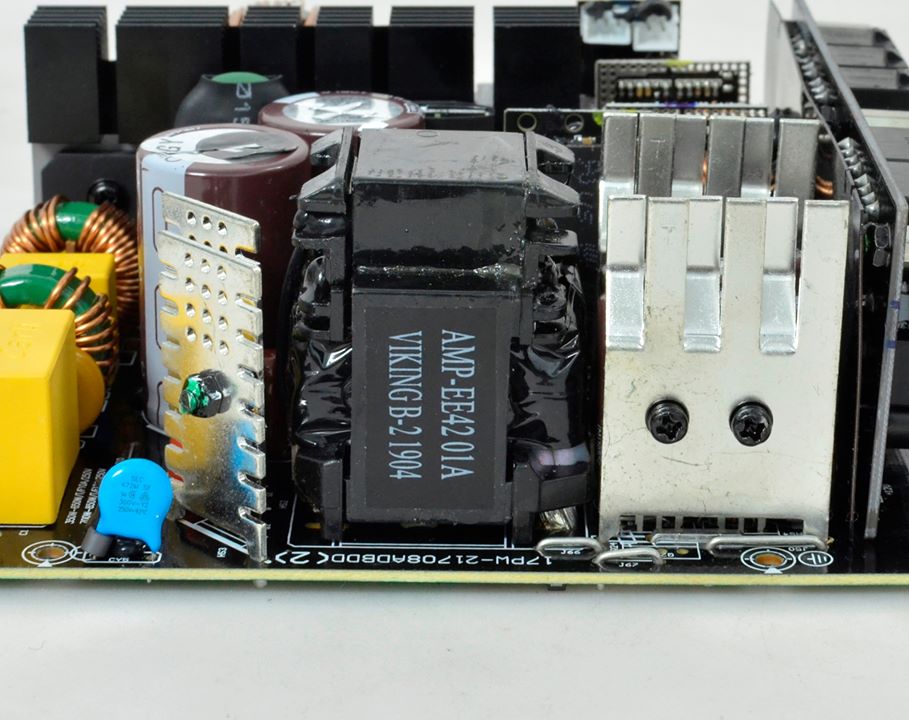

Biến áp chính của Leadex III tương tự Leadex II được Super Flower đăng kí độc quyền. Về cơ bản biến áp này sẽ cỏng trên lưng thêm cuộn cảm của mạch LLC giúp tiết kiệm diện tích sử dụng trên bo mạch chính

Ở khu vực nắn dòng DC 12V đầu ra là tập hợp 4 Mosfets Infineon(GER) IPP041N04N G (80A) nâng tổng công suất thiết kế lên tới 320A dư sức “xử lý” mức công suất danh định chỉ vọn vẹn có 62,4A@12V của Leadex III Gold 750. Các tụ lọc DC đầu ra do nằm kẹp thịt giữa 2 phiến tản nhiệt khá “nóng bỏng” của các Mosfets nắn dòng 12V vì thế được phía Super Flower chọn loại có thể chịu được 4000h@105oC tất nhiên cũng tới từ hãng Nippon(JAP)

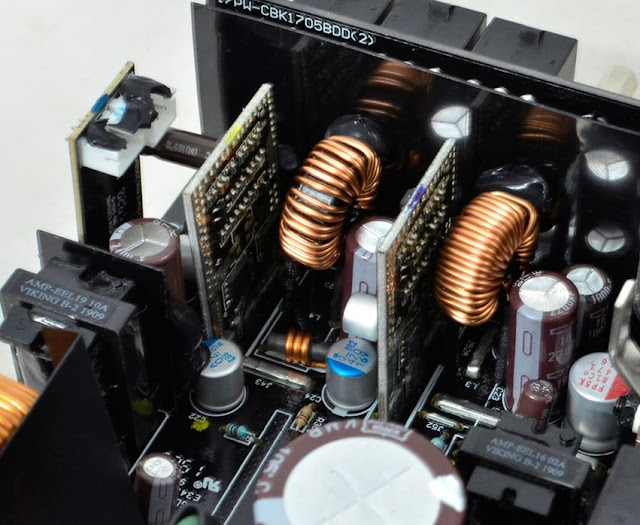

Đường 5V và 3,3V được tạo ra từ 2 khối mạch VRM sử dụng IC điều khiển NCP1587A + 1 OPAMP LM358 lái 4 Mosfets AON6516(32A). có thiết kế tương tự nhau chỉ khác 1 số linh kiện phụ trợ  nhằm đem lại mức áp ra theo mong muốn



Khu vực mạch cấp trước 5Vsb sử dụng IC combo Super Flower  29064. Mạch smart fan sử dụng 1 OPAMP LM324ADG


Các tụ rắn cắt nhiễu sử dụng trên jack cắm modul đến từ hãng FPCAP ngoài ra còn có thêm 1 số tụ hóa của Nichicon(JAP)

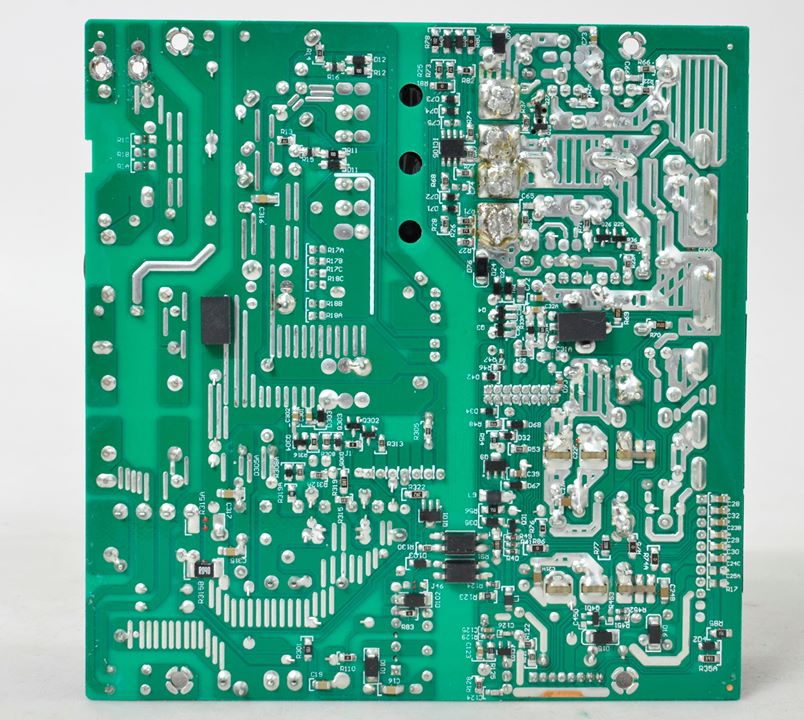

Phần mạch in của Leadex III Gold 750 tương đối tốt đường mạch sáng bóng tuân thủ tiêu chuẩn RoHS. Nếu làm sạch vết flux thừa tại chân biến áp chính thì sẽ đẹp hơn

III-Thử nghiệm:
1-Thử tải:
Leadex III Gold 750 hoàn thành tốt các mức tải với mức điện áp dao động khá nhỏ , Đường 12V dao động trong khoảng 0,8% . Đường 5V và 3,3V dao động trong khoảng 2% và 3%  . Hiệu suất duy trì ở mức cao trên dưới 90% đạt tiêu chuẩn 80Plus Gold




2-Transient response test ( Tải biến thiên):
Tiếp theo là ở bài test tải biến thiên liên tục 10Hz( thay đổi 10 lần trong 1 giây) Leadex III Gold 750 hoàn thành tốt khi các đường điện vẫn trong khoảng an toàn của chuẩn ATX
T1 : 20% load trong 100mS
T2 : 50% load trong 100mS



3-Ripple & Noise (Nhiễu AC cao tần)
Ripple noise của Leadex III Gold 750 không có gì “ngạc nhiên” khi tối đa của đường 12v chỉ vào khoảng 13mV các đường điện còn lại đều dưới 20mV. Superflower mà!

10% load

20% load

50% load

80% load

100% load
4-Hold up time ( Thời gian lưu điện):
Với cặp tụ chính “to” thế kia thì việc Leadex III Gold 750 xuất sắc vượt qua tiêu chuẩn ATX là điều không quá khó đoán.



5-Earth leak current ( Kiểm tra dòng rò)
Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 230VAC tương đương khoảng 253VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng  Chroma 19073 Hipot tester để đo dòng rò


6- Nhiệt độ làm việc và tốc độ/ độ ồn quạt làm mát:
Điều kiện môi trường : 40-45°C/40dBA


Leadex III Gold 750 sử dụng quạt làm mát FDB 130mm của hãng Globe fan có tốc độ tối đa khoảng 1800RPM . Quá trình kiểm tra tắt chức năng semifanless.

IV-Kết luận:
Leadex III Gold 750 có phẩm chất điện áp và chất lượng linh kiện tốt. Hiệu suất cao, kích thước tương đối nhỏ trong phân khúc sử dụng quạt làm mát 135/130mm  giúp dễ dàng lắp đặt trong các case có không gian khiêm tốn. Thật sự khó để tìm được điểm chê trách Leadex III hay series Leadex nói chung. chắc chỉ còn vấn đềmà đa số các PSU hiện nay sử dụng  cáp đính tụ gặp phải. khiến dây modul bị phình ra gây chút “vất vả” cho việc đi dây trong case.
Leadex III Gold 750 là sự lựa chọn tốt với các cấu hình gaming tầm cao đang có mặt hiện nay!
Mức đánh giá: Rất tốt
Ưu điểm:
-Chất lượng linh kiện tốt ( 100% tụ nhật)
-Chất lượng điện áp tốt (ripple noise thấp)
-Hiệu suất trên dưới 90%
-2 đầu CPU 8pin
-normal/semifanless
Khuyết điểm:
- chắc chỉ có thể là cáp bự

-Xin cảm ơn Super Flower Việt Nam đã cung cấp sản phẩm review!
