REVIEW - Jetek Pro Series 600W (P600)

Jetek thương hiệu case nguồn với 30 năm hình thành và phát triển của Việt Nam. Vừa cho ra mắt các dòng sản phẩm nguồn máy tính chất lượng cao tại thị trường Việt Nam. Điểm đặc biệt là các sản phẩm nguồn Jetek mới này là sự hợp tác giữa Jetek/Huetronics và Superflower và sẽ được sản xuất tại Việt Nam. Đây có thể là  hướng đi mang tính an toàn khi với kinh nghiệm từ các kỹ sư của Superflower sẽ giúp Jetek bắt kịp theo xu thế cũng như những công nghệ mới đang được ứng dụng trên nguồn máy tính hiện nay

Một vài hình ảnh về nhà máy Huetronics do Jetek cung cấp. Chúng ta có thể thấy dây chuyền Reflow cũng như hệ thống ATS kiểm tra nguồn máy tính tốt nhất hiện nay Chroma 8000. Và cả Platform LLC + DC to DC  (>90%) đang được sản xuất

Sản phẩm của ngày hôm nay là Jetek Pro Series  được định vị thuộc phân khúc tầm trung gồm 3 mức công suất 500W, 600W và 700W . với các tính năng quen thuộc như Active PFC (180~264VAC), Single rail 12V, Hệ thống cáp bẹ đen , Quạt Led cho phiên bản RGB
I- Hộp và phụ kiện:
Hộp của P600 RGB có kích thước trung bình. tông màu đen xanh trắng. Thông số kĩ thuật được ghi song ngữ tiếng anh và tiếng việt.

Phụ kiện đi kèm theo P600 RGB chỉ gồm 1 cáp nguồn EU type và 4 ốc vặn nguồn. Hơi ít so với mặt bằng chung của các  sản phẩm tầm nguồn trung

II-PSU
1-Bên ngoài
P600 RGB có kích thước ATX tiêu chuẩn được sơn đen sử dụng quạt làm mát 120mm RGB. tương tự phần vỏ hộp . Phần nhãn mác trên nguồn của P600 RGB  chưa thật sự đem lại cảm giác cao cấp. Điều mà các NSX khi mới bắt đầu sản xuất các PSU chất lượng cao hay gặp phải

Công suất danh định 600W. Active PFC short range (180~264VAC). Single rail 12V@516W

P600 RGB sử dụng hệ thống cáp đen bọc lưới và cáp bẹ đen gồm có:
1x 24pin Mainboard (55cm)
1x 4+4pin ATX12V (60cm)
4x 6+2pin PCIex (55cm+15cm)
4x SATA (45cm+)
2x ATA (45cm+)
1x FDD

2-Bên trong:
Platform sử dụng trên P600 RGB  là sự hợp tác giữa Jetek và Super Flower.  Được gia công tại nhà máy Huetronics/Jetek thay vì tại nhà máy của Superflower. Platform này cũng được sử dụng trên series nguồn EVGA BT Bronze series.

Bảng linh kiện được sử dụng trên P600 RGB

Ở khu vực mạch lọc EMI đầu vào của P600 RGB  chúng ta có thể thấy khá giống mạch lọc EMI trên S12III.

Diode cầu GBU1006(10A) được bắt chung vào phiến tản nhiệt của tầng PFC và PWM. Tụ nguồn chính Teapo LH series có mức điện dung 330uF/420V. Mức điện dung này có thể tạm gọi là vừa đủ với 600W để đạt tiêu chuẩn ATX yêu cầu

Để nâng cao hiệu suất hoạt động P600 RGB  được trang bị thêm 1 rờ le mắc song song với NTC( Nhiệt điện trở) nhằm giảm hao phí qua nhiệt tại NTC khi PSU đã khởi động xong

P600 RGB được thiết kế hoạt động tại lưới điện  giải hẹp(Active PFC 180~264VAC) vì thế tầng  PFC chỉ sử dụng 1 Mosfet GP28S50G( 28A) đi kèm với 1 diode “khủng” RHRP1560 (15A) thật sự mà nói thì chỉ cần Diode cở 8A là quá đủ. Tất nhiên thừa còn hơn là thiếu.
Tầng PWM sử dụng 1 cặp Mosfet Oriental OSG60R180F ( 20A) thuộc dòng có nội trở thấp  (Low Rds(on))

IC Champion CM6800UBX  điều khiển hoạt động cho cả tầng PFC và PWM. Ngoài ra còn có thêm 1 IC green CM03AX có nhiệm vụ giảm hao phí tại chế độ nghỉ

Ở khu vực nắn dòng đầu ra là tổ hợp các diode xung (schottky diode) gồm có :
-Đường 12V : 1x EBR4EL45PT + 1x S40D60CL (2x 40A)
-Đường 5V và 3,3V sử dụng chung 1 loại S30M45C (30A)

IC giám sát hoạt động trên P600 RGB là loại Grenergy GR8323N ngoài 3 chế độ bảo vệ cơ bản OVP, UVP, SCP thì còn cung cấp thêm chế độ bảo vệ quá dòng OCP trên cả 3 đường điện

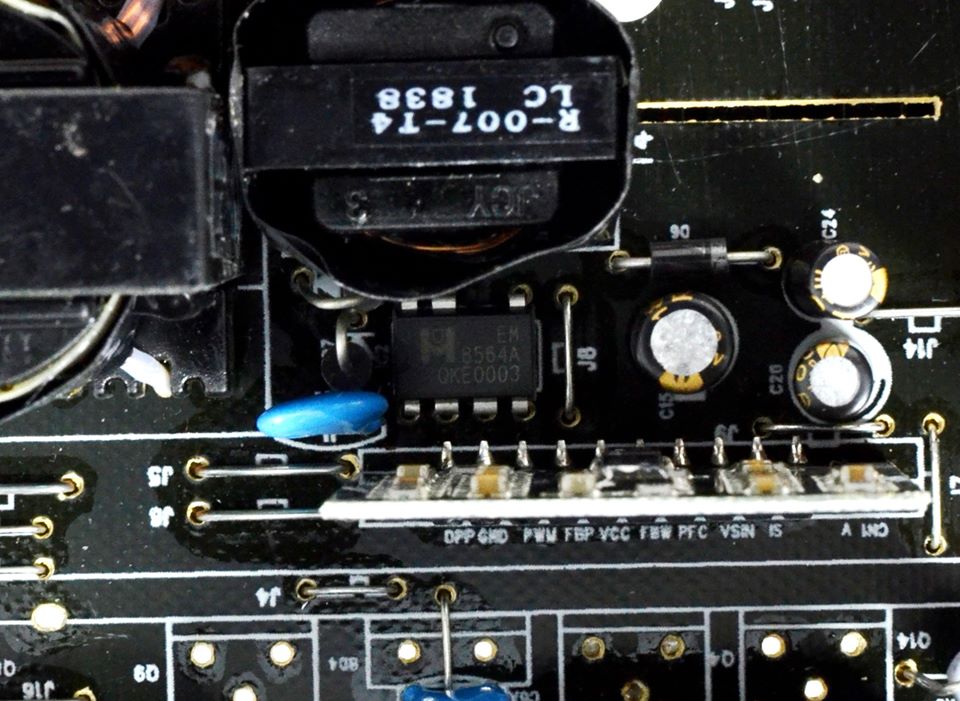

Các tụ lọc đầu ra tới từ hãng 12KJ của Đài loan. Từng xuất hiện trên các dòng PSU Hydance C4/C5. Đường cấp trước 5Vsb được tạo ra từ 1 IC combo EM8564A

Phần mạch in của P600 RGB  tương đối ổn các mối hàn sáng bóng tuy nhiên chưa được sạch vì lớp flux thừa. Ngoài ra có sự xuất hiện của 2 sợi dây cấp nguồn cho hệ thống Led RGB được hàn trực tiếp xuống mặt dưới của PCB . Có thể đây là giải pháp “tình thế” của Jetek khi họ sản xuất tới 2 dòng P600 .  có và không có Led RGB

III-Thử nghiệm
1-Thử tải:
P600 RGB  hoàn thành tốt các mức tải . Hiệu suất duy trì khá cao trên dưới 87%. Đường 12V dao động trong khoảng 0,43V~ 3,6% . Đường 5V và 3,3V lần lượt là 0,23V~ 4,7% và 0,09V~2,8%

2-Ripple & noise ( Nhiễu AC cao tần)
P600 RGB  có mức ripple noise khá tốt khi tất cả các đường điện đều dưới 30mV. Superflower mà!

10% load

20% load

50% load

80% load

100% load

CL12 load

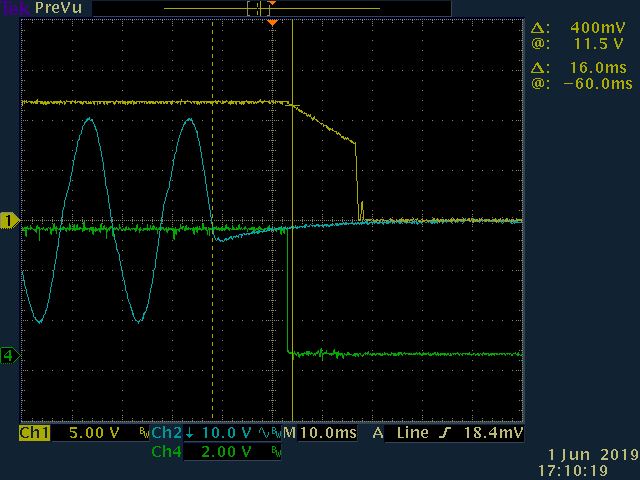

3-Hold up time ( thời gian lưu điện)
Thời gian lưu điện của P600 RGB thấp hơn tiêu chuẩn ATX khoảng 1mS. Nếu được trang bị tụ chính  390uF thì P600 RGB dễ dàng vượt qua bài kiểm tra này

4-Earth leak current ( Kiểm tra dòng rò)
Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 230VAC tương đương khoảng 253VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng  Chroma 19073 Hipot tester để đo dòng rò

5-Nhiệt độ làm việc và tốc độ quạt làm mát
Nhiệt độ môi trường 40-45°C

P600 RGB  sử dụng quạt làm mát Jetek có tốc độ tối đa khoảng 1800RPM.

IV-Kết luận:
Jetek P600 RGB có chất lượng điện áp và linh kiện khá . Hiệu suất cao trên dưới 87%@230VAC. Quạt làm mát hoạt động êm. hệ thống cáp đen hợp thời. Tuy nhiên như đã từng đề cập phía trên Jetek cần  đầu tư vào mẫu mã hình thức nhiều hơn khi tiếp cận phân khúc PSU tầm trung và cao cấp
P600 RGB là sự lựa chon cho các cấu hình tầm gaming trung sử dụng 01 VGA
Mức đánh giá : Khá
Ưu điểm:
-Hiệu suất cao trên dưới 87%@230VAC
-Ripple & Noise tốt
-Hoạt động êm. Led sáng
Khuyết điểm:
-Mẫu mã chưa ấn tượng
-Phụ kiện kèm theo ít

-Xin cảm ơn Jetek/Huetronics đã cung cấp sản phẩm Review!
