REVIEW - INWIN Force F1 600W

Tiếp tục series nguồn máy tính của hãng sản xuất case “sang chảnh” Inwin. Inwin Force series được định vị ở phân khúc tầm trung và hiện tại chỉ mới có một đại diện duy nhất là F1 600W .F1 600W có các tính năng chính tương đối giống với các PSU trong phân khúc của mình như 80Plus Bronze , Active PFC fullrange , DC to DC/ VRMs (Skylake ready), hệ thống cáp dạng bẹ đen ,..
I-Hộp và Phụ kiện
Hộp của F1 600W có thiết kế đơn giản với 2 tông màu chính trắng và xanh. Các thông số kỹ thuật được in trực tiếp phía mặt sau của hộp

Phụ kiện đi kèm theo F1 600W tương tự như dòng sản phẩm cao cấp hơn Premium basic gồm có: 1 cáp nguồn EU type, 1 túi dây rút, 1 túi ốc và 1 card QR code (e-manual)
.Với  Premium basic thì có vẻ phụ kiện chưa tương xứng với sản phẩm. Thì ở phân khúc “bình dân hơn” của F1 600W thì phụ kiện đi kèm như thế này có thể chấp nhận được

II-PSU

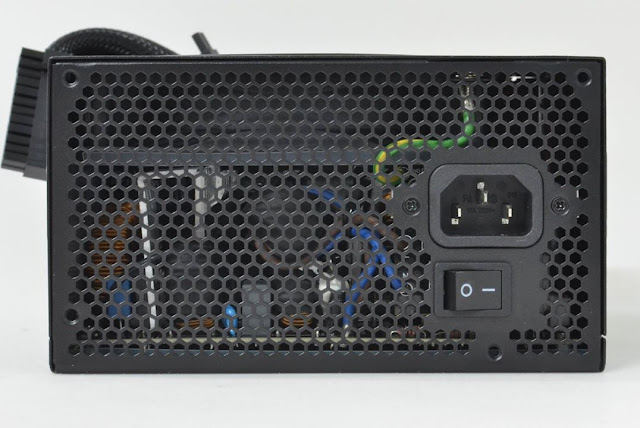

1-Bên ngoài
PSU có thiết kế phần vỏ sử dụng quạt làm mát 120mm nằm lệch về một bên, phải gọi là kinh điển vì  hầu như hãng nào cũng có một hoặc một vài dòng sản phẩm sử dụng thiết kế này.

Công suất danh định 600W Single 12V@50A, 80Plus Bronze , Active PFC full range 115~230VAC.

Hệ thống cáp bẹ đen mềm của F1 600W gồm có :
1x 24pin Mainboard (60cm)
1x 4+4pin ATX12V (55cm)
2x 6+2pin PCIex (50cm+10cm)
6x SATA (50cm+)
3x ATA (25cm+)
1x FDD

2-Bên trong
Vẫn sẽ là Sirfa/ High power làm đối tác sản xuất dòng sản phẩm F1 600W. Bo mạch tương đối thoáng, nằm lọt trong lớp vỏ. Platform sử dụng trên F1 600W nhìn khá là quen. Rất có thể được nâng cấp  từ platform sử dụng trên dòng Xigmatek Tauro Lite đã từng được review trước đây để phù hợp với các thế hệ VXL mới

Bảng linh kiện được sử dụng trên F1 600W

Ngay tại của ngõ AC đầu vào là 1 bo mạch nhỏ chứ thành phần hạn chế tia lửa điện và 1 IC green HF81 nhằm giúp F1 600W thỏa tiêu chuẩn tiết kiệm điện EuP lot 6 để có thể bán ở một số nước thuộc châu âu
2 tầng lọc nhiễu EMI được hàn trên bo mạch chính với đầy đủ 2 tầng lọc với các cuộn cảm được bọc co nhiệt kĩ càng, bên cạnh đó không thể thiếu linh kiện chống sét MOV

Diode cầu GBU1006(10A) được bắt trên 1 phiến tản nhiệt khá to đảm bảo khả năng hoạt động ở cường độ cao . tụ nguồn chính của F1 600W là loại LE series có trị số 390uF/400VDC đến từ hãng Teapo .

Do là  PSU fullrange hoạt động trên cả hai lưới điện 115VAC và 230VAC vì thế tầng PFC trên F1 600W đươc đầu tư  bài bản với 2 Mosfet Infineon IPP60R190P6  (20,2A) thuộc dòng coolmos 6 với nội trở Rds(on) thấp  đi kèm với 1 Boost diode BYC10-600 với trị số  lên tới 10A
Tầng PWM nhẹ nhàng hơn với một cặp MMFT60R380P (11A) tới từ hãng MagnaChip (Korea)
Cả 2 tầng PWM và PFC đều nhận sự điều khiển từ IC combo Champion CM6805BG

Ở khu vực nắn dòng DC đầu ra là sự xuất hiện của 4 Mosfet nắn dòng chủ động PRM6R5N08CT (70A x4) với công suất thiết kế lên tới 280A gấp hơn 5 lần mức công suất danh định 50A của F1 600W. cảm biến nhiệt của mạch smart fan cũng được đính trên phiến tản nhiệt của 4 Mosfet này

Đường 5V và 3,3V được tạo ra từ mạch VRMs (DC to DC) với sự điều khiển của  IC 2 kênh APW7159C lái 4 Mosfet Advanced Power AP3R303GMT chia đều cho 2 đường điện.
Đường -12V với công suất chỉ khoảng 3W được tạo ra từ IC ổn áp KIA 7912
Đường 5Vsb không sử dụng 1 IC combo   để phát xung + lái biến áp mà sử dụng 1 IC đóng gói dạng Sot23-6 lái 1 Mosfet UTC 2N65KL (2A) mà rất tiếc chưa tìm được chính xác tên

IC giám sát hoạt động của F1 600W là loại weltrend WT7527V cung cấp 4 chế độ bảo vệ cơ bản (OCP,OVP,UVP,SCP)

Mạch in của F1 600W sạch và bóng chân linh kiện được cắt gọn gàng. Tuân thủ tiêu chuẩn RoHS , tất nhiên nếu không có  điểm hàn tay khá là vô duyên ra thì sẽ  hoàn hảo

III-Thử nghiệm
1-Thử tải
F1 600W dễ dàng hoàn thành các mức tải với hiệu suất tối đa tại 230VAC lên tới 88% . đạt tiêu chuẩn 80Plus Bronze . Đường 12V dao động trong khoảng  0,13V~ 1,16% . Hai đường 5V và 3,3V lần lượt là 0,15V~ 3,02% và 0,15V~4,5%

2-Ripple & Noise ( Nhiễu AC cao tần)
Ripple & Noise của F1 600W chỉ dừng ở mức khá khi các đường điện đều dao động từ 40mV trở lại. nằm trong khu vực an toàn giới hạn của chuẩn ATX. Nhưng thật sự ở thời điểm hiện tại dưới sự cạnh tranh không khoan nhượng với 2 kẻ cầm đầu S12II/M12II và M5+ thì F1 600W cần phải làm tốt hơn nữa

10% Load (12V- Vàng, 5V- xanh dương, 3,3V- tím, 5Vsb- xanh lá)

20% load

50% load

80% load

100% load

CL12 Load

3-Hold up time ( thời gian lưu điện)
Thời gian lưu điện của F1 600W chỉ đạt 13,2mS thấp hơn tiêu chuẩn ATX gần 3mS. Đường 12V rời khỏi khu vực an toàn sau 15,4mS .

4-Earth leakage current (Kiểm tra dòng rò)
Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 230VAC tương đương khoảng 253VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng  Chroma 19073 Hipot tester để đo dòng rò

5-Nhiệt độ làm việc và tốc độ quạt làm mát
Nhiệt độ môi trường >40°C

F1 600W sử dụng quạt làm mát power year PY-1225M12S Sleeve bearing có tốc độ tối đa khoảng 1800RPM . Trong quá trình thử tải mạch smart fan phản ứng khá nhạy mới việc thay đổi các mức tải . để gọi là êm thì có hơi cường điệu nhưng với max khoảng 1800RPM rõ ràng F1 600W sẽ đỡ ồn hơn các PSU cùng phân khúc sử dụng quạt làm mát 120mm có tốc độ trên 2000RPM

IV-Kết luận:
INWIN Force F1 600W có chất lượng linh kiện  cũng như phẩm chất điện áp khá . Với hiệu suất khá cao (88%) cũng như hệ thống cáp bẹ đen mềm giúp người sữ dụng dễ dàng lắp đặt. F1 600W đem tới thêm 1 sự lựa chọn  được trang bị mạch VRMs /DC to DC ở phân khúc tầm trung cho người sử dụng
Mức đánh giá : Khá
Ưu điểm:
-Hiệu suất cao 80Plus Bronze ( upto 88%@230VAC)
-Hệ thống cáp bẹ đen mềm
-DC to DC /VRMs
Khuyết điểm:
-Ripple noise cần cải thiện thêm 1 chút thì sẽ “hấp dẫn” hơn

Xin cảm ơn INWIN đã cung cấp sản phẩm Review!
