REVIEW - ASUS ROG THOR Platinum 1200W


Khoảng 10 năm  về trước khi ASUS đem tới người dùng Việt Nam dòng sản phẩm ASUS Atlas 450/550W. Tại thời điểm đó chưa được sự đón nhận từ người tiêu dùng do giá thành những bộ nguồn công suất thực còn rất cao. Trải qua hơn một thập kỉ ASUS đã quay lại thị trường này với thế hệ PSU mới, đẹp và mạnh mẽ hơn thuộc phân khúc cao cấpASUS THOR Platinum series được ASUS giới thiệu lần đầu ở computex 2018 tại Đài loan . Với 2 phiên bản 1200W và 850W đều do Seasonic sản xuất .Sử dụng linh kiện chất lượng, chứng nhận hiệu suất 80Plus Platinum. Bên cạnh đó ASUS còn trang bị thêm màn hình OLED hiển thị công suất tiêu thụ và đồng bộ led với mainboard ASUS qua phần mềm Aura.

I-Hộp và Phụ kiện
Hộp của THOR 1200W có kích thước tương đối lớn. Mẫu mã và cách đóng gói  dễ dàng thỏa mãn những tín đồ công nghệ khó tính. Các thông tin  tính năng sản phẩm được in chi tiết ở mặt sau của hộp






Phụ kiện kèm theo THOR 1200W  đa dạng gồm có :
-1x cáp nguồn US type
-1x túi đựng dây cột cáp
-1x túi đựng ốc, dây rút (ziptie)
-1x túi nẹp cáp nguồn Cable mod
-1x Sticker ROG
-1x Sách HDSD


II-PSU
1-Bên ngoài
Đẹp! . Từ duy nhất diễn tả khi lần đầu “trên tay” sản phẩm THOR 1200W. ASUS luôn là cái tên đi đầu trong xu thế tạo độ “ngầu” trên linh kiện PC  . Họ đã làm điều đó rất tốt với thế hệ Mainboard ROG. và PSU ROG cũng không ngoại lệ.
Ở THOR 1200W ngoài các tính năng thường thấy ở một bộ nguồn máy tính (PSU). ASUS còn cung cấp thêm các tính năng “hoa lá hẹ” như hiển thị công suất tiêu thụ( đầu vào) thông qua 1 màn hình OLED nhỏ . Đồng bộ hóa dãy led 2 bên hông với Mainboard ASUS thông qua phần mềm Aura









Công suất danh định 1200W. single rail 12V@100A, Active PFC fullrange 100~240VAC, 80Plus Platium

THOR 1200W sử dụng hệ thống cáp dạng rời được chia làm 2 loại
-Các cáp thường được người dùng “show off” sẽ sử dụng loại cáp sleeve ( bọc lưới từng sợi)
1x 24pin Mainboard (60cm)
2x 4+4pin ATX12V (65cm)
4x 6+2pin PCIex (67,5cm)
-Phần cáp còn lại như Sata, ata,... vẫn dùng dạng cáp bẹ đen bình thường do các cáp này thường được giấu phía mặt lưng case
12x SATA (40cm+)
5x ATA (45cm+)
4x 6+2pin PCIex (67,5cm+7,5cm)
2x Addressable RGB cable
1x FDD (adaptor)
1x SATA 3.3 (adaptor)



2-Bên trong
Cấu tạo vỏ của THOR 1200W khá cầu kì, với 4 mảnh ghép lại bằng hơn chục con ốc. và không hề có sự hiên diện của tem Void.
THOR 1200W sử dụng Platform PRIME Ultra Platinum. Được ASUS và Seasonic tinh chỉnh thêm khả năng làm mát. Các khối tản nhiệt lớn được cắt gọt theo “phong cách” ROG khiến phần mạch của THOR 1200W cũng “ngầu” không thua gì phần vỏ bên ngoài.





Bảng linh kiện được sử dụng trên THOR 1200W


Tầng lọc nhiễu EMI đầy đủ với 2 tầng lọc và các tụ dập tia lửa điện ngay ngõ vào. Sử dụng các cuộn lọc có kích thước lớn đảm bảo khả năng chịu tải cao liên tục.
Cặp Diode cầu Shindengen LL25XB60 (25A x2) được bắt vào một khối tản nhiệt có kích thước lớn hơn rất nhiều so với phiên bản PRIME Ultra Platinum . Giúp phần linh kiện nóng nhất nhì trong PSU này được tản nhiệt tốt hơn



THOR 1200W trang bị 1 cặp tụ lọc nguồn chính Hitachi HU series với tổng mức điện dụng lên tới 1290uF 400VDC dễ dàng đem lại  thời gian lưu điện dài “miên man” .
Thành phần giảm dòng khởi động NTC đi kèm với 1 rờ le có nhiệm vụ giảm dòng đi qua NTC khi PSU đã khởi động xong, giúp giảm tải và hao phí qua nhiệt trên NTC


Tầng PFC  sử dụng 1 cặp Mosfet Infineon IPP60R099C6(37,9A) thuộc dòng CoolMos C6 có nội trở  thấp đi kèm với Boost diode 10A dưới sự điều khiển của IC On semi NCP1654


Tầng PWM sử dụng mạch cầu H (full-brigde) với 4 Mosfet IPP50R199CP. Điều khiển bởi IC Champion CM6901T6X thông qua 2 IC driver cách li Silicon labs Si8230BD, hoạt động dưới thiết kế mạch cộng hưởng LLC giảm tổn hao khi chuyển mạch.


Đường 12V được nắn bởi 8 Mosfet Nexperia  PSMN1R0-40YLD  có công suất thiết kế lên tới 280A@25°C  và 198A@100°C.  Thực tế thông số này còn phụ thuộc vào khả năng tản nhiệt của thiết kế mạch. Vì thế THOR 1200W đính thêm 2 khối tản nhiệt nhôm ở mặt trên của bo mạch giúp tăng cường khả năng tản nhiệt cho mosfet, bên cạnh lớp vỏ mặt lưng của PSU




Đường 5V và 3,3V được tạo ra từ 1 bo Module VRMs (DC to DC)  nhỏ với sự điều khiển của 1  IC anpec APW7159C 2 kênh lái 6 Mosfet Nexperia 4030DLV chia đôi cho mổi đường. Các Mosfet này được tản nhiệt qua 1 tấm nhôm nhỏ bắt chặt vào bo Module

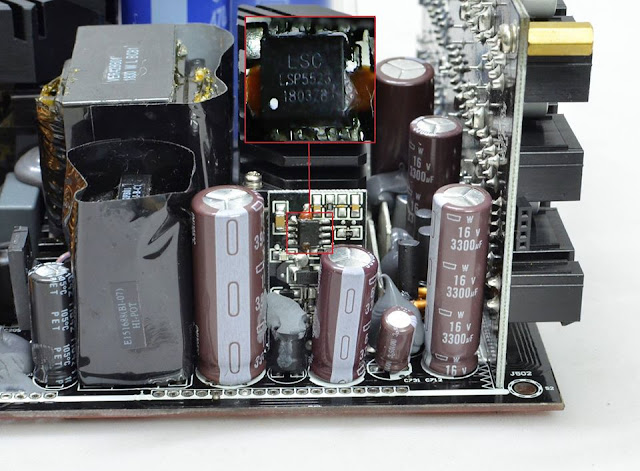

Để nâng hiệu suất lên cao nhất có thể thì những đường cấp gần như không được sử dụng như đường -12V cũng được đầu tư bài bản với 1 mạch hạ áp (buck) riêng với IC  LSP5523 , Đây là điều mà Seasonic luôn áp dùng cho dòng sản phẩm tầm cao của mình từ thế hệ X series đầu tiên cách đây gần 10 năm
Đường cấp trước 5VSB sử dụng IC phát xung riêng biệt LD7750RGR lái 1 Mosfet 6N65K3

IC giám sát hoạt động của THOR 1200W là Weltrend WT7527V với 4 chế độ bảo vệ cơ bản OCP,SCP,UVP,OVP . Có thể vì Seasonic & ASUS không muốn chỉnh sửa lại quá nhiều thiết kế gốc nên khối mạch với tiện ích đi kèm của ASUS được “đính kèm” hoạt động độc lập với khối mạch công suất chính.

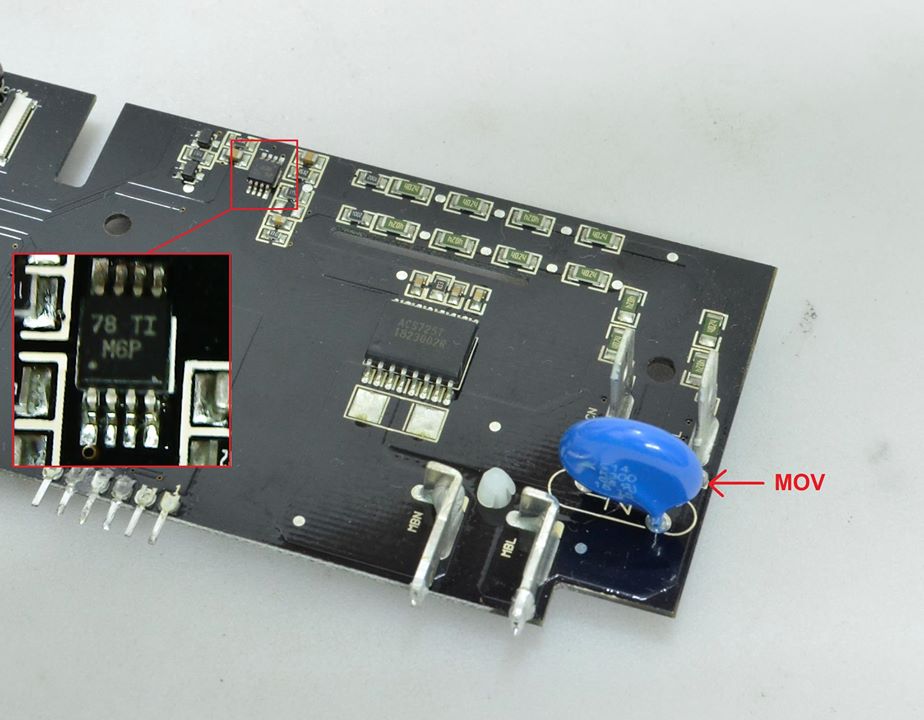

Các thông sốvề điện áp / cường độ dòng  được thu thập qua các điện trở hạ áp kết nối với 1 Opamp LM358ADGKR  và sensor dòng  Allegro ACS725T. Bộ não của khối mạch này là IC điều khiển ARM Atmel ATSAM4N8A và IC nhớ  Microchip SST26VF016B có nhiệm vụ tính toán công suất để hiện thị qua 1 màn hình OLED nhỏ phía bên hông PSU cũng như đồng bộ tính hiệu led theo Mainboard



THOR 1200W sử dụng 100% tụ điện đến từ nhật bản. Bo jack cắm cáp modul sử dụng hoàn toàn tụ rắn FPCAP giúp đem lại sự bền bỉ trong điều kiện hoạt động liên tục
Mạch in của THOR 1200W có màu đỏ . Các mối hàn đều “chuẩn man” , các chân linh kiện được tỉa gọn. Tuân thủ tiêu chuẩn RoHS


III-Thử nghiệm

1-Thử tải
THOR 1200W hoàn thành tốt các mức tải. Hiệu suất duy trì trên dưới 90% đạt 80Plus Platinum. Ưu điểm của platform PRIME chính là dao động điện áp cực nhỏ . Điều này thể hiện qua kết quả đường 12V dao động trong khoảng 0,06V ~0,5%, đường 5V và 3,3V lần lượt là 0,08V~1,5% và 0,06V~1,9%



2-Ripple & Noise ( Nhiễu AC cao tần)
Ripple Noise của THOR 1200W tốt. Đường 12V dao động dưới 20mV, đường 5V và 3,3V dưới 10mV

10% Load

20% Load

50% Load

80% Load

100% Load

CL12 Load

3-Hold up time ( Thời gian lưu điện)
Không ngạc nhiên khi thời gian lưu điện của THOR 1200W đạt  20mS vượt tiêu chuẩn ATX 16mS. Đường 12V rời khỏi khu vực an toàn sau tới 25mS


4- Nhiệt độ làm việc và tốc độ quạt làm mát
Nhiệt độ môi trường 40-45°C

THOR 1200W sử dụng quạt làm mát Power logic PLA13525b12M Dual ball bearing 135mm. Có tốc độ tối đa chỉ khoảng 1000RPM. THOR 1200W được trang bị tính năng Semi Fanless . quạt làm mát sẽ không hoạt động khi PSU đủ nóng giúp đem lại sự êm ái tối đa cho người sử dụng


IV-Kết luận
ASUS THOR Platinum 1200W có chất lượng linh kiện và điện áp tốt. mẫu mã đẹp . hoạt động êm ái (Semifanless). Hoàn hảo cho các cấu hình cao cấp nhất hiện nay . Điểm hạn chế có lẽ nằm ở ASUS muốn THOR Platinum phục vụ cho riêng hệ sinh thái ROG của mình khi trang bị tính năng Addressable Led RGB chỉ mới có mặt trên Mainboard ASUS.
Điều mà người viết cảm thấy nên có thêm ở THOR Platinum chính là cái màn hình OLED. Ngoài hiện thị số Watt/công suất tiêu thụ có phần hơn đơn điệu. Thì có thể cho phép người dùng  thêm những dòng trạng trái của mình thì sẽ hoàn hảo hơn
 Mức đánh giá: Rất tốt
Ưu điểm:
-Điện áp tốt
-Hiệu suất cao trên dưới 90% (80Plus Platinum)
-Linh kiện chất lượng (100% tụ nhật)
-Mẫu mã đẹp
-Hoạt động êm ái
Khuyết điểm
-Hiện tại chưa có thông tin về giá cả dòng sản phẩm này

Xin cảm ơn ASUS đã cung cấp sản phẩm Review!
