REVIEW - Corsair RM750x V2 (750W)
Hòa theo xu thế nhỏ gọn các nhà sản xuất cùng nhau thu nhỏ các dòng sản phẩm của mình. Thế hệ PSU RMx V2 đã chính thức được Corsair cho ra mắt với các mức công suất 650/750/850W . Hẳn đây là câu trả lời tuy có hơi chậm dành cho EVGA G3 series Khi dòng G3 đã được công bố cách đây gần 1 năm.Ngoài các thông số chung như: Hiệu suất 80Plus Gold, Full modullar ,... Các điểm đổi mới được của dòng RMx V2 so với thế hệ tiền nhiệm RMx đầu tiên phải kể đến kích thước nhỏ gọn , hoạt động êm ái hơn và điện áp được cải thiện
I-Hộp và Phụ kiện
RM750x V2 sử dung dạng hộp 1 lớp với mẫu mã tương tự dòng RMx. Sử dụng tông màu chủ đạo vàng đen của Corsair, các thông số kĩ thuật được in chi tiết ở các mặt bên của hộp
Phụ kiện đi kèm của RM750x V2 gồm có: 1 cáp nguồn US type, 1 túi dây rút & ốc , sticker , 1 túi cáp và 1 sách HDSD
II-PSU
1-Bên ngoài
Corsair thu nhỏ chiều dài của RM750x V2 đi 2cm so với thế hệ cũ. Phần vỏ được sơn đen và vẫn sử dụng quạt làm mát 135mm
Công suất danh định : 750W, Single rail 12V@62,5A, Active PFC fullrange 100~240VAC.
RM750x V2 sử dụng 100% cáp rời gồm có:
1x 24pin Mainboard (60cm)
2x 4+4pin ATX12V (65cm)
4x 6+2pin PCIex (60cm+15cm)
9x SATA (60cm+)
8x ATA (60cm+)
1x FDD
2-Bên trong
Corsair bố trí lại vị trí các linh kiện trên thế hệ RM750x V2 giúp thu gắn kích thước bo mạch chính. Thay đổi lõi biến áp xung từ ERL sang PQ nhỏ gọn hơn .CWT vẫn là nhà máy sản xuất dòng sản phẩm RMx V2
Bảng linh kiện được sử dụng trên RM750x V2
Thành phần mạch lọc nhiễu EMI đầy đủ với 2 tầng lọc . Các cuộn cảm & MOV được bọc co nhiệt cẩn thận .
RM750x V2 sử dụng 1 cặp diode cầu GBU1506 (15A x2) được đính trên 1 phiến tản nhiệt riêng biệt. Cặp tụ chính Nichicon GG series có dung lượng tổng 860uF 400VDC đảm bảo khả năng thỏa tiêu chuẩn ATX

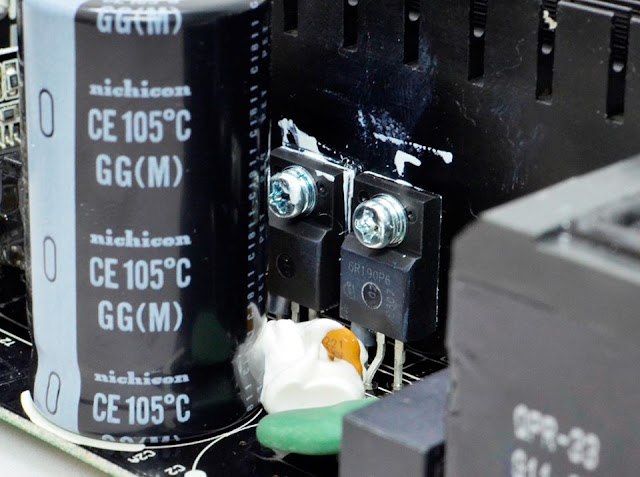

Tầng PFC sử dụng 1 cặp Mosfets Vishay SiHF22N60E ( 21A) và 1 Mosfet SPN5003 giúp giảm công suất tiêu thụ không tải . Và tầng PWM sử dụng 1 cặp Infineon IPA60R190P6 (20,2A). Với sự điều khiển từ 2 IC champion CM6500UNX (PFC) và CM6901X (PWM)
Thành phần giảm dòng khởi động của RM750x V2 được trang bị thêm rờ le đấu song song với NTC so với phiên bản thế hệ trước. Đây là 1 sự nâng cấp đáng giá ở các PSU công suất cao khi dòng tải chạy qua NTC gây hao tổn khá lớn
Các khối mạch nắn dòng 12V và 5V & 3,3V VRMs giờ đây được thu nhỏ thành 2 modul dạng cắm nằm sát bên nhau . Đường 12V được nắn bởi 6 Mosfets International rectifier IRFH7004TRPBF được làm mát trực tiếp từ quạt .
Trên bo modul chứ IC giám sát hoạt động Weltrend WT7502 cung cấp các tính năng bảo vệ cơ bản (OVP, UVP, SCP) . phía bên trái có sự xuất hiện của 1 MCU PIC16F1503 và 1 Opamp LM393G hổ trợ tính năng Smart fan
Các tụ lọc đầu ra của nichicon HE series có tuổi thọ cao 4000-5000h@105oC đi kèm với các tụ rắn FPCAP . Đường mạch bo jack cắm modul được gia cố tăng tải bằng các thanh đồng lớn. Qua nhiều mùa “coin” thì các nsx đã bắt đầu tập trung vào việc tăng tải trên đường mạch. Nhưng khó mà đỡ được các trường hợp quá tải cháy jack/mach khi người dùng dùng vượt quá khả năng chịu đựng của jack cắm (molex/sata cable)
phần mạch in của RM750x V2 sạch đẹp mối hàn sáng bóng tuân thủ tiêu chuẩn RoHS
III-Thử nghiệm
Kể từ ngày 8/8/2018 các bộ nguồn sẽ được thử nghiệm ở mức nhiệt độ môi trường 40~45oC nhằm mô phỏng điều khiện sử dụng thực tế tại Việt Nam
1-Thử tải
RM750x V2 hoàn thành tốt các mức tải với hiệu suất trên dưới 90% đạt chuẩn 80Plus Gold. Các đường điện đều dao động nhỏ với đường 12V trên dưới 0,13V~1% , Đường 5V là 0,07V~1,4% và Đường 3,3V là 0,09v~2,8%
2-Ripple & Noise ( Nhiễu AC cao tần)
Với mức nhiễu tối đa của các đường điện chỉ 10mV và đường 12V tối đa chỉ 8mV. RM750x V2 chính thức vượt qua Leadex II 750W, và dẫn đầu các PSU 80Plus Gold về mức độ nhiễu.
Để làm được điều này Corsair tiếp tục sử dụng hệ thống cáp nguồn Type 4 có đính các tụ rắn lọc nhiễu
10% load
20% load
50% load
80% load
100% load
CL12 Load
3-Hold up time ( thời gian lưu điện)RM750x V2 đạt 17,8mS thỏa tiêu chuẩn ATX yêu cầu và đường 12V rời khỏi khu vực an toàn sau hơn 21mS
4-Nhiệt độ làm việc và tốc độ quạt làm mát
Nhiệt độ môi trường 40-45oC
RM750x V2 sử dụng quạt làm mát NR135L 135mm Rifle Bearing có tốc độ tối đa chỉ 1000RPM Đem lại độ yên tỉnh cao nhất có thể . Tính năng semi fanless hoạt động nhạy khi quạt bắt đầu quay khi tải trên 50% công suất danh định .
IV- Kết luận
Corsair RM750x V2 có phẩm chất điện áp tốt. Linh kiện chất lượng , hiệu suất trên dưới 90% (80Plus Gold). Hoạt động êm ái cùng với kích thước thu nhỏ dể dàng lắp đặt hơn so với thế hê trước. Và cuối cùng Corsair đã chịu trang bị 2 đầu cấp nguồn CPU 8pin cho dòng sản phẩm 750W . Thật sự mà nói thì khó có thể tìm được khuyết điểm ở RM750x V2 khi Corsair đã khắc phục các khuyết điểm còn tồn tại của thế hệ trước
RM750x V2 là sự lựa chọn tốt cho các cấu hình Hiend hiện nay
Mức đánh giá : Rất tốt
Ưu điểm:
-Linh kiện chất lượng ( 100% tụ nhật)
-Điện áp , Ripple noise tốt
-Hiệu suất cao trên dưới 90% ( 80Plus Gold)
-2 đầu CPU 8pin
-Hoạt động êm
Khuyết điểm:
-chắc chỉ còn có thể là giá
Xin cảm ơn Corsair đã cung cấp sản phẩm review!
