REVIEW - Seasonic Focus Gold 750W


Là sản phẩm có mức công suất lớn nhất trong dòng sản phẩm Focus Gold đến từ Seasonic  từng  được review phiên bản 450W trước .
So với người anh Focus+ Gold 750W , thì Focus Gold 750W chỉ được trang bị 1 đầu 4+4pin ATX12V. Cũng như hệ thống cáp là dạng Semi-modular giúp đem lại mức gia cạnh tranh hơn trong phân khúcI-Hộp và phụ kiện

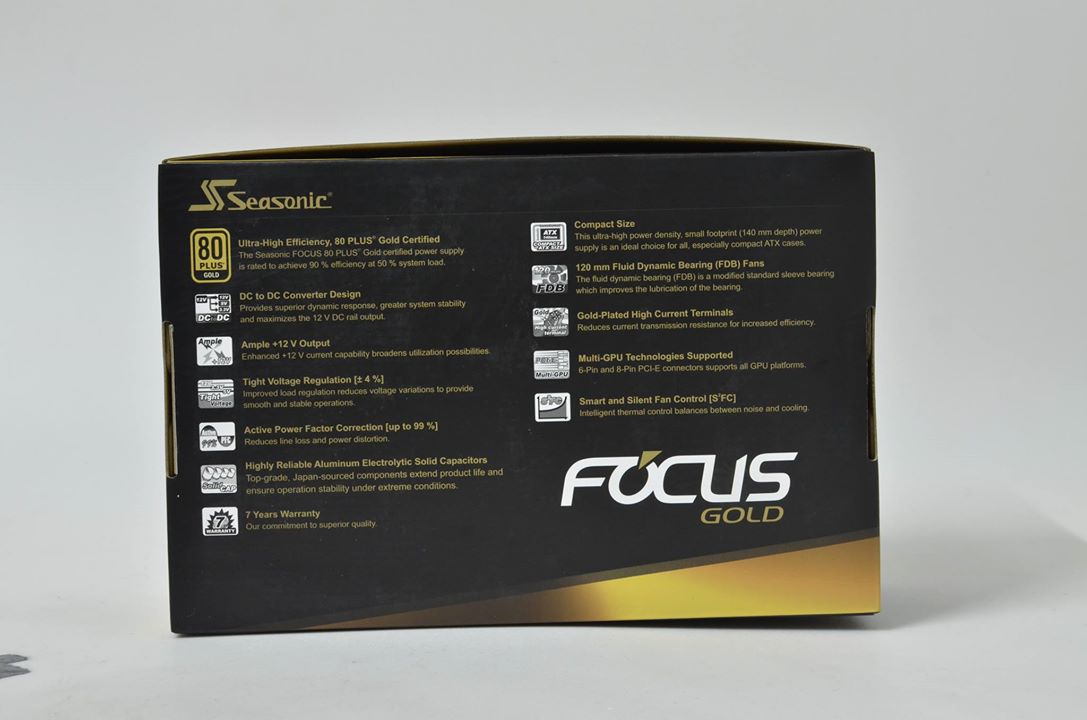

Hộp của Focus Gold 750W tương đồng về kích thước nhỏ nhắn cũng như tone màu nhũ vàng với dòng 450W đã  review .





Phụ kiện đi kèm theo Focus Gold 750W gồm có : 1 cáp nguồn EU type , 1 sách HDSD ,2 Túi giấy đựng cáp & nguồn . 1 Túi nhỏ (chứa sticker , dây rút , dây cột cáp và 4 con ốc)


II-PSU
1-Bên ngoài
Vẫn là kích thước nhỏ nhắn thường thấy. Được sơn đen với hoa văn dập nổi, sử dụng quạt làm mát 120mm

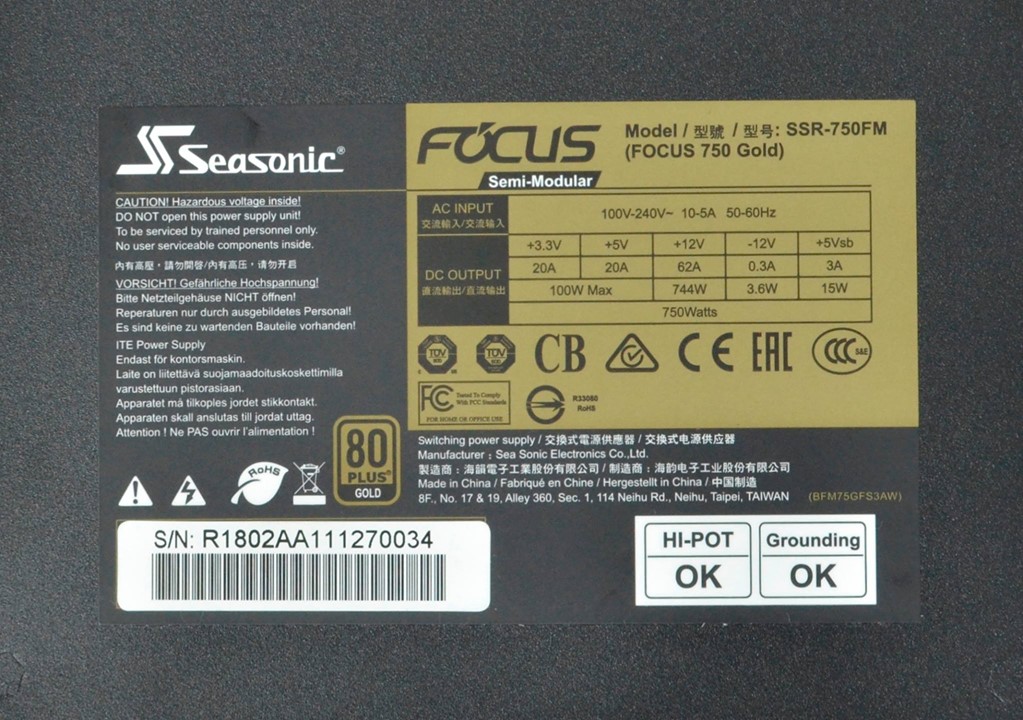

Công suất danh định 750W , Single rail 12V@62A , Active PFC , 80Plus Gold

Hệ thống cáp semi modul của Focus Gold 750W gồm có:
1x 24pin Mainboard (60cm)- cáp liền
1x 4+4pin ATX12V (60cm)- cáp liền
2x 6+2pin PCIex (65cm+10cm)- cáp liền
2x 6+2pin PCIex (65cm+10cm)
8x SATA (45cm+)
3x ATA (45cm+)
1x FDD (adaptor)


2-Bên trong
Kích thước nhỏ gọn luôn là ưu điểm lớn của dòng Focus Gold và Focus+ Gold. Seasonic thậm chí còn đưa mức công suất 1000W vào trong kích thước ATX tiêu chuẩn với sản phẩm Focus+ Gold 1000W.



Bảng linh kiện được sử dụng trong Focus Gold 750W

Tầng lọc nhiễu EMI vẫn được chia làm 2 phần . Phần thứ nhất được đính trên jack cắm AC đầu vào chứa IC green CM02X . Phần thứ hai cũng là phần chính của mạch lọc EMI chứa thành phần chống sét MOV được hàn trên bo mạch chính
Focus Gold 750W sử dụng tới 1 cặp diode cầu GBU1508 (15Ax2) được đính trên một phiến tản nhiệt riêng biệt. Giúp hoạt động ổn định trong điều kiện hoạt động liên tục



Tầng PFC của Focus Gold 750W sử dụng 1 cặp Mosfet Infineon IPA50R190CE (24,8A@25 °C ) thuộc dòng  CoolMOS CE  có hiệu năng trên giá thành rất tốt.  Đươc khá nhiều nhà sản xuất nguồn sử dụng trong các dòng sản phâm tầm trung- cao  . kèm theo  Boost diode STTH8S06D (8A). Ngay sát bên là thành phần giam dòng khởi động (NTC & Relay)
IC điều khiển cho tầng PFC là loại champion CM6500UNX


Focus Gold 750W sử dụng tụ chính của Hitachi HU series 105 °C  có thông số 560uF/400VDC  . Mức dung vừa đủ cho 750W công suất thực

Tầng PWM sử dụng kiểu mạch cầu H (Full Bridge) với 4 Mosfet ST microelectronic STP10NK60ZFP(10A@25 °C ). Được điều khiển thông qua IC champion CM6901T6X


Có 4 Mosfets  Nexperia PSMN2R6-40YS (100A@25 °C ) làm nhiệm vụ nắn dòng cho duy nhất đường 12V từ biến áp. Được quạt làm mát gián tiếp thông qua các thanh đồng ở mặt trên của bo mạch chính
Tương tự Focus Gold 450W . Đường 3,3V và 5V của Focus Gold 750W được tạo ra từ 1 modul VRM với 2 IC ubiq uP1504S lái 2 Mosfet QM3004D.


IC giám sát hoạt động Weltrend WT7527V cung cấp 4 chế độ bảo vệ OCP/UVP/OVP/SCP
Mạch cấp trước 5Vsb sử dụng 1 IC combo EM8569C


Và hiển nhiên “tụ nhật” ở mọi nơi .


phần mạch in của Focus Gold 750W các mối hàn sạch đẹp không có vết hàn thừa tuân thủ tiêu chuẩn RoHS và Được phủ 1 lớp keo bảo vệ chống oxi hóa

III-Thử nghiệm
1-Thử tải
Focus Gold 750W hoàn thành tốt  . Hiệu suất duy trì trên dưới 90% đạt tiêu chuẩn 80Plus Gold.
Đường 12V dao động rất nhỏ trong khoảng 0,11V~0,91% . Đường 5V và 3,3V lần lượt là 0,1V~2,18% và 0,1V~3,27%



2-Ripple & Noise ( Nhiễu AC cao tần)
Ripple & Noise của Focus Gold 750W ở mức khá tốt  khi đường 12V tối đa vọt lên ~41mV. các đường còn lại đều dưới 30mV
 10% load

 20% load

 50% load

 80% load

 100% load

CL12 load

3-Hold up time ( thời gian lưu điện)
Focus Gold 750W thỏa yêu cầu của chuẩn ATX khi hold up time đạt 17,6mS (>16mS) và đường 12V rời khỏi khu vực an toàn sau hơn 20mS. Không có gì lạ khi hầu như các  sản phẩm nguồn của Seasonic từ dòng thấp tới cao đều được họ trang bị tụ chính “tương xứng” với mức công suất danh định


4- Tiết kiệm năng lượng ở chế độ nghỉ (EuP lot 3 & lot 6 )
 kiểm tra này sẽ xác định khả năng tiết kiệm điện năng khi nguồn ở trạng thái off/standby. Ở các bộ nguồn có  chứng nhận EuP lot 6 2013 hay EuP lot 3 2014

5- Nhiệt độ làm việc và tốc độ quạt làm mát
Nhiệt độ môi trường 34 °C

Focus Gold 750W sử dụng quạt làm mát Honghua HA1225M12F-Z FDB Fan . Có tốc độ tối đa 2050RPM.
Fan Curve của Focus Gold 750W cao hơn Focus Gold 450W rất nhiều khi tốc độ tối đa lên tới gần 1900RPM. Do mức công suất lớn hơn cũng như tỏa nhiệt nhiều hơn  nên Seasonic cần phải tăng cường khả năng làm mát giúp PSU tránh quá nhiệt trong trường hợp hoạt động liên tục


IV-Kết luận
Focus Gold 750W có chất lượng điện áp tốt linh kiện chất lượng, Đường 12V dao động nhỏ   hiệu suất hoạt động cao trên dưới 90% . Hoạt động có phần hơn ồn. Do phải đánh đổi khả năng làm mát.
Mức đánh giá : Tốt
Ưu điểm:
-Kích thước nhỏ gọn trong phân khúc 750W+
-Đường 12V dao động nhỏ
-Hiệu suất cao trên dưới 90% ( 80Plus Gold)
-Linh kiện chất lượng ( tụ nhật)
Khuyết điểm:
-Hoạt động ồn khi tải nặng (>80% load)

Xin cảm ơn Seasonic đã cung cấp sản phẩm review!
