REVIEW - Corsair RM750i (750W)

Là người anh em song sinh với Series Corsair RMx , Corsair RMi có cấu trúc mạch chính tương tự người  em của mình là RMx và được  trang bị thêm các tính năng thân thiện với người dùng thừa hưởng  từ dòng HXi/AXi . Cho phép người dùng tác động vào các chế độ bảo vệ cũng như tốc độ quạt làm mát qua phần mềm Corsair LinkRMi có các mức công suất từ 650w cho tới 1000W. Hiệu suất 80Plus Gold.
Sản phẩm của ngày hôm nay là phiên bản RM750i với mức công suất danh định  750W

I-Hộp và Phụ kiện

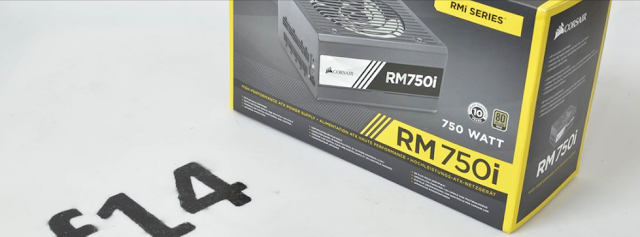

Về bao bì sản phẩm RM750i có chung thiết kế với RMx. Hộp có kích thước tương đối lớn,  Tông màu vàng đen

Phụ kiện đi kèm RM750i gồm có : 1 túi cáp , 1 bịch dây rút & sticker , 1 cáp nguồn chuẩn US , và sách HDSD

II-PSU
1-Bên ngoài

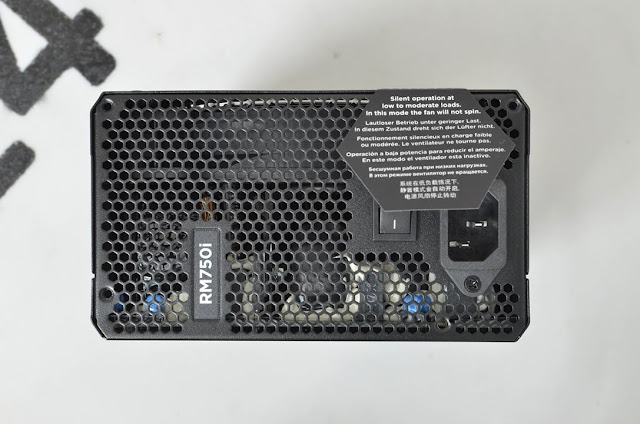

RM750i có kích thước tương đối dài so với mức công suất 750W do sử dụng quạt làm mát 135mm , Vỏ được dập nổi vát góc và sơn đen tương tự RMx

Ở các PSU Corsair digital link “i” như RMi/HXi/AXi thế hệ mới ngoài cổng I2C giao tiếp với adaptor Corsairlink . PSU sẽ được trang bị thêm 1 cổng Mini USB để thuận tiện trong việc kết nối với PC cũng như giúp việc đi dây  trở nên thuận tiện hơn. Điều hiện đang gây khó khăn cho các thế hệ PSU digital đời đầu của Corsair  (AXi <1200W , RM).

Công suất danh định 750W , Single rail 12V@62,5A , Active PFC fullrange 100~240VAC

Hệ thống cáp 100% cáp rời (Full modular) gồm có :
1x 24pin Mainboard (60cm)
1x (4+4pin) ATX12V (65cm)
4x (6+2pin) PCIex (50cm+15cm)
8x SATA (55cm)
7x ATA (45cm)
2x FDD (adaptor)
1x Mini USB cable (80cm)
1x I2C cable (80cm)

2-Bên trong
Platform của RM750i thoáng , khu vực mạch lọc EMI được đổ keo định vị hạn chế tối đa tiếng coil noise. Phần mạch nắn dòng đường 12V được hàn trên 2 modul nhỏ được hàn ở mặt trên của bo mạch chính tận dụng luồng gió của quạt để  làm mát

Bảng linh kiện được sử dụng trong RM750i

RM750i sử dụng chung platform với các bản công suất cao hơn như 850/1000 . Phần dưới khu vực APFC chống nhiễu bằng 1 tấm đồng nhỏ

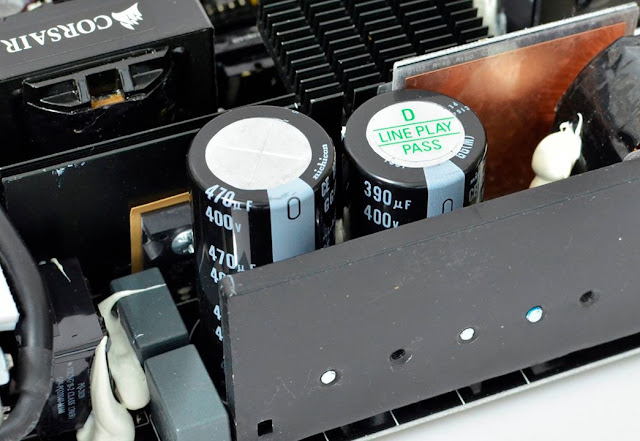

RM750i sử dụng một cặp tụ Nichicon 400V/470uF + 390uF 105oC mắc song song . Nâng tổng mức điện dung lên tới 860uF. khá lớn cho PSU 750W công suất danh định

Ở tầng PFC RM750i sử dụng 1 cặp Mosfet Infineon  IPA60R190P6  thuộc dòng CoolMos 6 . . Tầng PWM sử dụng 1 cặp Mosfet Vishay SiHG20N50C đóng giói dạng To-247 giúp tản nhiệt hiệu quả hơn
IC PFC là loại Infineon ICE03PCS01G đi kèm với 1 IC green CM03X , Tầng PWM sử dụng  IC Infineon ICE02HS01G  kiểu mạch LLC Half-Bridge

RM750i sử dụng 6 Mosfet IR IRFH7004Pbf (100A) Chia làm 2 modul nhỏ.

Đường 5V và 3,3V được tạo ra từ 1 Modul VRMs(DC to DC) sử dụng 1 IC APW7159 (2 kênh) lái  tổng cộng 6 Mosfet M3006D

RM750i sử dụng IC giám sát Weltrend WT7502 (OVP,UVP,SCP) và IC WT7518 (4 channels OCP) hoạt động khi kích hoạt chế độ bảo vệ quá dòng thông qua phần mềm Corsair Link

Khối mạch làm nhiệm vụ giao tiếp với PC thông qua phần mềm Corsairlink được điều khiển bằng 1 vi điều khiển PIC32MX

Nút nhấn Fan test có nhiệm vụ kiểm tra tình trạng hoạt động của quạt làm mát . vì mặc định PSU sẽ hoạt động theo chế độ semi fanless. Đôi khi sẽ làm người dùng mới sử dụng nghĩ rằng quạt làm mát có vấn đề

Phần bo chứa jack cắm modul được trang bị nhiều tụ rắn FPCAP lọc nhiễu , RM750i sử dụng 100% tụ hóa của Nippon . Khu vực mạch nắn dòng 12V có nhiệt lượng tỏa ra cao được  trang bị các tụ mã KZH có tuổi thọ 5000h@105oC

phần mạch in của RM750i sạch bóng tuân thủ tiêu chuẩn RoHS

III-Thử nghiệm
1-Thử tải
RM750i hoàn thành tốt các mức tải , Đường 12V dao động trong khoảng 0,17V~1,4% , Đường 5v và 3,3v  lần lượt là 0,06V~1,2% và 0,5v~1,4%.
 Hiệu suất duy trì ở mức trên dưới 90% đạt chứng nhận 80Plus Gold

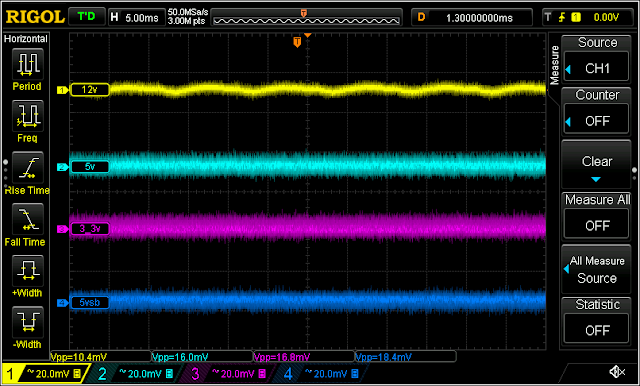

2-Ripple & noise (Nhiễu AC cao tần)
Ripple noise của RM750i rất tốt . tương tự người đàn em RM650x đã từng được review trước đây . Đường 12V tối đa chỉ 11,2mV các đường còn lại đều dưới 20mV

10% load

20% load

50% load

80% load

100% load

CL12 load

3-Hold-Up time ( thời gian lưu điện)
Hold up time của RM750i khá dài lên tới 22,8mS vượt xa tiêu chuẩn ATX 16mS yêu cầu , Đường 12V rơi khỏi phạm vi an toàn sau 35,4mS . Với cặp tụ chính có tổng 860uF thì mức Hold up time của RM750i dài là điều dể hiểu

4-Nhiệt độ làm việc và tốc độ quạt làm mát
Nhiệt độ môi trường 37oC

Khác với RMx, ở RMi series nói chung hay RM750i nói riêng sử dụng quạt làm mát PWM NR135P  FDB brearing Fan . Giúp việc điều khiển tốc độ vòng quay chính xác hơn . Chiếc quạt này có tốc độ quay tối đa khoảng 1500RPM  thông qua phần mềm Corsair link. Ở chế độ mặc định từ nhà sản xuất . RM750i hoạt động theo chế độ semi fanless quạt chỉ quay khi trên 50% tải , và quay tối đa khoảng 1000RPM

5-Corsair link
Phần mềm corsair link trên RM750i cho phép người dùng giám sát các thông số về : Công suất/Điện áp- đầu vào / đầu ra theo thời gian thực , Các thông số có độ chính xác tương đối dùng để tham khảo  . Do tốc độ lấy mẫu (sampling) khá chậm so với các thiết bị chuyên dụng . Rõ ràng chúng ta khó mà có thể đòi hỏi cao hơn
Ngoài ra phần mềm này cho phép người dùng chuyển đổi Single-multiple rail 12V theo ý muốn tương tự series HX 2017 từng được review trước đây . Khi chuyển sang chế độ Multiple . mổi một đầu cấp nguồn cho CPU và VGA trên PSU sẽ có điểm cắt dòng tại 45A. giúp hạn chế các trường hợp chập cháy dây dẫn nếu có

RM750i Cho phép chỉnh tốc độ quạt làm mát theo ý muốn ( theo tải và  theo nhiệt độ) . Nếu Chọn “MAX” quạt làm mát sẽ quay tối đa 1500RPM tại mỏi mức tải . kể từ khi khởi động

So sánh độ sai lệch giữa Corsair link trên RM750i với các thiết bị đo (tại 100% và 50% tải)

IV-Kết luận
RM750i có phẩm chất điện áp tốt tương tự dòng sản phẩm RMx . Phần mềm Corsair Link giúp RM750i phù hợp mới mọi đối tượng người dùng . Linh kiện chất lượng cũng như mẫu mã hợp thời . RM750i là sự lựa chọn sáng giá cho các cấu hình Hiend hiệu năng cao
Mức đánh giá : Rất tốt
Ưu điểm:
-Điện áp dao động nhỏ
-Ripple noise tốt
-Linh kiện chất lượng
-Corsair Link cho phép tinh chỉnh các thông số
-Hiệu suất cao
Khuyết điểm:
-Chỉ có 1 đầu 8pin CPU
-Nguồn có kích thước hơi to

Xin cảm ơn Corsair Vietnam đã cung cấp sản phẩm Review!
