REVIEW - Corsair HX750 (2017) 750W


Nằm trong series sản phẩm mới năm 2017 của Corsair , HX new series được kế thừa toàn bộ  platform của dòng HXi hiện đang được bán trên thị trường nhưng với mức giá mềm hơn, Tuy không được trang bị tính năng Corsair link như người tiền nhiệm HXi , nhưng HX new series lại trang bị một tính năng tuy “lạ” nhưng đã có mặt từ lâu đời là “split-rail” cho phép chuyển đổi Multi-rails 12V sang Single rail 12V và ngược lại chỉ bằng một cần gạt nhỏ phía sau nguồn. Giúp người dùng  thay đổi chế độ bảo vệ của PSU theo ý muốn một cách dễ dàng với thao tác đơn giảnVề hình thức đóng gói sản phẩm HX new series cũng không nàm ngoài xu hướng “vàng đen” hiện đang được Corsair sử dụng cho hầu hết các sản phẩm của mình . HX new series có 4 mức công suất 750/850/1000/1200 với hiệu suất 80Plus Platinum

I-Hộp và Phụ kiện
Hộp của HX750 (2017) có kích thước lớn tông màu vàng và đen như các series mới hiện nay, Thông số kĩ thuật được in chi tiết ở tất cả các mặt




Phụ kiện đi kèm theo HX750 (2017) khá giống series RMx , Ngay cái nhìn đầu tiên là 1 cuốn sách HDSD dày kinh khủng ngoài ra chúng ta còn có: 1 túi đựng nguồn , 1 túi cáp , 1 cáp nguồn US type (3x1,31mm2) , Sticker và vài cọng dây rút

II-PSU
1-Bên ngoài
PSU được sơn đen và vát các góc, do sử dụng quạt làm mát 135mm nên PSU sẽ dài hơn PSU ATX tiêu chuẩn 1 chút





Công suất danh định 750W , Single rail 12V@62,5A, Active PFC full range 100V~240V

HX750 (2017) sử dụng hệ thống cáp đen 100% rời (Full modular) gồm có:
1x 24pin Mainboard (60cm)
1x 4+4pin ATX12V (65cm)
1x 8pin ESP12V (65cm)
4x 6+2pin PCIex (60cm+15cm)
16x SATA (40cm+)
4x ATA (40cm+)
1x FDD (adaptor)


2-Bên trong

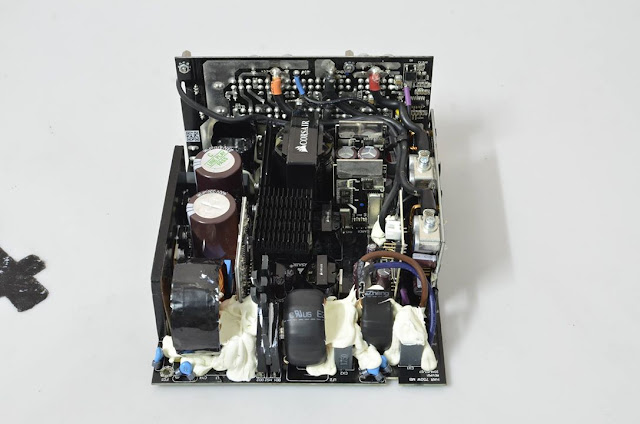

HX750 (2017) có Platform ngần như tương tự series HXi trước cũng như series RMx/i với 1 số thay đổi nhỏ về phần mạch bảo vệ. Keo định vị được sử dụng rất “nhiệt tình” ở khu vực mạch lọc nhiễu EMI nhằm hạn chếphát sinh tiếng Coil noise





Phần mạch in của HX750 (2017) sạch sẽ không có mối hàn thừa. Khu vực điện áp đầu ra được thiết kế ngắn ngọn nhất có thể và gia cố thêm các tấm đồng nhằm tăng độ chịu tải cho phần mạch in

Bảng linh kiện được sử dụng trong HX750 (2017)

HX750 (2017) trang bị một cặp tụ chính Nippon 390uF + 470uF mắc song song . tổng cộng chúng ta có 860uF/400V mức điện dung khá lớn cho một PSU có công suất danh định 750W

HX750 (2017) Sử dụng chung một loại Mosfets Infineon IPA50R140CP cho tầng PWM và PFC , IC dao động(Điều khiển) cũng tới từ hãng Infineon, Mạch PFC sử dụng IC ICE3PCS01G  đi kèm với 1 IC green CM03X .
 Tầng PWM sử dụng IC  ICE2HS01G với kiểu mạch Half-Bridge LLC


Ở khu vực nắn dòng 12V đầu ra HX750 (2017) trang bị tới 6 Mosfets Infineon BCS014N04LS (40V/100A) được làm mát trực tiếp bằng quạt

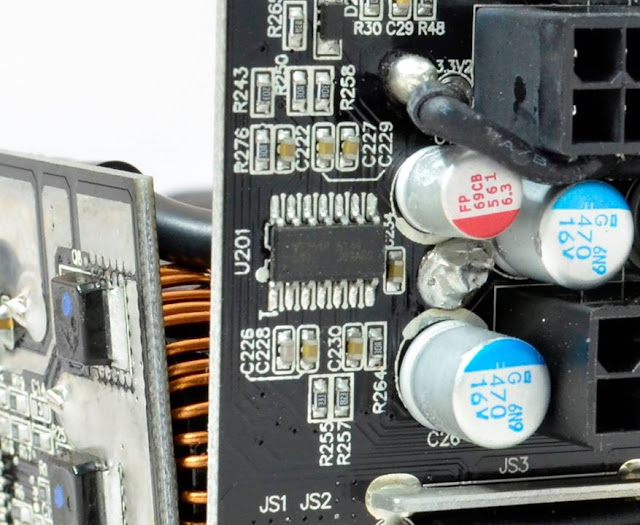

Đường 5V & 3,3V được tạo ra từ mạch VRMs. Khối mạch này  tương tự người anh em RMx Vẫn là gương mặt quen thuộc APW7159 (dual channels)

Bo Jack cắm modul được trang bị các tụ rắn lọc nhiễu của FPCAP và NPCAP(nippon)

Điều thú vị nhất ở HX750 (2017) Chính là khả năng “Split-rail” đã được đề cập trước đây
IC giám sát chính  là IC weltrend WT7502 với 3 Chế độ bảo vệ cơ bản OVP UVP SCP
Tuy nhiên HX750 (2017) Được trang bị thêm 2 IC weltrend WT7518 với 4 kênh OCP(Bảo vệ quá dòng) cho mổi IC . Do công suất chỉ 750W nên HX750 (2017) Chỉ sử dụng 5 kênh OCP trong tổng 8 kênh OCP được trang bị (ở phiên bản HX1000(2017) sẽ sử dụng cả 8 kênh OCP) . 2 IC này được kích hoạt bằng một công tắc gạt nhỏ nằm ở khu vực jack cắm modul của nguồn



Như có thể thấy phần công tắc gạt (single <-> Multiple) của HX750 (2017) và sơ đồ các rail 12V được bố trí ,
Câu hỏi được đặt ra là liệu HX750 (2017) có phải là 1 PSU multi-rails 12V chuẩn khi được bật chế độ Multiple : Câu trả lời là không ,do mức cắt dòng mặc định của HX750 (2017) lên tới hơn 40A cho từng rail 12v  , Vượt xa yêu cầu 240VA (18-20A) của chuẩn multirail
Có thể gọi HX750 (2017) là 1 PSU Multirail “Lai” hay 1 PSU mà NSX đã tính toán chia tải hộ người tiêu dùng
Việc làm này của Corsair muốn nhắm tới 1 yếu điểm của nguồn Single rail chính là độ an toàn khi lược bỏ tính năng OCP . Trước đây ở các thế hệ PSU hổ trợ đầy đủ như AXi/HXi/RMi chúng ta sẽ có toàn quyền set chế độ này qua phần mềm Corsair Link.
Ở HX750 (2017) Corsair làm mọi chuyện đơn  giản hơn khi thiết kế mổi đầu ra PCIex/CPU (Trên nguồn) đều là một Rail và được giám sát qua mạch OCP được thiết lập tới 40A(~480W), Quá thừa với đa số CPU hay VGA  hiện nay. Và khi có sự cố chạm tải mạch OCP sẽ phản ứng trước cả OPP


Dưới đây là Video mô phỏng cách thức hoạt động multiple/single của HX750 (2017)
Ở chế độ multiple PSU sẽ tự ngắt khi 1 rail nào đó vượt trên ~44A thực tế, Và chỉ khởi động lại khi giảm tải
Ở chế độ single PSU vẫn hoạt động khi tải vượt qua ~44A, Và chỉ ngắt khi mạch OPP kích hoạt


III-Thử nghiệm
1-Thử tải
HX750 (2017) Hoàn thành tốt các mức tải . Hiệu suất duy trì ở mức cao trên dưới 90% đạt tiêu chuẩn 80Plus Platinum
Điện áp dao động tốt khi đường 12V dao động trong khoảng 0,14V~1,2%, hai đường 5V & 3,3V   lần lượt là 0,04~0,8% và 0,05~ 1,7%




2-Ripple & Noise (nhiễu AC cao tần)
Ripple noise của HX750 (2017) rất tốt khi đường 12V tối đa chỉ khoảng 11,2mV , các đường còn lại đều dưới 20mV. Tương tự người anh em RMx/i thì HX750 (2017) được trang bị thêm các tụ rắn lọc nhiễu trên cáp modul
10% load

20% load

50% load

80% load

100% load

CL12 load

3-Hold up time (Thời gian lưu điện)
Không có gì ngạc nhiên do được trang bị một cặp tụ với điện dung khá hào phóng .Hold up time của HX750 (2017) thỏa tiêu chuẩn ATX 16mS khi đạt tới 19,6mS . Riêng đường 12V mất tới hơn 30mS mới rớt khỏi tiêu chuẩn ATX




4-Nhiệt độ làm việc và tốc độ quạt làm mát
Nhiệt độ môi trường 38oC

HX750 (2017) sử dụng quạt làm mát mã NR135P 12V 0,22A Fluid dynamic bearing (FDB) . Có tốc độ tốt đa khoảng 1200RPM . Nhìn cánh quạt thì có vẻ Yate loon là nhà sản xuất(OEM)
HX750(2017) được trang bị tính năng semi fanless. Quạt làm mát chỉ quay khi tải trên 50% công suất giúp PSU  hoạt động  êm ái nhất




IV-Kết luận
Corsair HX750 (2017) Mang trong mình phẩm chất điện áp và chất lượng linh kiện tốt . Hiệu suất hoạt động cao , Hoạt động êm ái , Chế độ single<->Multiple hoạt động hiểu quả tuy nhiên cần thời gian để người tiêu dùng chấp nhận bỏ ra thêm một khoảng chi phí để trang bị tính năng an toàn này
HX750 (2017) là sự lựa chọn hấp dẫn cho các cấu hình cao cấp/hi-end hiện nay
Mức đánh giá : Rất tốt
Ưu điểm
-Điện áp dao động nhỏ
-Ripple noise rất tốt
-Hiệu suất cao, hoạt động êm ái
-100% tụ nhật
- Tính năng Single <-> Multiple
Khuyết điểm
- giá thành
