REVIEW - Thermaltake DPS G RGB 850W


Thermaltake thương hiệu quen thuộc  trong thế giới các thiết bị làm mát , case, nguồn và cả Gaming gear . Hoà theo trào lưu đa sắc màu đang nở rộ. Vừa qua Thermaltake đã tung ra giải sản phẩm nguồn Digital(DPS) RGB với các mức công suất từ 650W cho tới 1500W với 2 mức hiệu suất 80plus Gold (650/750/850) và 80plus Titanium (850/1000/1250/1500). Với khả năng thay đổi màu sắc quạt làm mát theo ý muốn bên cạnh đó còn có tiện ích quản lý máy tính từ xa thông qua Smartphone.
Sản phẩm của ngày hôm nay là  DPS G RGB 850W  thuộc series 80plus GoldI-Bao bì & Phụ kiện
Hộp carton có kích thước lớn. Các công nghệ được quảng cáo ở mặt trước vỏ hộp

Phụ kiện đi kèm gồm có: túi đựng cáp, dây nguồn AC, túi ốc và vài sợi dây rút.

II-PSU
1-Bên ngoài:
DPS G RGB 850W  có kích thước tương đối to vì sử dụng quạt làm mát 140mm. Có nhiều rãnh thông ở mặt hông tuy nhiên mục đích chính của các rãnh này không phải để thông gió mà để ánh sáng của quạt làm mát chiếu ra ngoài rõ hơn







Công suất danh định 850W. Nhìn sơ qua có: Active PFC fullrange, Single rail 12v@849,96W, 80plus Gold, và bảo hành tới tận 10 năm

cáp của DPS G RGB 850W  dạng rời. Cáp bẹ đen mềm rất dài và khoảng cách giữa các đầu nối tới thiết bị cũng khá xa, Tuy nhiên chúng ta chỉ có duy nhất 1 đầu (4+4pin)ATX12V rất đáng tiếc vì ở mức công suất 750W+ các NSX thường ưu ái trang bị cho các PSU của mình tới 2 đầu 8pin CPU ( ATX12V & ESP12V)
Hệ thống cáp bao gồm : 1x (24pin) Mainboard, 1x (4+4pin) ATX12V, 6x (6+2pin) PCIex, 12x Sata, 8x ATA, 1x FDD, 1x micro USB


2-Bên trong

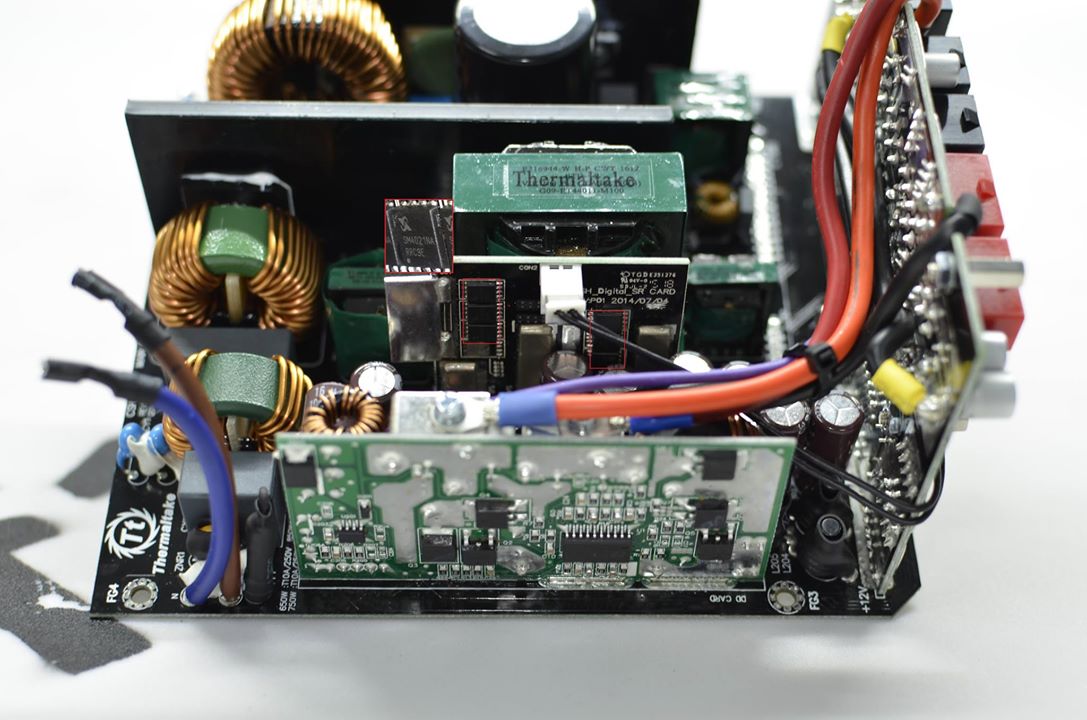

Bo mạch của DPS G RGB 850W  thoáng các đầu nối đều dùng Jack cắm nên việc tháo dỡ khá đơn giản
CWT là nhà OEM của dòng sản phẩm DPS G RGB, ở phiên bản 850W  CWT sử dụng platform CSH với một số yêu cầu thay đổi của Thermaltake . Ngoài Thermaltake thì Corsair cũng sử dụng platform này cho dòng sản phẩm RMx/i

Quạt làm mát đường kính 140mm của Hong Sheng . Có tốc độ tối đa khoang 1400RPM và điều khiển thông qua PWM , Trên chiếc quạt  có một vòng đèn RGB vòng đèn này hoạt động độc lập với quạt





PCB của DPS G RGB 850W  sạch, Mối hàn bóng và không có vết hàn thừa nào . Ở đây chúng ta cũng thấy một sử thay đổi nhỏ nhằm tăng hiệu suất hoạt động .Mạch 5Vsb không còn sử dụng một IC combo như đa số PSU trên thị trường mà dùng một IC PWM OB5269CP riêng biệt và một Mosfet 3N60(3A) . IC PWM này có đầy đủ các mạch bảo vệ OCP, UVP, OVP, OTP cho riêng đường 5Vsb

Ở cửa ngỏ đầu vào chúng ta có 2 tầng lọc EMI . và một cặp diode cầu GBU806( 2x8A ) có công suất chịu đựng tối đa khoảng 3500W ở lưới điện 220V, và được đính trên phiến tản nhiệt của tầng PWM được làm mát bằng gió .Vì thế không quá ngạc nhiên khi trong quá trình thử tải cặp diode cầu hoạt động khá mát

Tụ lọc chính của Nichicon(JP) có thông số 560uF/400V 105oC

Mosfet của tầng PFC & PWM dùng chung một cặp  VISHAY SIHF22N60E (22A@600V, RDS(on) 0.18ohms)


Khối điều khiển của DPS G RGB 850W  được hàn trên một bo mạch nhỏ.
Khối PFC sử dụng IC infineon ICE3PCS01,Bên cạnh đó còn có 1 IC green champion CM03X giúp giảm hao phí của mạch ở chế độ nghỉ
Khối PWM sữ dụng IC  infineon ICE2HS01G .Dạng mạch PWM sử dụng trong PSU này là mạch cộng hưởng LLC Half bridge .

IC supervisor sử dụng của Weltrend loại WT7502 với IC này thì DPS G RGB 850w là 1 PSU single rail

Mạch nắn dòng chủ động đầu ra sử dụng 6 mosfet Sinopower SM4021NA (100A@40v, RDS(on) max 2.7mΩ ) được hàn trên một bo mạch nhỏ dựng thẳng việc làm này giúp giảm diện tích bo mạch chính cũng như mosfet được làm mát chủ động nhanh chóng bằng quạt
và với mức tổng công suất chịu đựng tới 600A@12V so với mức công suất danh định chỉ vỏn vẹn có 70,82A@12V thì rõ ràng chúng ta không cần phải suy nghĩ gì về khả năng chịu đựng của khối mạch này

Đường 5V và 3,3V được sinh ra từ khối mạch VRMs (DC to DC) kí sinh trên đường 12V sử dụng IC dual channel  APW7159 có nhiệm vụ lái 3 mosfet  M3004D  cho mỗi đường điện, Do thế hệ PC hiện đại ngày càng sử dụng ít 2 đường điện này nên tổng công suất của 2 đường 5V và 3,3V chỉ tối đa 130W

Bộ não của DPS G RGB 850W là vi điều khiển (MCU) 32bit PIC32MX có nhiệm vụ điều khiển tốc độ, màu sắc của quạt làm mát đồng thời giám sát các đường điện cũng như tính toán hiệu suất của nguồn và giao tiếp với máy tính

3- Phần mềm giám sát
DPS G RGB 850W sử dụng phần mềm liên kết với hệ thống server SPM miễn phí của Thermaltake
Phần mềm DPS G PC  sau khi download trên trang chủ thermaltake .Chúng ta cài vào và quá trình nhận diện với PSU diễn ra khá nhanh chóng . Việc tiếp theo Thermaltake yêu cầu chúng ta tạo tài khoản trên hệ thống SPM (Enter)

Sau khi tạo xong chúng ta đăng nhập vào Phần mềm DPS G PC . Ở Phần mềm trên PC  chúng ta có thể chỉnh sửa màu sắc, trạng thái của đèn RGB , Chỉnh chế độ quay của quạt . Và giám sát các thông số khác như : tốc độ quay của quạt, điện áp , hiệu suất, Nhiệt độ của nguồn ,....





Tương tự với DPS G mobile. Sau khi đăng nhập vào hệ thống chúng ta có thể kiểm soát PC ở bất cứ đâu miễn là có kết nối internet. Trái ngược với hình thức bắt mắt của phiên bản trên PC . Phiên bản trên Mobile tối giản nhất có thể, Có vài chức năng chính nhưng chứng năng Remote vẫn thiết thực nhất

Mỗi khi PSU bị tắt hoặc khởi động hệ thống SPM sẽ gửi 1 new feed như hình dưới tới điện thoại. Vâng và nó tới rất nhanh
Ngoài ra khi PSU bị quá nhiệt hay chạm tải hệ thống SPM cũng sẽ gửi cảnh báo

Chức năng chính của remote là tắt máy (turn off) và khởi động lại ( restart), Bên cạnh đó là lịch tắt máy trong tuần ( nếu muốn) . Cái này rất là tiện khi bạn là người đãng trí hoặc để máy chạy trong một thời gian dài nếu có sự cố xảy ra .Chỉ cần 1 tin nhắn là PC sẽ hiện dòng thông báo shut down sau 1 phút

III- Thử nghiệm

1- Thử tải:
DPS G RGB 850W hoàn thành tốt nhiệm vụ , hiệu suất luôn duy trì trên 88% đặt 80plus Gold, Đường 12V luôn trên 12V trong mọi mức tải ,dao động điện áp trong khoảng 0,06v ~0.5% .
So sánh với thông số trên phần mềm DPS G PC thì sai lệch không đáng kể, Hiệu suất trên phần mềm báo cao hơn thực tế khoảng 1%

2- Hold-up time
-Tính hiệu Power_OK xuất hiện sau 262mS: đạt yêu cầu <500ms)
-Tính hiệu Power_OK mất sau 15,6mS từ khi ngắt điện, và cắt ngay khi đường 12v tụt quá giới hạn tiêu chuẩn ATX 11,4V. Gần đạt yêu cầu khi chỉ dưới tiêu chuẩn ATX 0,4mS
-Đường 12V về 0V sau 21,8mS :đạt yêu cầu > 18mS



3- Ripple & Noise ( nhiễu cao tần)
Ripple & Noise của DPS G RGB 850w ở mức tốt đường 12V tối đa 36,8mV , 3 đường điện 5V, 5Vsb và 3,3v dao động trong khoảng trên dưới 30mV
20% load

50% load

100% load

CL12 load

4- Nhiệt độ làm việc
Nhiệt độ môi trường test 35oC, nhiệt độ luồng khí thoát ra 47oC . Tốc độ quạt tối đa 1388RPM độ ồn không đáng kể

IV- Kết luận
Hình thức mẫu mã bắt mắt , Quạt làm mát RGB   .DPS G RGB 850w thích hợp cho các hệ thống Hi-end yêu cầu “tone sur tone”
bên cạnh đó điện áp đường 12V ổn định ,hiệu suất cao và cung cấp tới 6 đầu 6+2pin PCIex phục vụ nhu cầu SLI hoặc CrossfireX
Mức đánh giá : Tốt
Ưu điểm:
-Điện áp dao động nhỏ
-Hiệu suất cao 80plus gold
-Sử dụng 100% Tụ nhật bản
-Đa sắc màu
-Phần mềm remote nhanh và tiện dụng
Khuyết điểm :
-Giá cao so với mặt bằng chung
-Chỉ có 1 đầu 8pin CPU


Xin cảm ơn Thermaltake Việt Nam đã cung cấp sản phẩm review!
