REVIEW - Andyson M5+ 550W


Andyson vừa nâng cấp dòng sản phẩm M5 series thành M5+ series với chất lượng cũng như mẫu mã được cải thiện để hợp với xu thế hơn
Phiên bản M5+ 550W có nhiều tính năng khá hấp dẫn như: DC to DC , Active PFC fullrange ,100% japanese cap,..I-Hộp và phụ kiện
Hộp có tông màu trắng thông tin được in chi tiết trên vỏ hộp . Phụ kiện đi kèm gồm có 1 cáp nguồn chuẩn US , 1 tờ HDSD , 1 bịch ốc và 1 bịt dây ráp cột cáp



II-PSU
1-Bên ngoài
PSU được sơn đen , quạt làm mát 120mm



Công suất danh định 550W , Single rail 12V@550W . Active PFC fullrange , 80plus Bronze

Hệ thống cáp của M5+ 550W bao gồm :
1x 24 Pin Mainboard (55cm)
1x 4+4pin ATX12V (60cm)
1x PCIex (6+2pin) + 1x PCIex 6pin (50cm+10cm)
6x SATA (40cm+)
2x ATA (30cm+)
1x FDD



2-Bên trong
bo mạch thiết kế đơn giản với 2 phiến tản nhiệt lớn nhằm tăng khả năng làm mát của PSU , PCB sạch . mối hàn tuy chưa hoàn hảo khi có sự xê dịch của linh kiện SMD trong quá trình reflow .Nhưng tổng quan là khá tốt


Thành phần linh kiện của Andyson M5+ 550W








Mạch VRMs của M5+ 550W



III-Thử nghiệm

1-Thử tải
M5+ 550W hoàn thành tốt nhiệm vụ. Đường 12V dao động chỉ trong khoảng 0,2V, Hiệu suất duy trì ở mức trên 82% , Hệ số PF đạt 0,98

2-Hold up time
M5+ 550W đạt 12mS vẫn dưới tiêu chuân ATX 4mS . Không khó hiểu khi các PSU 550w muốn đạt đều có tụ chính từ 390mF cho tới 470mF

3-Ripple & Noise ( Nhiễu cao tần AC)
Ripple & noise của M5+ 550W ở mức tốt khi đường 12v tối đa 34mV, 2 đường 3,3v và 5v chỉ trên dưới 20mV .
Do sử dụng mạch hạ áp VRMs cho đường 5v và 3,3v kí sinh trên đường 12v, vì thế không có quá nhiều sự khác biệt giữa 100% tải và CL12 load( kéo tối đa tải đường 12v)
10% load

20% load

50% load

80% load

100% load

CL12 load

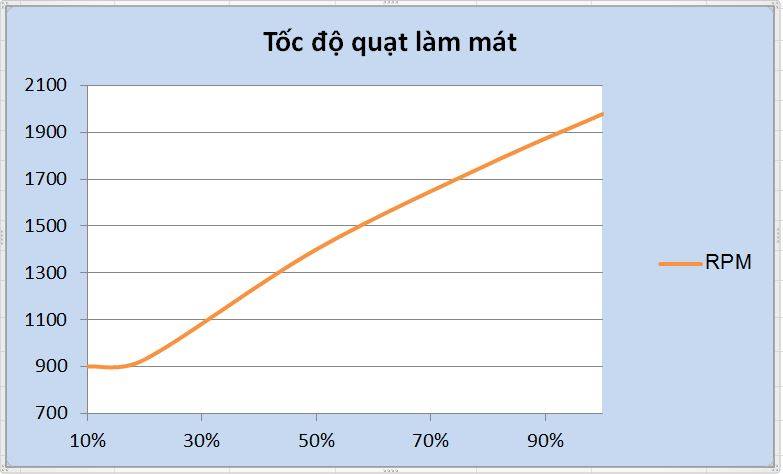

4-Nhiệt độ và tốc độ quạt làm mát
Nhiệt độ môi trường 34oC , Nhiệt độ luồng khí thoát ra đạt 51,2oC

M5+ 550W sử dụng quạt làm mát của hãng Poweryear model PY-1225H12S (12v, 0.30A) có tốc độ tối đa theo nhãn là 1800rpm . Tuy nhiên trong quá trình thử tải chiếc quạt này quay tới gần 2000rpm. Và luôn duy trì trên mức 900rpm ở mọi mức tải




IV-Kết luận
M5+ 550W có chất lượng tốt, sở hữu những công nghệ “mốt” . Giá cả cạnh tranh là đối thủ khó nhằn cho các PSU tầm trung phổ thông hiện nay
Mức đánh giá : Tốt
Ưu điểm :
ripple & noise tốt
100% tụ nhật 105oC
Điện áp đường 12V dao động không đáng kể
DC to DC ( VRMs)
Khuyết điểm:
Quạt làm mát hoạt động tốc độ cao gây ồn

Xin cảm ơn Andyson Vietnam đã cung cấp sản phẩm Review!
