REVIEW - Andyson E5+ 300W & 400W


Là bản nâng cấp của series E5 trước kia với 1 số cải tiến nhằm nâng thêm sức hấp dẫn ở phân khúc phổ thông . với chất lượng ở mức cơ bản nhất của 1 bộ nguồn máy tínhI-Hộp và Phụ kiện
E5+ 300WE5+ 400W có bao bì giống nhau chỉ khác phần nhãn công suất
thông số về dây cáp cũng như công suất danh định được in chi tiết phía sau vỏ hộp




Phụ kiện đi kèm cơ bản nhất có thể gồm 1 cáp nguồn và 1 túi ốc

II-PSU
1-Bên ngoài
PSU được sơn đen . bọc lưới 2 dây 24pin và 4+4pin ATX12V , quạt làm mát 12cm

Công suất danh định của E5+ 300/400 .


Hệ thống cáp gồm:
1x 24pin Mainboard (45cm)
1x 4+4pin ATX12V (45cm)
1x 6pin PCIex (40cm)
2x sata và 2x Molex ở bản 300W (30cm+15cm)
3x sata và 3x Molex ở bản 400W (30cm+15cm+15cm)

2-Bên trong
E5+ 300W và 400W có chung platform sử dụng bo mạch 100% linh kiện xuyên lỗ (DIP) chỉ khác trị số linh kiện được chọn phù hợp với mức công suất danh định được đưa ra
so với phiên bản E5 trước thì E5+ được trang bị thêm tính năng Passive PFC.
1 số nsx lợi dụng tâm lý “nguồn nặng là nguồn ngon” đã gian dối trong viec sử dụng 1 cuộn cảm Passive PFC được làm bằng “xi măng” gắn vào nhằm tăng trọng lượng PSU lên  .Ở phiên bản E5+ 300/400W sau khi cắt lớp keo kiểm tra thì đây là 1 cuộn cảm lõi thép thật





E5+ 300W

E5+ 400W với điểm khác biệt dễ thấy là phiến tản nhiệt to hơn

Công nghệ được sử dụng trong series E5+ cũng không có gì mới . Half bridge với IC PWM nằm phía bên khu vực điện áp thấp điều khiển cặp Transistor qua 1 biến áp cách ly
ở E5+ 300/400 sử dụng duy nhất 1 IC Lii LA8100PN được nsx quảng cáo là có hiệu suất hoạt động tốt hơn 1 cặp 494 & 339
Bảng linh kiện E5+ 300/400W


1 số hình ảnh về linh kiện của E5+ 300/400W








III- Thử nghiệm
1-Thử tải
cả E5+ 300W và 400W đều hoàn thành được mức công suất danh định, Đường 12V được set mức điện áp không tải khá cao gần chạm mức cho phép của chuẩn ATX. Mạch hồi tiếp của E5+400W có phần hoạt động hiệu quả hơn E5+ 300W khi nhanh chóng nâng điện áp đường 12v lên khi tăng mức tải lên trên 80% công suất danh định
Hiệu suất hoạt động của cả 2 phiên bản đều khá tốt cho 1 PSU passive PFC . Tuy nhiên hệ số PF vẫn còn khá thấp. Cần chú ý nếu sử dụng kèm với UPS
E5+ 300W

E5+ 400W

2-Ripple & noise (Nhiễu cao tần AC)
E5+ 300/400w không đem lại sự ngạc nhiên nào khi chúng ta có thể đoán được phần nào khi dàn tụ lọc và tiếp mass khá mỏng manh
cả 2 phiên bản đều không đạt được mức mà chuẩn ATX đề ra. Đường 12v tối đa gần 140mV

E5+ 300W
10% load

20% load

50% load

80% load

100% load
E5+ 400W
10% load

20% load

50% load

80% load

100% load

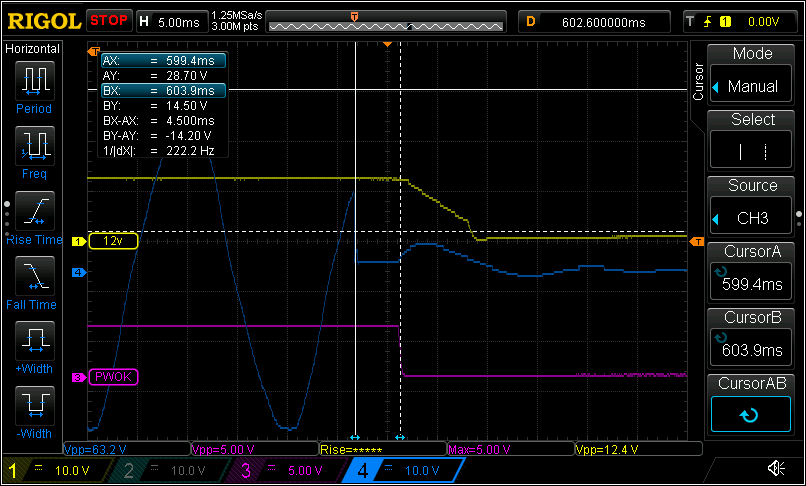

3-Hold Up time
cả 2 phiên bản E5+ chỉ đạt được mức 1/2 tiêu chuẩn ATX yêu cầu(16mS)
E5+ 300W

E5+ 400W

4-Nhiệt độ hoạt động và tốc độ quạt làm mát
nhiệt độ môi trường ~30oC
nhiệt độ luồng khí thoát ra của E5+ 300W đạt 55,3oC
nhiệt độ luồng khí thoát ra của E5+ 400W đạt 53,2oC

E5+ 300/400W sử dụng quạt làm mát 120mm có tốc độ tối đa khoảng 2300RPM

E5+ 300W

E5+ 400W

IV-Kết luận
E5+ 300/400W đáp ứng được các nhu cầu cơ bản nhất, Điện áp ổn định khi sử dụng dưới 80% công suất nhãn của PSU, công suất được chọn làm mức công suất danh định của PSU là mức công suất tối đa (Peak) . Quạt làm mát hiệu quả bù lại sẽ gây ồn khi tải nặng .
Mức đánh giá : Chấp nhận được cho cấu hình cơ bản
Ưu điểm
-Hiệu suất khá
-giá rẻ
Khuyết điểm
-ripple noise vượt mức cho phép
-Holdup time
-Psu hoạt động nóng



Xin cảm ơn Andyson Viet Nam đã cung cấp sản phẩm Review!
