REVIEW - Xigmatek Cerberus III S550/S650


Sau một khoảng thời gian ngắn “im ắng”. Xigmatek  vừa tiếp tục cho ra mắt thế hệ nguồn Cerberus mới mang tên Cerberus III. Với sự thay đổi lớn về mẫu mã so với thế hệ trước .

Cerberus III vẫn giữ 3 mức công suất chính S450 (450W)/S550 (550W)/S650 (650W). Hiệu suất chuẩn 80Plus Bronze, Sử dụng 100% tụ nhật, VRMs DC to DC (S550/S650) và hệ thống cáp được tăng cường thêm đầu cấp nguồn CPU nhằm phục vụ cho các thế hệ vi xử lý mới nhất
I-Hộp và phụ kiện
Hộp của thế hệ Cerberus III có nét thiết kế giống phiên bản Cerberus SE400 đã từng được review trước đây. Với tông màu đen và xám đẹp và trông có cảm giác “đỡ sến” hơn so với thiết kế trước đây. Hộp được dùng cho cả series vì thế có thông số của cả 3 model S450/S550/S650




Phụ kiện đi kèm theo Cerberus III gồm có:
1x Cáp nguồn EU type
1x sách HDSD
4x ốc vặn nguồn
3x dây cột cáp (Velcro)

II-PSU
1-Bên ngoài

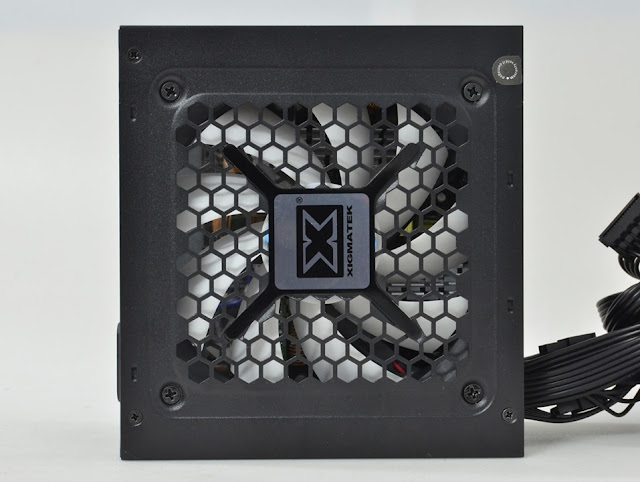

Cũng như Cerberus SE400. Thì phần tem nhãn trên PSU cũng được thiết kế lại đẹp hơn. PSU có kích thước ATX tiêu chuẩn được sơn đen, sử dụng quạt làm mát 120mm . Tuy nhiên phần vỏ của Cerberus SE400 đem lại cảm giác chắn chắn khi cầm hơn là Cerberus III








Hệ thống cáp của Cerberus III gồm có
Cerberus S550:
1x 24pin Mainboard (55cm)
2x 4+4pin ATX12V/ESP12V (60cm+150cm)- Adapter
2x 6+2pin PCIex (50cm+15cm)
5x SATA (40cm+)
2x ATA (40cm+)
Cerberus S550:
1x 24pin Mainboard (55cm)
2x 4+4pin ATX12V/ESP12V (60cm+150cm)
4x 6+2pin PCIex (50cm+15cm)
5x SATA (40cm+)
2x ATA (40cm+)

Cerberus S550 sử dụng 1 cáp nối dài để chuyển 1 đầu 4+4pin thành 2 đầu 4+4pin thay vì được làm liền vào PSU như Cerberus S650. Có thể đây là giải pháp tình thế khi họ vẫn còn các lô hàng cũ . Điều này cũng không quá quan trọng cho 1 PSU 550W tầm trung khi rất hiếm việc lên cấu hình với các bộ máy sử dụng 2 CPU. thay vào đó nó sẽ phù hợp với các Mainboard chipset AMD X470 khi có cả 2 đầu cấp nguồn CPU và người tiêu dùng muốn cắm đủ cho an tâm

2-Bên trong
Khác với phần mã ngoài thì bên trong  của Cerberus III tương tự  phiên bản Cerberus từng được review trước đây. Vẫn là Andyson OEM với platform customize riêng cho Xigmatek, ở Cerberus S550 phần linh kiện có một số sự thay đổi nhỏ về giá trị linh kiện. Còn Cerberus S650 thì không có sự thay đổi nào đáng chú ý




Bảng linh kiện được sử dụng trong Cerberus III S550/S650



Phần jack cắm AC đầu vào vẫn chưa được trang bị các tụ dập tia lửa điện . Tầng lọc nhiễu EMI chính vẫn đủ 2 cuộn lọc nhưng chỉ đi với 1 tụ X


Điều khá thú vị là phiên bản Cerberus S550 được nâng cấp diode cầu lên loại GPU1506(15A) quá dư thừa cho 1 PSU 550W . Ở phiên bản Cerberus S650 vẫn giữ nguyên loại GBU806(8A)
Cả 2 đều sự dụng tụ chính Hitachi HU series 470uF/400V đảm bảo khả năng thỏa tiêu chuẩn ATX yêu cầu


Tầng PFC và PWM, Cerberus S550 sử dụng loại Mosfet RS20N50F(20A) . còn Cerberus S650 do mức công suất lớn hơn vì thế Xigmatek sử dụng loại GP28N50G(28A) . tất cả đều là loại Mosfet có nội trở thấp (Low Rds(on) ) giúp giảm hao phí/nhiệt khi chuyển mạch


Khu vực nắn dòng 12V đầu ra, Cerberus S550 sử dụng 4x MBR30H60CT (30A x4) và Cerberus S650 sử dụng 4x MBR40L60CT (40A x4) + 2 PFR30L60CT (30A x4) đều là những mức công suất thiết kế khá cao so với mức công suất thực 45,8/54A của Cerberus S550/S650


Đường 5V và 3,3V được tạo ra từ 2 khối mạch VRMs (DC to DC) sử dụng IC anpec APW7073
IC giám sát hoạt động là loại Sitronix ST9S313-DAG cung cấp 3 chế độ bảo vệ cơ bản OVP/UVP/SCP



và tất nhiên 100% tụ nhật bản

Đường 5Vsb được tạo ra từ 1 IC combo EM8564A , Phần mạch in của Cerberus III sạch đẹp tuân thủ tiêu chuẩn RoHS, không có vết hàn/flux thừa


III-Thử nghiệm
1-Thử tải
Cả 2 phiên bản Cerberus III S550/S650 đều hoàn thành tốt các mức tải với hiệu suất khá cao lên tới 88% (S650)
Cerberus S550:
Đường 12V dao động trong khoảng 0,15V ~1,24%
Đường 5V và 3,3V lần lượt là 0,17V~ 3,5% và 0,14V~ 4,3%


Cerberus S650:
Đường 12V dao động trong khoảng 0,14V ~1,2%
Đường 5V và 3,3V lần lượt là 0,18V~ 3,6% và 0,15V~ 4,4%



2-Ripple & noise ( Nhiễu AC cao tần)
Ripple noise của Cerberus III khá tốt khi tất cả các đường điện đều dưới 40mV
Cerberus S550:


Cerberus S650:


3-Hold up time ( Thời gian lưu điện)
Với tụ chính 470uF thì việc đạt tiêu chuẩn ATX là điều không còn quá khó
Cerberus S550:


Cerberus S650:


4-Earth leak current ( Kiểm tra dòng rò)
Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 230VAC tương đương khoảng 253VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng  Chroma 19073 Hipot tester để đo dòng rò


5-Nhiệt độ làm việc và tốc độ quạt làm mát
Nhiệt độ môi trường 40-45°C
Cerberus S550:


Cerberus S650:


Cerberus III sử dụng quạt làm mát poweryear PY-1225M12S Sleeve bearing có tốc độ tối đa khoảng 2000RPM

IV-Kết luận:
Cerberus III tổng thể có những thay đổi về hình thức cũng như số lượng dây cáp so với phiên bản đời trước . Việc trang bị 2 đầu CPU cho phiên bản 650W là điều cần thiết trong bối cảnh máy tính hiện nay. Chất lượng linh kiện cũng như điện áp và hiệu suất khá tốt trong tầm giá. Ngoài ra Xigmatek nên đầu tư hơn một chút  vào một số thành phần phụ bên trong như MOV, tụ dập tia lửa điện thì sẽ tuyệt vời hơn
Ưu điểm:
-Hiệu suất lên tới 88%@230VAC (S650)
-Linh kiện tốt (100% tụ nhật)
-2 đầu CPU 8pin
-DC to DC (VRMs)
Khuyết điểm:
- Hơi ồn khi tải nặng

-Xin cảm ơn Xigmatek đã cung cấp sản phẩm Review!
