REVIEW - Xigmatek Cerberus S550(550W) & S650(650W)


Xigmatek có thể nói là hãng sản xuất nguồn máy tính (PSUs) “Tăng động” nhất năm 2018 khi mà họ thay máu tất cả các dòng sản phẩm nguồn đang có của mình bằng những thế hệ nguồn mới, hấp dẫn hơn cả về mẫu mã và chất lượng. Cerberus Series là  dòng sản phẩm mới nhất được Xigmatek giới thiệu thuộc phân khúc tầm trung, và rất có thể sẽ thay thế Shogun series do có sự tương đồng về các tính năng chính

Cerberus series có 4 mức công suất chính 450/550/650W đều do Andyson sản xuất (OEM). Với hiệu suất chuẩn 80Plus Bronze, Active PFC dải rộng 100~240VAC và sử dụng 100% tụ điện nhật bản .Trong bài viết hôm nay chúng ta sẽ tìm hiểu 2 phiên bản 550/650W còn  phiên bản 450W sẽ được giới thiệu ở bài viết tiếp theo

I-Hộp và phụ kiện
Hộp của Cerberus có tông màu đen xám với hình cách điệu con chó săn 3 đầu canh cổng địa ngục trong thần thoại Hy lạp cổ
Xigmatek sử dụng chung một kiểu hộp cho cả dòng Cerberus  nhằm giảm chi phí sản xuất, vì thế có đầy đủ thông số kỹ thuật của cả ba mức công suất trên vỏ hộp





Phụ kiện đi kèm theo Cerberus S550/S650 gồm có: 1 cáp nguồn EU type, 1 túi dây cột cáp + ốc và 1 sách HDSD

II-PSU
1-Bên ngoài
 Cerberus S550/S650 có kích thước ATX tiêu chuẩn sử dụng quạt làm mát 120mm màu trắng với logo Xigmatek cách điệu ngay chính giữ. Đi kèm theo là bộ cáp dạng bẹ đen rất hợp xu thế hiện tại






Công suất danh định Cerberus S650 : 650W, Single rail 12V@54A, Active PFC full range 100~240VAC, 80Plus Bronze

Công suất danh định Cerberus S550 : 550W, Single rail 12V@54A, Active PFC full range 100~240VAC , 80Plus Bronze

Hệ thống cáp bẹ đen dạng liền gồm có:
Cerberus S650:
1x 24pin Mainboard (55cm)
1x 4+4pin ATX12V (60cm)
4x 6+2pin PCIex (50cm+15cm)
5x SATA (40cm+)
2x ATA (40cm+)
1x FDD
Cerberus S550:
 1x 24pin Mainboard (55cm)
1x 4+4pin ATX12V (60cm)
2x 6+2pin PCIex (50cm+15cm)
5x SATA (40cm+)
2x ATA (40cm+) 1x FDD

2-Bên trong:
Xigmatek chọn Andyson làm đối tác sản xuất dòng sản phẩm Cerberus cho mình. Phiên bản S550/S650 được trang bị mạch VRMs (DC to DC) giúp nâng cao hiệu quả trong việc sử dụng điện năng. Về Platform này chúng ta có thể nghĩ ngay tới việc Xigmatek “bê” nguyên platform M5+ đình đám sang, nhưng thật sự thì Cerberus S550/S650 sử dụng 1 platform hoàn toàn khác với sự chia sẻ về thiết kế một số khu vực .
Phiên bản S650 với công suất lớn nên sử dụng tản nhiệt Mosfet PWM & PFC to và dày hơn so với phiên bản S550.





Bảng linh kiện được sử dụng trên Cerberus S550/S650:


Thành phần mạch lọc EMI  bị thiếu đi mất cặp tụ X và Y thường thấy tại vị trí chấu cắm AC.


Cerberus S550 và S650 sử dụng chung loại diode cầu GBU806(8A@100°C) được đính trên 1 phiến tản nhiệt riêng biệt
Cả 2 đều sử dụng tụ chính Nichicon 400V 470uF . Giúp đem lại thời gian lưu điện đạt tiêu chuẩn ATX


Khác biệt chính giữa Cerberus S550 và S650 nằm ở sự lựa chọn các linh kiện công suất cho phù hợp
Cerberus S650(650W) sử dụng 4 Mosfet Great power GP28S50G (28A) có công suất khá  lớn với mức công suất danh định 650W   cho 2 tầng PWM và PFC

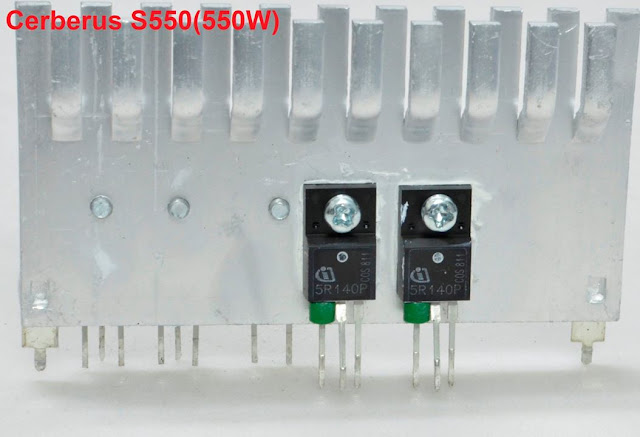

Cerberus S550(550W) sử dụng 4 Mosfet công suất thấp hơn 1 chút Infineon IPA50R140CP (23A) cho 2 tầng PWM và PFC
Cả 2 đều sử dụng IC champion CM6805BG với thiết kế mạch khác so với IC champion CM6800UX sử dụng trên M5+




Ở khu vực nắn dòng đường 12V đầu ra Cerberus S550/S650 sử dụng một nhóm các diode schottky được bắt trên phiến tản nhiệt chứa cảm biến nhiệt độ của mạch smart fan
Cerberus S650 sử dụng : 2x MBR40L60CT (40A x2) và 2x MBR30L60CT (30A x2) với tổng công suất thiết kế lên tới 140A gần gấp 3 lần mức công suất danh định 54A của đường 12V


Cerberus S550 sử dụng : 4x MBR30H60CT (30A x 4) với công suất thiết kế nhỏ hơn không đáng kể là 120A


Đường 3,3V và 5V được tạo ra từ 2 modul VRMs nhỏ dạng cắm riêng biệt với sự điều khiển của IC Anpec APW7073 lái 1 mosfet 2 kênh Excelliance EMB03K03HP . Ngoài ra IC này còn cung cấp thêm 3 chế độ bảo vệ POR/OCP/UVP


IC giám sát hoạt động chính của Cerberus S550/S650 là loại sitronix ST9S313-DAG (SCP,UVP,OVP) Phần mạch in vẫn còn chổ cho 1 IC khác lớn hơn cung cấp thêm các chế độ  bảo vệ OCP cho trường hợp sản xuất nguồn Multirails . Đường 5Vsb được tạo ra từ 1 IC combo EM8564A


Cerberus S550/S650 sử dụng 100% tụ điện đến từ nhật bản với 2 thương hiệu chính là Nichicon và Rubycon với mức nhiệt độ chịu đựng lên tới 105°C

Phần mạch in của Cerberus S550/S650 sạch sẽ . mối hàn bóng tuân thủ tiêu chuẩn RoHS .

III-Thử nghiệm
Nhiệt độ môi trường 40~45°C

1-Thử tải
Cerberus S650 hoàn thành tốt các bài test . hiệu suất duy trì ở mức trên dưới 85% .Do sử dụng mạch VRMs (DC to DC) và biến áp chính chỉ cho ra duy nhất 1 đường 12V nên đường 12V dao động khá nhỏ trong khoảng 1,83% . Các đường điện còn lại dao động dưới 5%

Cerberus S550 cũng không ngoại lệ khi dễ dàng vượt qua các mức tải với hiệu suất tuy có thấp hơn S650 1 chút nhưng không đáng kể. Đường 12V dao động trong khoảng 1,72% , các đường điện còn lại dao động dưới 5%

2-Ripple & Noise ( Nhiễu AC cao tần)
Ripple & noise của Cerberus S550/S650  khá tốt khi  đường 12V dao động trên dưới 30mV, hai đường 5V và 3,3V dao động chỉ ~20mV . Riêng đường 5Vsb có lên hơn 40mV nhưng vẫn nằm trong giới hạn cho phép của chuẩn ATX
Cerberus S650:
10% load & 20% load

50% load & 80% load

100% load & CL12 load

Cerberus S550:
10% load & 20% load

50% load & 80% load

100% load & CL12 load

3-Hold up time (Thời gian lưu điện)
Với tụ chính Nichicon 400V 470uF thì cả S650 và S550 đều vượt qua tiêu chuẩn ATX 16mS một cách dễ dàng. S550 mặc dù với công suất thấp hơn 100W nhưng ko đem lại sự khác biệt   so với đàn anh S650 .


4-Nhiệt độ làm việc và tốc độ quạt làm mát
Nhiệt độ môi trường 40-45°C

Xigmatek sử dụng quạt làm mát Poweryear PY-1225M12S sleeved Bearing có tốc độ tối đa khoảng 2000RPM cho dòng Cerberus S550/S650. Fan curve của cả S650 và S550 tương đối giống nhau . Tại nhiệt độ môi trương trên 40°C . Quạt bắt đầu tăng tốc độ từ khoảng 50% tải nhằm giải nhiệt cho các linh kiện công suất

Cerberus S650:

Cerberus S550:

IV-Kết luận
Xigmatek Cerberus S650(650W) & S550(550W) có chất lượng điện áp tốt. Hiệu suất trên dưới 85%  . Sử dụng 100% tụ nhật  bản 105°C, cũng như hệ thống cáp dạng bẹ đen mềm giúp việc đi dây dễ dàng và đẹp mắt hơn
Xigmatek Cerberus S550/S650 phù hợp với các cấu hình máy tính tầm trung hay các cấu hình PC game sử dụng 1 VGA đơn nhân
Mức đánh giá : Tốt
Ưu điểm:
-Điện áp dao động nhỏ
-Ripple noise 12V tốt
-Hiệu suất trên dưới 85%
-100% tụ nhật bản
Khuyết điểm:
-Hoạt động hơi ồn
-Phần logo Xigmatek dễ bong

-Xin cảm ơn Xigmatek đã cung cấp sản phẩm Review!
