REVIEW - Gigabyte PW400 (400W)


Gigabyte tiếp tục đem tới người tiêu dùng ở Việt Nam dòng sản phẩm PSU PW400(400W) mới thuộc phân khúc phổ thông. Với các tính năng cơ bản nhằm đem lại mức giá cạnh tranh . Ngoài ra sản phẩm còn được chứng nhận chuẩn 80Plus standard đi kèm với mạch Active PFC dải rộng giúp hoạt động ở những nơi điện lưới chập chờnI-Hộp và phụ kiện
Hộp của PW400(400W) có kích thước nhỏ nhắn tông màu đen, thông số kỹ thuật được in chi tiết ở các mặt bên của vỏ hộp. Gigabyte cam kết hiệu suất tối đa đạt tới 84%




Phu kiện đi kèm theo PW400(400W) tương tự các PSU phổ thông khác gồm có : 1 túi ốc , Sách HDSD và 1 cáp nguồn US  type với lõi tới 1,25mm2  không hiểu ý đồ của Gigabyte như thế nào khi dùng dây nguồn này cho con nguồn chỉ có 400W. điều này sẽ làm tăng chi phí sản xuất lên đôi chút

II-PSU
1-Bên ngoài

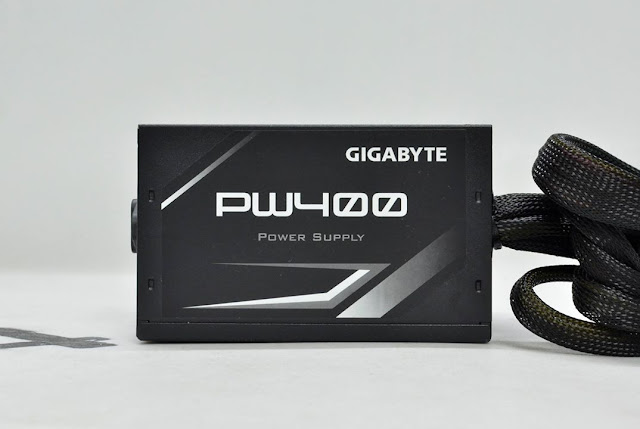

PW400(400W) có kích thước ATX tiêu chuẩn, được sơn đen, sử dụng quạt làm mát 120mm. hệ thống cáp được bọc lưới toàn bộ






Công suất danh định 400W , Single rail 12V@30A , Active PFC full range 100~240VAC , 80Plus standard

Hệ thống cáp  dạng liền được bọc lưới gồm có:
1x 24pin Mainboard (55cm)
1x 4+4pin ATX12V (50cm)
1x 6+2pin PCIex (55cm)
3x SATA (40cm+)
2x ATA (40cm+)

2-Bên trong
Trước đây các sản phẩm cao cấp Gigabyte chọn Enhance/CWT làm nhà sản xuất . Còn các sản phẩm tầm trung và phổ thông sẽ do CWT/Acbel. Thì hiên tại cả dòng cao cấp như Aorus 850W hay dòng phổ thông PW400(400W) đều do 1 nhà máy mới toanh trong mảng sản xuất nguồn ATX là MEIC gia công
Platform sử dụng trên PW400(400W) thoáng và sạch. Hai phiến tản nhiệt lớn cho 2 khu vực  “nóng” và “lạnh” .




Bảng linh kiện được sử dụng trên PW400(400W)

Mạch lọc EMI đầu vào hoàn chỉnh với 2 cuộn lọc với kích thước dây đồng lớn do được thiết kế hoạt động ở cả điện áp 100~110VAC. Thành phần chống sét được bọc co nhiệt gọn ngàng


Diode cầu GBU8J với mức công suất đỉnh 8A@100°C khi được trang bị 1 miếng nhôm tản nhiệt . Và 4A@45°C khi không được giải nhiệt. Ở PSU ATX thì các diode cầu này sẽ được luồng gió từ quạt làm mát giải bớt phần nhiệt khi hoạt động . Tuy nhiên nếu được trang bị thêm 1 miếng nhôm nhỏ nữa thì sẽ giúp PSU “trâu bò” hơn khi hoạt động cường độ  cao
Tụ lọc nguồn chính Capxon 400V 330uF  có  tuổi thọ 2000 giờ tại 85°C  . Giúp PW400(400W) có thể dễ dàng vượt qua bài test holdup time


Tầng PFC sử dụng duy nhất một Mosfet đến từ Toshiba TK20J60U (20A) được đóng gói dạng TO-247 đi kèm với 1 Boost diode NXP BYC8-600, Tầng PWM nhẹ nhàng hơn với 1 cặp IPS FTA14N50C (14A) . Cả 2 tầng được điều khiển dưới sự điều khiển của IC CM6805BG




Ở khu vực nắn dòng đầu ra là sự xuất hiện của 1 “tập đoàn” diode schottky
Đường 12V sử dụng 1 cặp SBR30A60CT (30A x2)
Đường 5V và 3,3V sử dụng chung 1 loại SB3045CT nhưng đường 3,3V được ưu ái hơn khi trang bị tới 2 chiếc


IC giám sát hoạt động của PW400(400W) là loại Weltrend WT7525-140 cung cấp 4 chế độ bảo vệ OCP/UVP/OVP/SCP trên các đường điện . Các tụ lọc đầu ra đến từ hãng YC 105°C , rất tiếc là không tìm được thông tin từ hãng YC


PW400(400W) có 2 rails 12V vật lý với 2 kênh OCP cho đường 12V. Tuy nhiên họ đã nối tắt lại ở ngỏ ra để thành nguồn single rail

Đường 5Vsb được tạo ra từ 1 IC PWM đóng gói dạng Tsop-6 lái 1 Mosfet JCS2N65F
mạch in của PW400(400W) sạch, mối hàn bóng tuân thủ tiêu chuẩn RoHS


III-Thử nghiệm

1-Thử tải
PW400(400W) hoàn thành các mức tải với điện áp dao động trong ngưỡng an toàn . Hiệu suất trên dưới 80% và cao nhất đạt 84% đúng theo những gì Gigabyte ghi trên vỏ hộp
đường 12V dao động trong khoảng 4,8% . 2 đường 5V và 3,3V dao động trong khoảng 2,7% và 3,6%



2-Ripple & Noise ( Nhiễu AC cao tần)
Ripple noise của PW400(400W) tốt khi tất cả các đường điện  đều từ 26mV trở xuống
10% load

20% load

50% load

80% load

100% load

CL12 load

3-Hold up time ( thời gian lưu điện)
Với tụ chính 330uF cho mức công suất danh định 400W thì PW400(400W) dư sức vượt qua bài test1 hold up time với 20mS (>16mS) và đường 12V rời khỏi khu vực an toàn sau tới 23mS



4-Nhiệt độ làm việc và tốc độ quạt làm mát
Nhiệt độ môi trường 40°C - 45°C

PW400(400W) sử dụng quạt làm mát Yate Loon D12SH-12 12V 0,3A có tốc độ tối đa khoảng 2000RPM . Việc hoạt động ở mức nhiệt độ 40°C-45°C làm cho PW400(400W) có vẻ “hụt hơi” khi tốc độ quạt tăng cao từ ngưỡng 50% Load . Khiến PSU hoạt động hơi ồn




IV-Kết luận
Gigabyte PW400(400W) có chất lượng linh kiện cũng như điện áp tương đối ổn. Hiệu suất hoạt động tối đa ~84%( đạt chuẩn 80plus ) cộng với Active PFC dải rộng là những ưu điểm so với  các sản phẩm khác trong phân khúc này
PW400(400W) phù hợp với các cấu hình văn phòng , hay các máy tính chơi game cấu hình phổ thông
Mức đánh giá : Khá
Ưu điểm
-Hiệu suất đạt 80plus
-Ripple noise tốt
-Hold up time tốt
Khuyết điểm
-Hoạt động  nóng


Xin cảm ơn Gigabyte đã cung cấp sản phẩm Review!
