REVIEW - Corsair CX650 (650W)


Corsair tiếp tục ra mắt dòng sản phẩm CX series thế hệ mới tại thị trường Việt nam. CX series được giới thiệu lần đầu tại thị trường châu âu (EU)  vào năm 2017 với 4 mức công suất 450/550/650/750W. Khác với CXM series, CX series lựa chọn thiết kế mạch cộng hưởng LLC hay được các nhà sản xuất sử dụng ở các dòng sản phẩm có hiệu suất cao ( 90+).

Có 2 nhà sản xuất cùng làm dòng sản phẩm CX series cho Corsair là CWT (RPS005x) và Great Wall (RPS006x) cũng là mã CX650 đang có mặt tại Việt Nam

I-Hộp và Phụ kiện
Hộp của CX series có kích thước nhỏ nhắn tương tự hộp của dòng VS hay CXm, sử dụng tông màu đen vàng truyền thống của Corsair. Thông số kĩ thuật được in chi tiết cả các mặt của vỏ hộp




Phụ kiện đi kèm theo gồm có: 1 cáp nguồn US type, 1 túi dây rút & ốc, sách HDSD

II-PSU
1-Bên ngoài
CX650 có kích thước ATX tiêu chuẩn được sơn đen sử dụng quạt làm mát 120mm nằm lệch về 1 bên. Hệ thống  cáp liền màu đen được bọc lưới






Công suất danh định CX650. Single rail 12V@54A, Active PFC full range 100~240VAC

Hệ thống cáp của CX650 gồm có:
24pin  Mainboard (60cm)
4+4pin ATX12V (65cm)
2x 6+2pin PCIex (60cm)
6x SATA (40cm+)
4x ATA (40cm+)

2-Bên trong
Khá bất ngờ là Corsair/Great Wall bê luôn platform sử dụng trên dòng TX650m sang CX650 . Tuy nhiên sẽ có sự thay đổi chút ít về phần mạch & trị số linh kiện cho phù hợp với phân khúc giá mềm hơn .
Platform của CX650 thoáng, sử dụng bo mạch 1 lớp. Keo định vị được sử nhiều ở khu vực mạch lọc nhiễu EMI




Bảng linh kiện sử dụng trong CX650:

Mạch lọc EMI đầy đủ với 2 tầng lọc nhiễu. Các cuộn cảm, MOV, cầu chì được bọc co nhiệt cẩn thận


CX650 sử dụng tới 1 cặp diode cầu shindengen 15A hơi thừa với mức công suất chỉ 650W. Được bắt chung vào phiến tản nhiệt tầng PFC & PWM. Trong khi cặp tụ nguồn chính Rubycon  180uF 450VDC mắc song song , tổng điện dung chúng ta có được là 360uF 450VDC thì lại hơi thiếu


Tầng PFC sử dụng 1 cặp SiGH30N60E (29A) đóng gói dạng TO-247 giúp tản nhiệt hiệu quả hơn được điều khiển thông qua IC Champion 6500UNX kèm với 1 IC CM03X . và tầng PWM sử dụng 1 cặp STP24N60DM2(18A) với IC Champion CM6901X

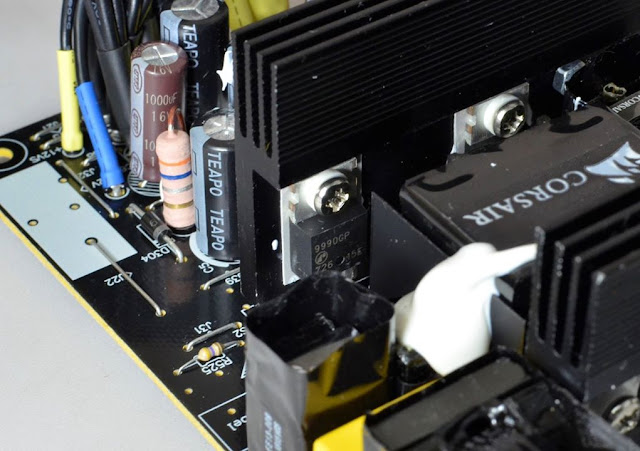

Đường 12V duy nhất của CX650 được nắn bởi 4 Mosfet AP9990GP (100A x4)  với mức công suất thiết kế tới gần .. 8 lần công suất danh định 12V@54A. Với kiểu đóng gói T0-220 giúp việc tản nhiệt dễ dàng hơn thông qua 1 thanh tản nhiệt lớn

Đường 5V và 3,3V được tạo ra từ 1 modul VRMs với sự điều khiển của 1 IC APW7159 2 kênh lái 6 mosfets AP0403GH.
CX650 sử dụng tụ lọc nguôn đầu ra từ các nhà sản xuất khác nhau như Rubycon cho 5Vsb , NPCAP (nippon) cho phần mạch VRMs, Teapo SY series và elite ED/EK với tuổi thọ tư 3000-4000h@105oC cho đường các đường điện chính


IC giám sát hoạt động ST9S429-PG14 cung cấp 4 chế độ bảo vệ OCP,OVP,SCP,UVP . bên cạnh là 1 opamp LM358 hổ trợ mạch smart fan


Phần mạch in của CX650 sạch đẹp bóng. không có vết hàn thừa , tuân thủ tiêu chuẩn RoHS

III-Thử nghiệm
1-Thử tải
CX650 hoàn thành các mức tải tương đối dễ dàng điện áp dao động nhỏ. Điểm đột biến là hiệu suất của CX650 rất cao trên dưới 90% tại 230VAC. Sau khi kiểm tra trên 80plus.org thì mẫu CX650 do Great Wall sản xuất được chứng nhận 80Plus Silver với hiệu suất cao nhất gần 90% tại 115VAC. Có thể hiểu được điều này do CX650 chia sẻ platform với dòng TX650m
Đường 12V dao động trong khoảng 0,14V~1,15% , đường 5V và 3,3V lần lượt là 0,1V~2,16% và 0,07V~2%




2-Ripple & Noise ( Nhiễu AC cao tần)
Ripple & noise của CX650 dừng ở mức khá. Đường 12V tối đa 47,2mV. Các đường còn lại dao động trên dưới 20mV
10% load

20% load

50% load

80% Load

100% Load

CL12 Load

3-Hold up time ( Thời gian lưu điện)
Thời gian lưu điện của CX650  đạt 7,6mS. thấp hơn tiêu chuẩn ATX 16mS. Với tụ chính  tổng 360uF thì khó để CX650 thỏa tiêu chuẩn ATX


4-Nhiệt độ làm việc và tốc độ quạt làm mát
Nhiệt độ môi trường 36oC

CX650 sử dụng quạt làm mát D12SM-12 Rifle bearing fan .hình dạng cánh khá giống TXm series hay focus series . Có tốc độ tối đa khoảng 1600RPM


IV-Kết luận
CX650 có chất lượng linh kiện và điện áp khá tốt. Phần linh kiện công suất với trị số lớn so với mức công suất danh định. Hiệu suất cao trên dưới 90%  là lợi thế của series này so với các đối thủ khác trong phân khúc. Tương tự TX650m thì CX650 phù hợp cho các cấu hình cần sự ổn định trong điều kiện hoạt động liên tục
Ưu điểm
-Điện áp dao động nhỏ
-Hiệu suất cao  ( 80Plus silver)
-Ripple noise khá
-Hoạt động êm
Khuyết điểm
-Hold up time cần cải thiện

-Xin cảm ơn Corsair đã cung cấp sản phẩm Review!
