REVIEW - Xigmatek X-Power X450(400W)


Thuộc dòng sản phẩm mới đến từ Xigmatek, X-Power series được định vị ở phân khúc phổ thông nhằm thay thế cho thế hệ X-Caliber trước kia
X-Power có các mức công suất từ 350W tới 650W trang bị tính năng Active PFC short range .Với hiệu suất được phía Xigmatek cam kết trên 80%. Hiện tại X-Power sắp được bán chính thức tại thị trường Việt NamI-Hộp và phụ kiện:

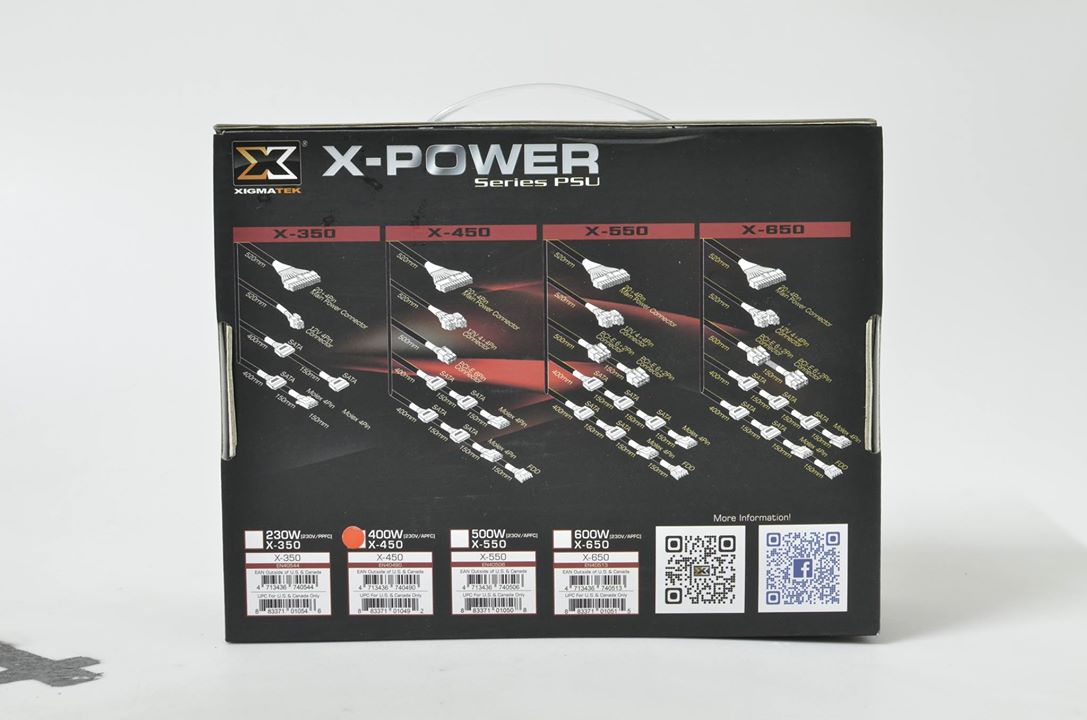

Hộp của X450(400W) có kích thước nhỏ nhắn, tông màu đen . Các thông số kĩ thuật được in chi tiết ở tất cả các mặt .





Phụ kiện đi kèm theo X450(400W) gồm có : 1 cáp nguồn EU type và 1 túi dây rút/ ốc

II-PSU
1-Bên ngoài

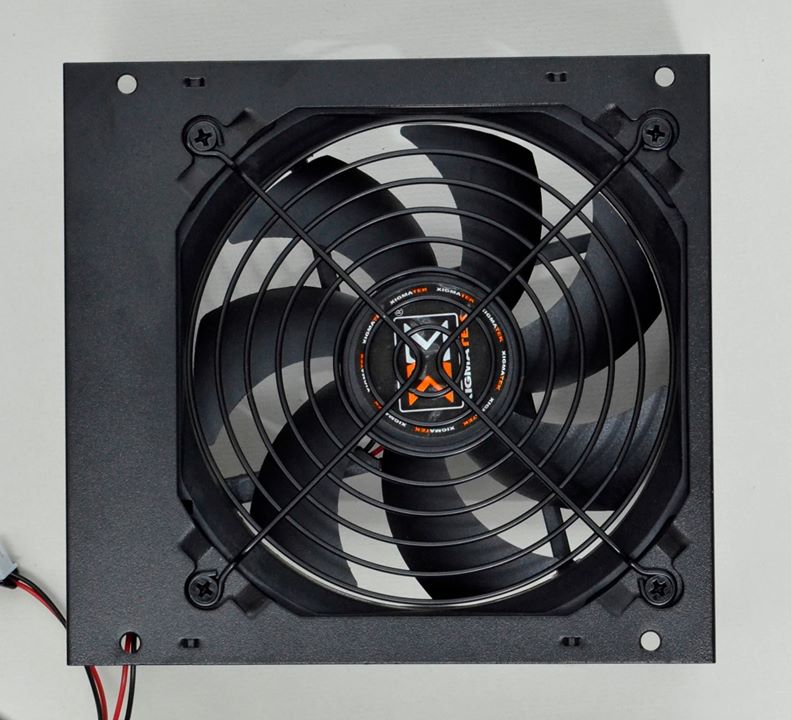

X450(400W) có kích thước ATX tiêu chuẩn được sơn đen sử dụng quạt làm mát 120mm. Cáp của X450(400W) được bọc lưới dây 24pin Mainboard và 4+4pin CPU




Công suất danh định 400W, Single rail 12V@324W, Active PFC short range 180~264VAC.


Hệ thống cáp của X450(400W) gồm có:
1x 24pin Mainboard (52cm)
1x 4+4pin ATX12V (52cm)
1x 6+2pin PCIex (50cm)
4x SATA (40cm+)
2x ATA (40cm+)
1x FDD

2-Bên trong
X450(400W) sử dụng 100% linh kiện xuyên lỗ (DIP) . Các linh kiện công suất có kích thước nhỏ nhắn được tính toán vừa đủ với mức 400W danh định




Bảng linh kiện được sử dụng trong X450(400W)

Để giảm giá thành sản xuất X450(400W) không được trang bị các tụ X, Y ngay chấu cắm AC đầu vào. Mạch lọc EMI đơn giản nằm ngay trước diode cầu GBU406 được làm mát trực tiếp qua luồng gió của quạt làm mát
Tụ lọc chính của X450(400W) sử dụng của hãng ChengX 420V, 180uF


Ở tầng PFC do chỉ phải hoạt động ở lưới điện 230VAC nên X450(400W) sử dụng 1 Mosfet silan SVF10N60F (10A). đi kèm với 1 Boost diode 8A. Tầng PWM sử dụng 1 cặp Mosfet Inpower (IPS) ISA10N60A (10A). tất cả được bắt trên cùng 1 phiến tản nhiệt


IC điều khiển hoạt động cho cả 2 tầng PFC và PWM là loại CM6805BSX .

Diode schottky được sử dụng để nắn dòng điện áp ngõ ra.
Đường 3,3V sử dụng 1 diode MBR3045CT(30A) . Tương tự với đường 5V sử dụng 1 diode PS30U45CT (30A) . Đường 12V sử dụng 1 căp diode PS20U60CT (20A x2) gần gấp 2 công suất danh định tối đa  27A của X450(400W)



IC giám sát hoạt động của X450(400W) sử dụng của Sitronix ST9S313-DAG với 3 chế độ bảo vệ cơ bản (OVP ,UVP ,SCP) . Đường 5Vsb tạo ra từ IC combo EST2812A


Do sử dụng linh kiện xuyên lỗ nên phần mạch in của X450(400W) sạch bóng, không có nhiều điểm chú ý ngoài các điểm hàn tay tại vị trí Mosfet PWM . Có thể do đây mới chỉ là bản sample nên độ hoàn thiện chưa được cao

III-Thử nghiệm
1- Thử tải
X450(400W) hoàn thành các mức tải . Điện áp dao động trong giới hạn của tiêu chuẩn ATX . Đường 12V dao động trong khoảng 0,68V~5,6%, đường 5V và 3,3V lần lượt là 0,39V~7,8% và 0,16V ~5%
Hiệu suất dao động trên 80% đúng theo những gì Xigmatek cam kết



2-Ripple & noise ( nhiễu AC cao tần)
Ripple & noise của X450(400W) ở mức khá khi đường 12V tối đa đạt 66mV. tiếp theo là đường 5V với 38mV . Đường 3,3V và 5Vsb dao động trên đưới 30mV

10% load

20% load

50% load
80% load

100% load

CL12 load

3-Hold up time ( thời gian lưu điện)
Hold up time của X450(400W)  đạt 9,6mS thấp hơn tiêu chuẩn ATX 16mS yêu cầu . Đối với 1 PSU 400W  thường thì tụ chính phải từ 270uF trở lên mới thỏa yêu cầu 16mS của chuẩn ATX

4-Nhiệt độ làm việc và tốc độ quạt làm mát
Nhiệt độ môi trường 34oC

X450(400W) sử dụng quạt làm mat 120mm có tốc độ tối đa khoảng 1800RPM . Rất tiếc không có thông tin nào về loại quạt Xigmatek sử dụng



IV- Kết luận
Xigmatek X450(400W) có phẩm chất điện áp khá, hiệu suất trên 80% như cam kết từ nhà sản xuất, X450(400W) phù hợp cho các cấu hình phổ thông sử dụng VGA từ 1050ti trở xuống. PSU hoạt động êm tuy nhiên có phần hơi nóng. Cần chú ý luồng khí lưu thông trong case
Ưu điểm:
Ripple noise khá
Hiệu suất trên 80%
Hoạt động êm
Khuyết điểm:
 80plus (80Plus.org) chưa được chứng nhận

Xin cảm ơn Xigmatek đã cung cấp sản phẩm Review!
