REVIEW - Golden Field Twinkle G4 400W


Thị trường Việt nam không hề xa lạ với thương hiệu Golden Field. Sau nhiều  năm hoạt động với các mẫu case & nguồn giá rẻ.  Gần đây Golden Field có những sự thay đổi về sản phẩm case nguồn của mình . Đầu tư hơn về mẫu mã cũng như chất lượng nhằm tiếp cận các đối tượng khách hàng tầm trung ,thậm chí là cao cấp

Dòng sản phẩm nguồn Golden Field Twinkle được định vị ở vị tri tầm trung/ phổ thông với một số tính năng đang hot hiện nay như sử dụng cáp dạng rời ( Full modullar), Fan led xanh, Active PFC. Với 3 mức công suất chính G4/400W, G5/500W và G6/600W

I-Hộp và phụ kiện
Hộp của Twinkle G4 khá to . Tông màu đen . Thông tin chi tiết của sản phẩm được in ở mặt hông của hộp. Phụ kiện đi kèm theo Twinkle G4 chỉ gồm 1 cáp nguồn EU Type.



II-PSU
1-Bên ngoài
Twinkle G4 có kích thước ATX tiêu chuẩn được sơn đen, sử dụng quạt làm mát 120mm có led ring màu xanh dương





Cách nghi công suất nhãn của Twinkle G4 hơi khó hiểu với Công suất danh định 400W . Có 2 đường 12V 18A@216W mổi đường. Active PFC short range

Hệ thống cáp 100% dạng rời gồm có
1x 24pin Mainboard (50cm)
1x 4+4pin ATX12V (70cm)
2x 6pin/6+2pin PCIex (45cm+15cm)
8x SATA (40cm+)
3x ATA (40cm+)

2-Bên trong
Twinkle G4 không do Golden Field sản xuất mà đặt đối tác CWT OEM . Bo mạch thoáng. Keo định vị sử dụng hạn chế. Linh kiện công suất cũng được chọn gần như vừa đủ với mức công suất danh định của nguồn




Bảng linh kiện được sử dụng trong Twinkle G4

Ngay của ngõ AC đầu vào là sự hiện diện của 2 tụ X và 1 Tụ Y, 2 tầng lọc EMI được hàn trên bo mạch chính chứa thành phần chống sét MOV

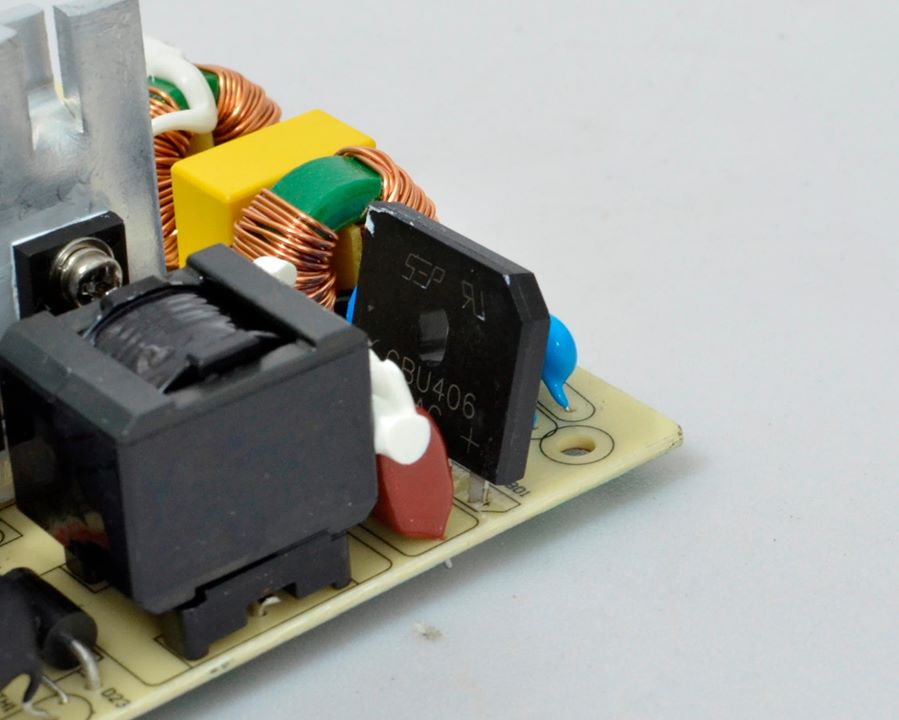

 Twinkle G4 sử dụng 1 Diode cầu GBU406 được  trực tiếp làm mát từ quạt
Tụ chính là loại 420V/150uF . Với ngưỡng nhiệt độ chịu đựng tối đa là 85°C


Twinkle G4 sử dụng chung loại mosfet IPS ITA09N50A cho cả tần PFC và PWM . Tầng PFC do hoạt động ở dải điện áp hẹp nên chỉ sử dụng 1 mosfet đi kèm với 1 Boots diode 8A

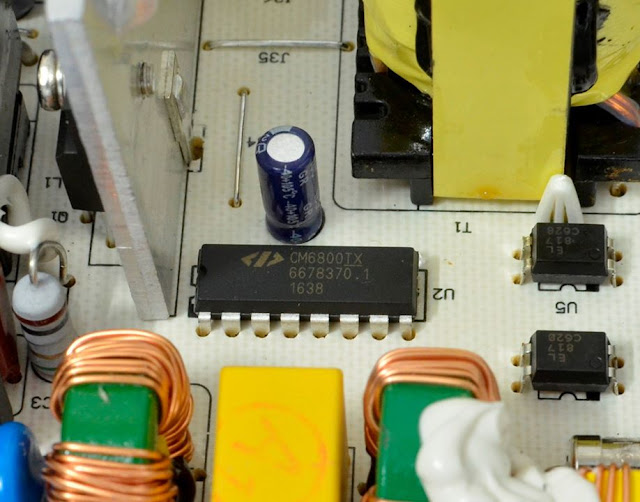

IC điều khiển cho 2 tầng PWM/PFC là loại champion CM6800TX


Ở khu vực nắn dòng đầu ra Đường 12V sử dụng 1 cặp diode Schottky PFR20L60CT (20Ax2) . Đường 5V và 3,3V với 1 diode Schottky MBR2045CT(20A) cho mỗi đường


IC giám sát hoạt động của Twinkle G4 Sitronix ST9S313-DAG với ba chế độ bảo vệ cơ bản UVP,OVP,SCP . Và do IC này không cung cấp chế độ bảo vệ OCP vì thế Twinkle G4 là 1 PSU single rail thay vì 2 rails như thông số nhãn. Chúng ta có thể thấy  phần lỗ trống ngay vị trí IC giám sát. Nơi mà sẽ đc “lấp đầy” khi sử dụng 1 IC có kênh OCP như  ST9S429-PG14

Đường cấp trước 5Vsb sử dụng 1 IC combo TNY176PN. Bo chứa jack cắm modular được trang bị các tụ rắn lọc nhiễu


Phần mạch in của Twinkle G4 sạch đẹp tuân thủ tiêu chuẩn RoHS . không có gì để bàn . CWT sau khi xây dựng nhà máy mới thì các sản phẩm của họ đều có hoàn thiện rất tốt

III-Thử nghiệm
1-Thử tải
Twinkle G4 hoàn thành các mức tải  . Hiệu suất duy trì ở mức khá cao trên dưới 82%
Đường 12V dao động trong khoảng 0,25V~2,1% . Đường 5v và 3,3v lần lượt là 0,22V~4,4V và 0,21V~6,4%.
Rất tiếc khi mức peak power của Twinkle G4 chỉ nhỉn hơn công suất danh định một chút tương đương 435W.



2-Ripple & Noise ( Nhiễu AC cao tần)
Ripple & noise của Twinkle G4 khá tốt . khi đường 12V tối đa ~32mV. Các đường còn lại đều dưới 30mV
10% load

20% load

50% load

80% load

100% load

overload

3-Hold up time ( Thời gian lưu điện)
Thời gian lưu điện của Twinkle G4 chỉ đạt 9,4mS thấp hơn tiêu chuẩn ATX (16mS) . Đường 12V rời khỏi khu vực an toàn sau 11mS

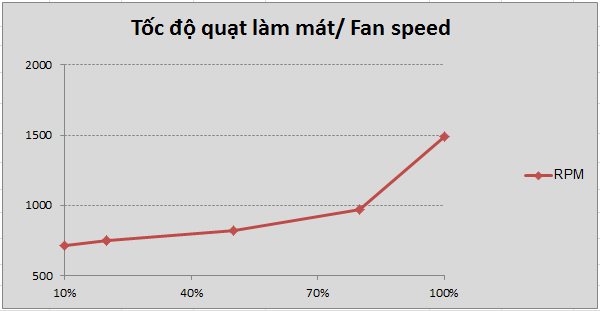

4- Nhiệt độ làm việc và tốc độ quạt làm mát
Nhiêt độ môi trường 34°C

Twinkle G4 sử dụng quạt làm mát EJA1202512RFHN sleeve bearing . có tốc độ tối đa khoảng 1600RPM . Mạch smart fan của Twinkle G4 có fan curve rất thấp khi tải nhẹ tương tự các dòng PSU cao cấp có hiệu suất cao .  Có thể nói lưu lượng gió thổi ra khỏi PSU đuổi con ruồi còn không bay.


IV-Kết luận
Golden field Twinkle G4 400W có chất lượng tương đối khá. Hiệu suất tốt. Hoạt động ổn định ở mức công suất danh định . quạt làm mát êm ái. Là một trong số ít PSU tầm trung/phổ thông được trang bị hệ thống cáp dạng rời (Full modular). Twinkle G4 400W Phù hợp cho các cấu hình gaming nhẹ /văn phòng
Ưu điểm:
-Hiệu suất tốt , trên dưới 82%
-Ripple noise tốt
-Hoạt động êm
-Full modular
Khuyết điểm:
-Điện áp 3,3V dao động tương đối lớn
-Phụ kiện đi kèm ít

Xin cảm ơn Golden Field đã cung cấp sản phẩm Review!
