REVIEW - Corsair SF600 SFX (600W)

Thuộc dòng sản phẩm hướng tới đối tượng người dùng yêu thích sự nhỏ gọn của máy tính mini (Mini PC)  . Corsair SF series được chế tạo theo chuẩn SFX nhỏ gọn hơn  chuẩn ATX mà chúng ta thường thấy ở bộ nguồn máy tính .Việc chế tạo PSU chuẩn SFX thường khó khăn do mật độ công suất lớn của nó .Bên cạnh đó hệ sinh thái mini PC tại Việt Nam hiện còn khá nhỏ bé . Tuy vậy trong những tháng gần đây thị trường mini PC sôi động hơn khi trào lưu Mod case mini PC đang phát triển nhanh chóng
Corsair SF600 SFX có mức công suất 600W đạt chuẩn 80Plus Gold . Với mức công suất 600W gần như sẽ đáp ứng tất cả các cấu hình Mini PC có sử dụng card đồ họa rời hiện nay

I- Hộp và Phụ kiện

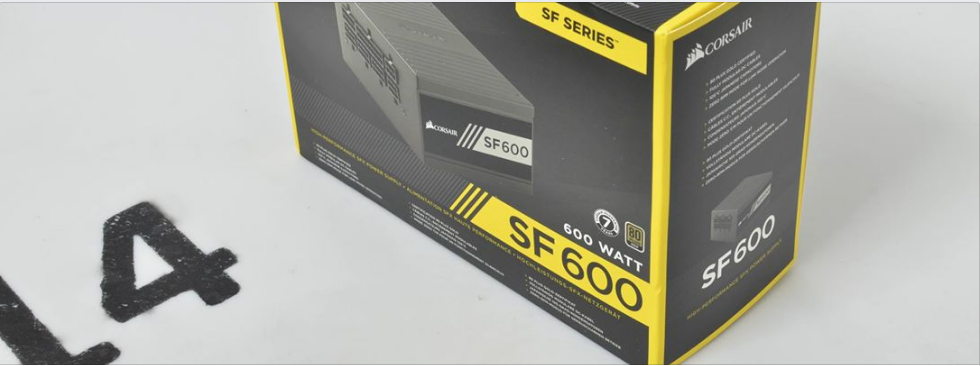

Hộp của SF600 SFX có kích thước nhỏ nhắn . Nhỏ hơn cả hộp của  VS series. Tuy vậy là sản phẩm cao cấp nên Corsair sử dụng hộp 2 lớp giống  RMi/HX . Tông màu đen vàng vẫn là dấu hiệu nhận biết thương hiệu mà Corsair sử dụng cho các sản phẩm PSU

Phụ kiện đi kèm theo SF600 SFX gồm có 1 túi cáp , 1 túi dây rút , Sách HDSD  , 4 con ốc và Sticker

II-PSU
1-Bên ngoài
SF600 SFX có kích thước SFX tiêu chuẩn, Sử dụng quạt làm mát 92mm . Mặt lưng được dập nổi cách điệu và sử dụng hệ thống cáp dạng 100% rời

Công suất danh định 600W , Single rail 12V@50A , ACtivePFC full range 100~240V

Sự “nhỏ bé” của SF600 SFX khi so sánh với PSU ATX tiêu chuẩn (VS400)

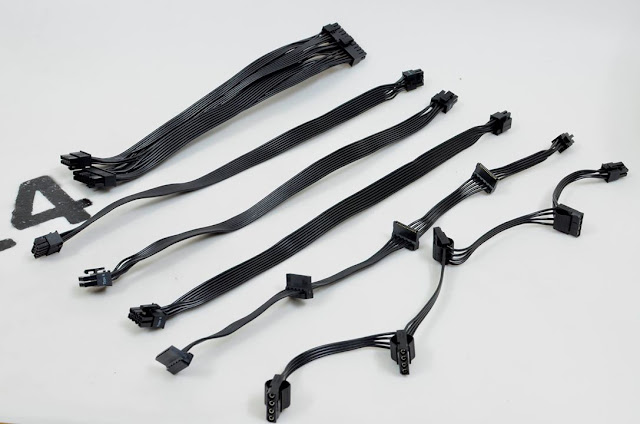

SF600 SFX sử dụng hệ thống cáp dạng rời 100% gồm có
1x 24pin Mainboard (30cm)
1x 4+4pin ATX12V (40cm)
2x 6+2pin PCIex (40cm)
4x SATA (max 45cm)
4x ATA ( max 45cm)
Do thiết kế cho case mini PC vì thế cáp của SF600 SFX rất ngắn . Và chắc chắn không thể sử dụng cho case ATX truyền thống . Tuy vậy SF600 SFX sử dụng loại cáp Corsair Type 4 chung với RMx/i HX2017 nên có thay thế bộ cáp “zin” của SF600 SFX dễ dàng khi có nhu cầu

2-Bên trong
SF600 SFX được Great Wall sản xuất (OEM) tương tự series TXm . Bên trong  rất thoáng đãng, khác với các PSU chuẩn SFX khác với mức công suất trên dưới 600W cũng như thiết kế mạch LLC  .
SF600 SFX Sử dụng bo mạch 2 lớp và linh kiện SMD được hàn trên cả 2 mặt góp phần  thu gọn tối đa kích thước và giúp  luồng khí làm mát  lưu thông dễ dàng

Bảng linh kiện được sử dụng trong Corsair SF600 SFX

Tầng mạch lọc EMI đầu tiên được hàn trên modul nhỏ đính thẳng vào jack cắm AC của nguồn. thay vì sử dụng dây để kết nối với bo mạch chính thì Modul này sẽ được hàn thẳng xuống bo mạch chính. giúp loại bỏ phần dây gây choán chổ không cần thiết

Tầng lọc EMI thứ 2 nằm kế bên diode cầu GBU1508(15A) được bắt chung vào phiến tản nhiệt Mosfet cho cả 2 tầng APFC và PWM
Thành phần giảm dòng khởi động nằm gọn gàng kế bên cuộn cảm của mạch APFC

SF600 SFX sử dụng tụ nguồn chính Nippon 420V 470uF . Mức dung có thể gọi là vừa đủ với một PSU 600W.

 Mạch APFC sử dụng 1 Mosfet AOK42S60L công suất 39A  đóng gói dạng TO247 . Tầng PWM sử dụng 1 cặp mosfet FCP104N60F có công suất lớn không kém 37A.
Với sự chật chội và nhiệt độ làm việc cao do phiến tản nhiệt cũng bị “tỉa” đi gần hết. Nên Corsair và Great Wall chọn linh kiện có công suất chịu đựng lớn hơn khá nhiều so với mức công suất danh định 600W của SF600 SFX

Toàn bộ các IC điều khiển giám & sát hoạt động của SF600 SFX được hàn ở mạch dưới của bo mạch chính . Gồm luôn cả 6 Mosfet  nắn dòng đường 12V. 6 Mosfet này được tản nhiệt thông qua một miếng nhôm mỏng áp sát vào lớp vỏ của PSU

Đường 5V và 3,3V được tạo ra từ modul mạch VRM sử dụng IC chuyên dụng APW7159 ( 2 kênh)

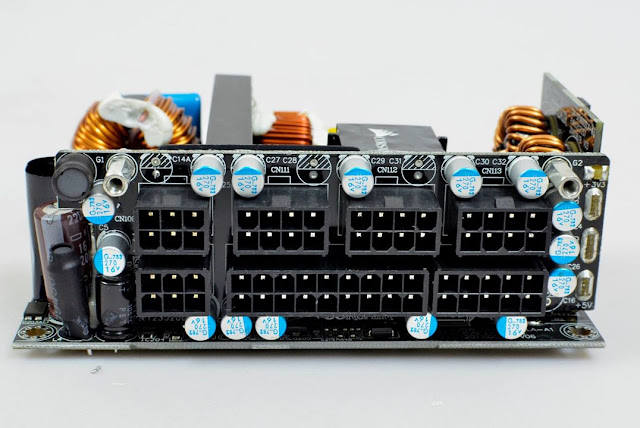

Bo jack cắm cáp modul được trang bị nhiều tụ rắn lọc nhiễu . ở SF600 SFX sử dụng phần lớn là tụ rắn giúp hoạt động ổn định hơn ở nhiệt độ cao

Mạch cấp trước 5Vsb sử dụng IC PWM riêng biệt LD7750 lái 1 mosfet 04N60H

phần mạch in của SF600 SFX gọn các linh kiện sắp xếp ngay ngắn , không có vết hàn thừa . dễ làm chúng ta liên tưởng tới bo mạch của mainboard PC.

III-Thử nghiệm
1- Thử tải
SF600 SFX hoàn thành tốt các mức tải . Hiệu suất duy trì ở mức trên dưới 90% đạt tiêu chuẩn 80Plus Gold
Đường 12V dao động trong khoảng chỉ 0,08V ~0,6% . 2 đường 5V và 3,3V lần lượt là 0,059V~1,2% và 0,058V~1,7% đều là những con số rất tốt

2-Ripple & Noise ( Nhiễu AC cao tần)
SF600 SFX có mức ripple & noise tốt. Đường 12V lớn nhất đạt 35mV tại 20% tải và giảm dần còn khoảng 29mV tại 100% tải ,các đường điện còn lại đều dao động dưới 20mV

10% load

20% load

50% load

80% load

100% load

CL12V load

3-Hold up time ( thời gian lưu điện)
Hold up time của SF600 SFX đạt 15,2mS thấp hơn tiêu chuẩn chỉ 0,8mS .
Đường 12V rơi khỏi vùng an toàn sau 17,8mS

4-Nhiệt độ làm việc và tốc độ quạt làm mát
Nhiệt độ môi trường 35oC

SF600 SFX sử dụng quạt làm mát NR092L 92mm Rifle brearing có tốc độ tối đa đạt tới 3500RPM giúp làm mát nhanh chóng các linh kiện công suất phía dưới .SF600 SFX  được trang bị tính năng SemiFanless và giám sát theo nhiệt độ làm việc. PSU chỉ kích hoạt quạt làm mát khi nhiệt độ bên trong PSU tăng trên khoảng 45oC.

IV-Kết luận
Corsair SF600 SFX có chất lượng linh kiện tốt. Điện áp dao động nhỏ . Hiệu suất cao trên dưới 90% .Kích thước nhỏ gọn và với mức công suất 600W hầu như  sẽ dư dã cho các cấu hình MiniPC trong tương lai gần.
Mức đánh giá : Tốt
Ưu điểm:
-Linh kiện chất lượng
-Điện áp dao động nhỏ
-Hiệu suất trên dưới 90%
-Semifanless- Hoạt động mát
-Nhỏ gọn
Khuyết điểm
-Ồn khi tải 100% công suất

-Xin cảm ơn Corsair Viet Nam đã cung cấp sản phẩm Review!
