REVIEW - Andyson Prominer+ GM Plus 1350 (1350W)


Sau khi “nhá hàng” tại Computex 2017 thì đến ngày hôm nay Andyson đã chính thức cho ra thị trường dòng sản phẩm Prominer+ dành cho các hệ thống Mining coin chuyên dụng. So với phiên bản Prototype mà Andyson đem tới Computex 2017 thì phiên bản Prominer+ có ngoại hình khác hoàn toàn .

Hiện tại chỉ mới có duy nhất một phiên bản Prominer+ có mức công suất 1350W được bán ra thị trường . Và có mã định danh là GM Plus 1350W

I-Hộp và Phụ kiện

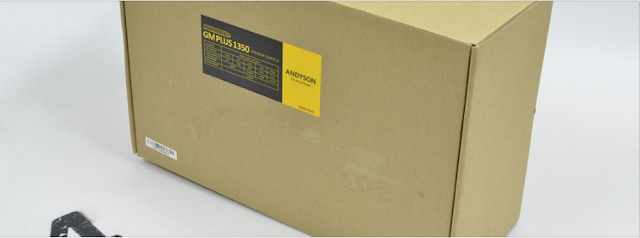

Bao bì của Prominer+ GM Plus 1350  là  hộp carton thông thường  được dán 1 chiếc tem công suất nhằm nhận biết phiên bản đang nằm trong hộp. Hẳn Andyson không muốn mất quá nhiều chi phí không cần thiết vào việc thiết kế cái hộp khi mà đa số nông dân sẽ “ liệng” ngay khi sử dụng
Phụ kiện đi kèm theo cũng chỉ có một cáp nguồn chuẩn EU


II-PSU
1-Bên ngoài
Prominer+ GM Plus 1350 có bề ngoài gợi nhớ ngay tới sản phẩm RMx/i khi Vỏ được vát các góc . Sử dụng quạt làm mát 140mm




Công suất danh định 1350W. Single rail 12V@95A(1140W). Active PFC short range 180~264VAC

Hệ thống cáp 100% dạng liền gồm có:
1x 24pin Mainboard (50cm)
1x 4+4pin ATX12V (45cm)
4x 6+2pin PCIex (60cm+15cm)
8x 6+2pin PCIex (50cm+15cm)
8x SATA (45cm+)
6x ATA (45cm+)

2-Bên trong
Prominer+ GM Plus 1350 không do Andyson tự sản xuất mà họ đặt sản xuât từ một nhà máy khác với yêu cầu riêng về linh kiện sử dụng . Platform được sử dụng trong Prominer+ GM Plus 1350 thoáng nằm gọn trong lớp vỏ .Nổi bật là các cuộn cảm rất hoành tráng. Đây là một trong số ít các PSU mining được đầu tư mạch lọc EMI kĩ lưỡng



Bảng linh kiện được sử dụng trong Prominer+ GM Plus 1350

Ngay cửa ngỏ AC đầu vào là sự hiện diện của 1 modul nhỏ chứa 1 cầu chì thủy tinh và thành phần đầu tiên của tầng lọc EMI. 2 cuộn cảm chính của mạch EMI có kích thước lớn đảm bảo chịu đựng cường độ hoạt động cao . Điểm thú vị là Prominer+ GM Plus 1350 sử dụng thêm 1 IC green CM02X



Prominer+ GM Plus 1350 trang bị 1 cặp diode cầu GBU1510(15A)  làm mát trực tiếp từ quạt làm mát mà không qua tản nhiệt, cặp tụ chính sử dụng của Asia’X có thông số 420V 330uF ( 660uF)


Tầng APFC sử dụng 1 Mosfet Greatpower GP60S50X . Rất tiếc là không thể tìm được thông số của dòng Mosfet này những có thể mức công suất chịu đựng liên tục tối đa khoảng 60A@25°C  . Kèm đó là 2 Boost diode CMPFCD86G (8A x2)
Tầng PWM sử dụng 1 cặp Mosfet Greatpower GP47S60X có công suất 47A



Prominer+ GM Plus 1350 sử dụng IC PWM & PFC combo CM6800TX được hàn trên một modul nhỏ

Thay vì sử dụng Mosfet để nắn dòng 12V . Prominer+ GM Plus 1350 sử dụng 7 diode Schottky S60M60C (60A x7) . Đường 5V và 3,3V được tạo ra từ 2 modul VRM riêng biệt sử dụng IC EM5301F




IC giám sát hoạt động của PSU là loại EST7627 có chức năng tương tự WT7527 với 4 chế độ bảo vệ chính OCP/SCP/OVP/UVP. Đường cấp trước sử dụng 1 IC combo Tiny switch TNY287PG. Tất cả các tụ lọc DC đầu ra  sử dụng trong Prominer+ GM Plus 1350 đều đến từ hãng Asia’X có nhiệt độ chịu đựng 105°C


Phần mạch in của Prominer+ GM Plus 1350 sạch bóng và gọn gàng. Sẽ là hoàn hảo nếu không có sự hiện diện của 2 cọng dây đồng được hàn thêm vào nhằm mục đích tăng sức chịu tải phần mạch in .

III-Thử nghiệm
1-Thử tải
Ở các nguồn Mining các thử nghiệm sẽ mô phỏng điều kiện sử dụng  qua việc tập trung tối đa cống suất vào đường 12V các đường điện còn lại giới hạn ở mức 4A mổi đường
Đường 12V dao động trong khoảng 0,16V~28% . 2 đường 5V & 3,3V lần lượt là 0,07V~1,4%
 &0,06V~2% . Hiệu suất duy trì tối đa đạt 88%


2-Ripple & Noise ( Nhiễu AC cao tần)
Ripple & Noise chưa bao h là thế mạnh của các nguồn mining nói chung . Prominer+ GM Plus 1350 cũng không ngoại lệ. Tuy nhiên ripple & noise đường 12V tối đa 108mV vẫn nằm trong vùng an toàn của chuẩn ATX . Chắc hẳn Andyson đã tính tới chuyện này khi chọn mức công suất danh định/linh kiện sử dụng
10% load

20% load

50% load

80% load


100% load


3-Hold up time ( Thời gian lưu điện)
Hold up time của Prominer+ GM Plus 1350 không hoạt động chính xác khi đường 12V rơi khỏi vùng an toàn trước khi tính hiệu Power OK mất.


4-Nhiệt độ làm việc và tốc độ quạt làm mát
Nhiệt độ môi trường 35°C

Prominer+ GM Plus 1350 sử dụng quạt làm mát Poweryear PY-14025H12B Ball bearing ( bạc đạn)  có tốc độ quay tối đa khoảng 2200RPM . Hoạt động dưới sự điều khiển của mạch Smart Fan thay vì câu thẳng vào đường 12V .
Để làm mát nhanh chóng khối mạch bên dưới nên biểu đồ RPM được Andyson đặt ở mức khá cao nên nếu không để ý thì không nghĩ PSU được trang bị tính năng Smart Fan . Chỉ  khi tăng tải lên 100% mới cảm nhận được “tiếng rít” của quạt làm mát tăng lên nhanh chóng


IV-Kết luận
Andyson Prominer+ GM Plus 1350 có chất lượng khá với đầy đủ mạch lọc  EMI đầu vào. Hoạt động ổn định ở mức công suất tối đa của đường 12V(95A). Mạch Smart Fan sử dụng quạt làm mát bạc đạn sẽ đem lại đồ bền cao trong điều kiện làm việc liên tục. Tuy vậy Prominer+ GM Plus 1350 nên trang bị thêm 1 rờ le nhằm giảm dòng chạy qua NTC
Ưu điểm
-Điện áp dao động nhỏ
-Hiệu suất trên dưới 85%
-Mạch lọc EMI đầy đủ
khuyết điểm
-Ripple noise đường 3,3V và 5V

Xin cảm ơn Andyson Viet Nam đã cung cấp sản phẩm Review!
