REVIEW - Seasonic PRIME Ultra Titanium 1000W


Năm 2017 là một năm đầy biến động đối với Seasonic. Bên cạnh việc cũng cố dãy sản phẩm đang có . Seasonic tiếp tục nâng cấp dòng sản phẩm Flagship PRIME titanium của mình với tên gọi mới PRIME Ultra titanium.Phụ kiện đi kèm theo PRIME Ultra titanium cũng đa dạng hơn khi trang bị thêm 1 adaptor test nguồn cũng như 1 cáp chuyển sata 3,3V mà chúng ta sẽ tìm hiểu sâu hơn ở trong bài viết.
PRIME Ultra titanium có thêm mức công suất 1000W . Mức công suất mà đa số các cấu hình cao cấp sử dụng

Tuy vậy có một điểm sẽ khiến nhiều khách hàng khó tính sẽ có chút buồn nhẹ khi Series PRIME Ultra titanium sẽ sản xuất tại nhà máy ở Trung Quốc thay vì nhà máy mới ở Đài Loan , Chắc hẳn vấn đề về chi phí nhân công cũng như quy mô của nhà máy mới chưa đáp ứng được nhu cầu của thị trường

I- Hộp và Phụ kiện
Hộp của PRIME Ultra titanium 1000W có tông màu đen/crom trông rất đẹp  . Các thông số kỹ thuật chính được in chi tiết ở các mặt bên của vỏ hộp . Và một chiếc tem  “Best PSU series” do hiệp hội các diễn đàn ở châu âu chứng nhận







Phụ kiện đi kèm rất đa dạng . Có thể nói sau nhiều năm học hỏi nâng cấp mẫu mã thì Seasonic với series PRIME Ultra titanium hiện đang nắm top đầu về số lượng phụ kiện đi kèm theo PSU . Điều khá quan trọng với một PSU hiend
Phụ kiện đi kèm của PRIME Ultra titanium 1000W  gồm có : 1 Túi cáp , 1 cáp nguồn EU type , 3 sách hướng dẫn/catalog và 1 túi phụ kiện màu trắng mà chúng ta sẽ khám phá phía dưới

Các thành phần nằm trong túi gồm có : 1 bộ dây cột cáp So với thế hệ X P series thì dây cột cáp của PRIME mỏng và chắc hơn nhiều , vài sợi dây rút , 1 túi ốc, 2 tấm sticker , 1 adaptor FDD , 1 adaptor test nhanh PSU và 1 cáp chuyển đổi ATA sang SATA 3.3

Kiểm tra cọng cáp chuyển SATA 3.3 nhận ra không có sự kì diệu gì ở đây khi thế hệ SATA 3.3 sẽ bỏ đường 3.3V. Hiên tại đa số các thiết bị sử dụng đầu cấp nguồn SATA đều không còn sử dụng đường này. Dù sao có cũng hơn không

II-PSU
1-Bên ngoài
PRIME Ultra titanium 1000W  có mẫu mã tương tự thế PRIME trước được sơn đen, chắn fan cách điệu mạ Crom. Ở Series PRIME Seasonic sử dụng chung 1 kích thước từ dòng 650W cho tới 1000W






Công suất danh định 1000W, Single rail 12V@83A , 80Plus Titanium , Active PFC full range 100~240VAC

Hệ thống cáp 100% dạng rời gồm có :


2-Bên trong
PRIME Ultra titanium 1000W  có Platform tương tự dòng PRIME. Để thu nhỏ kích thước PSU cũng như giúp bo mạch thông thoáng  luồng gió làm mát di chuyển dễ dàng hơn Seasonic sử dụng khác khối mạch modul nhỏ được cắm thẳng lên bo mạch chính. Keo định vị sử dụng hạn chế. Biến áp và cuộn cảm mach APFC được bọc kính đúc keo để hạn chế tiếng coin whine .

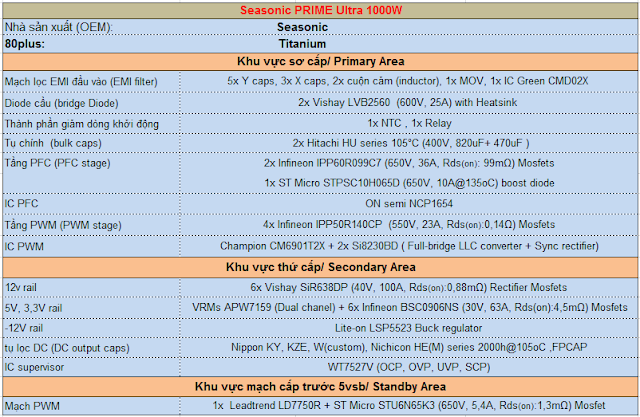

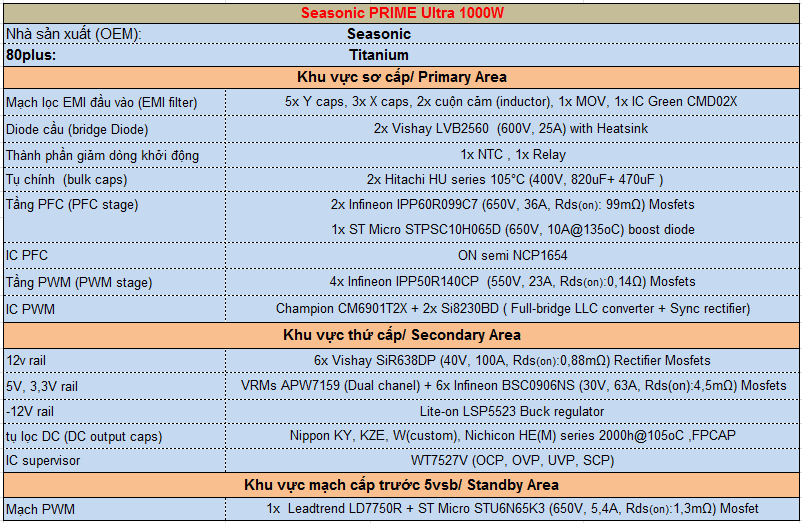

Bảng linh kiện được sử dụng trong PRIME Ultra titanium 1000W :

 Tầng tụ lọc nhiễu EMI ngay cửa ngõ đầu vào được trang bị thêm 1 IC green CMD02X . Khối mạch này được bọc lại bằng 1 tấm tôn mỏng chống nhiễu

Tầng lọc EMI thứ nhất và thứ hai được hàn trên bo mạch chính . Sử dụng dây đồng to và đường mạch được gia cố tăng tải rất kĩ càng. Các tụ Y nối mass đều được ngăn các lõi chống nhiễu .
Cặp diode cầu 25A (2x 25A) được đính trên một phiến tản nhiệt riêng biệt. Ở PRIME Ultra titanium 1000W  thì đây cũng là thành phần nóng nhất trong PSU


PRIME Ultra titanium 1000W  sử dụng 1 cặp Infineon IPP60R099C7 thuộc thế hệ CoolMos C7 mới . Bên cạnh đó là 1 boost diode 10A .
Cặp tụ chính mắc song song với 2 tụ Hitachi 470uF và 820uF nâng tổng mức điện dung lên tới 1290uF hẳn sẽ đem lại một mức hold up time dài cho PRIME Ultra titanium 1000W


Thành phần giảm dòng khởi động được dời vào vào sâu bên trong trước ngõ vào của cặp tụ chính

PRIME Ultra titanium 1000W  sử dụng 4 mosfets Infineon IPP50R140CP mắc dạng mạch full bridge cho tầng PWM . IC điều khiển hoạt động là loại Champion CM6091 với dạng mạch cộng hưởng LLC quen thuộc. Xuất hiện ngày các nhiều ở các dòng PSU cao cấp


PRIME Ultra titanium 1000W  sử dụng 6 Mosfet Vishay SiR638DP (6x 100A) để nắng dòng cho đường 12V . Phía bên phải là 2 IC cách ly  Silicon Labs Si8230BD Có nhiệm vụ nhận lệnh điều khiển từ IC dao động CM6901 lái 4 Mosfet của mach PWM

Đường 5V và 3,3V được tạo ra từ chung 1 khối mạch VRM sử dụng  IC APW7159 2 kênh nằm trên một modul với tản nhiệt riêng biệt . Đường -12V cũng được ưu ái với 1 modul hạ áp riêng biệt cho mình


Mạch Smart fan của PRIME Ultra titanium 1000W  cũng nằm trên một modul nhỏ sử dụng IC điều khiển APW9010 với chế độ Semifanless
Khối mạch giám sát hoạt động sử dụng IC Weltrend WT7527V phía bên trái có sự góp mặt của 1 IC so sánh điện áp AS393


Là một sản phẩm Hiend thì tụ nhật là điều không thể thiếu . PRIME Ultra titanium 1000W  cũng không ngoại lệ khi sử dụng 100% tụ nhật bản đến từ các thương hiệu Hitachi, Nippon , Nichicon . Bo jack cắm modul được gia cố với các thanh đồng giúp giảm tải trên mạch in . Ngoài ra còn có đính các tụ rắn lọc nhiễu FPCAP NPCAP


PCB của PRIME Ultra titanium 1000W  sạch tuân thủ tiêu chuẩn RoHS, không có vết hàn hay chân linh kiện dư . Được phủ một lớp keo bảo vệ dày giúp giảm tình trạng mạch in bị oxi hóa .nhưng cũng là thứ khiến phần mạch in trông hơi nham nhở

III-Thử nghiệm
1-Thử tải
PRIME Ultra titanium 1000W  hoàn thành tốt nhiệm vụ . Hiệu suất duy trì ở mức rất cao trên dưới 95% đạt tiêu chuẩn 80Plus Titanium
Đường 12V dao động trong khoảng 0,16V ~1,3% , Hai đường 5V và 3,3V  lần lượt là 0,08V~1,7% và 0,07V~2,2%



2-Ripple & Noise ( Nhiễu AC cao tần)
Ripple Noise của PRIME Ultra titanium 1000W  ở mức tốt khi mức nhiễu tối đa 24,8mV của đương 12V rơi vào khu vực tải 10% khi mạch PWM đang hoạt động ở chế độ light load pwming. Khi tăng tải mức nhiễu giảm dần cho tới khi chỉ còn 14mV tại 100% tải. Các đường điện còn lại đều dưới 15mV ở mọi  mức tải
10% load

20% load
50% load
80% load

100% load
CL12 Load
3- Hold Up time ( Thời gian lưu điện )
Thời gian lưu điện của PRIME Ultra titanium 1000W  lên tới 23,6mS vượt khá xa tiêu chuẩn ATX 16mS yêu cầu . Đường 12V rơi khỏi vùng an toàn sau 28mS .


4-Nhiệt độ làm việc và tốc độ quạt làm mát
Nhiệt độ môi trường 37oC

PRIME Ultra titanium 1000W  sử dụng quạt làm mát Hong Hua HA13525M12F-Z FDB fan 135mm có tốc độ tối đa khoảng 800RPM


IV-Kết luận
PRIME Ultra titanium 1000W  có chất lượng linh kiện và điện áp rất tốt . Mẫu mã bắt mắt . Phụ kiện đi kèm đa dạng. Hiệu suất cao giúp hoạt động êm ái ngay cả khi chạy ở chế độ quạt .
PRIME Ultra titanium 1000W  là sự lưa chọn hoàn hảo cho các cấu hình cao cấp nhất hiện nay . Khi khoảng trống 1000W đã được  lấp đầy
Mức đánh giá: Rất tốt
Ưu điểm:
-Chất lượng điện áp tốt
-Hiệu suất cao trên dưới 95% ( 80Plus titanium)
-Linh kiện chất lượng 100% tụ nhật
-Hoạt động mát và êm ái
-Phụ kiện đi kèm đa dạng
Khuyết điểm
-Giá..

Xin cảm ơn Seasonic đã cung cấp sản phẩm review!
