REVIEW - Cooler Master MWE Bronze 650 (650W)


Tiếp nối dải sản phẩm MWE series . Cooler Master cho ra mắt dòng sản phẩm MWE Bronze series , định vị ở phân khúc tầm trung . Nhắm tới các cấu hình hiệu năng cao
Như tên gọi, MWE Bronze series  đạt chứng nhận 80Plus Bronze và kèm theo EuP lot 6 2013
Công nghệ DC to DC (VRMs) cũng được ứng dụng trong dòng sản phẩm MWE Bronze seriesSản phẩm của ngày hôm nay mang tên MWE Bronze 650 có mức công suất 650W , cũng là mức công suất lớn nhất trong dòng MWE Bronze  series
I- Hộp và Phụ kiện
Hộp của MWE Bronze 650 có kích thước nhỏ nhắn tương tự các sản phẩm thuộc  series MWE . Thông tin kỹ thuật được in đầy đủ ở các mặt của hộp





Phụ kiện đi kèm theo MWE Bronze 650 gồm có : 1 cáp nguồn EU type, 1 túi ốc và 1 sách HDSD

II-PSU
1-Bên ngoài
MWE Bronze 650 có kích thước ATX chuẩn được sơn đen , Sử dụng quạt làm mát 120mm.  cáp được bọc lưới toàn bộ

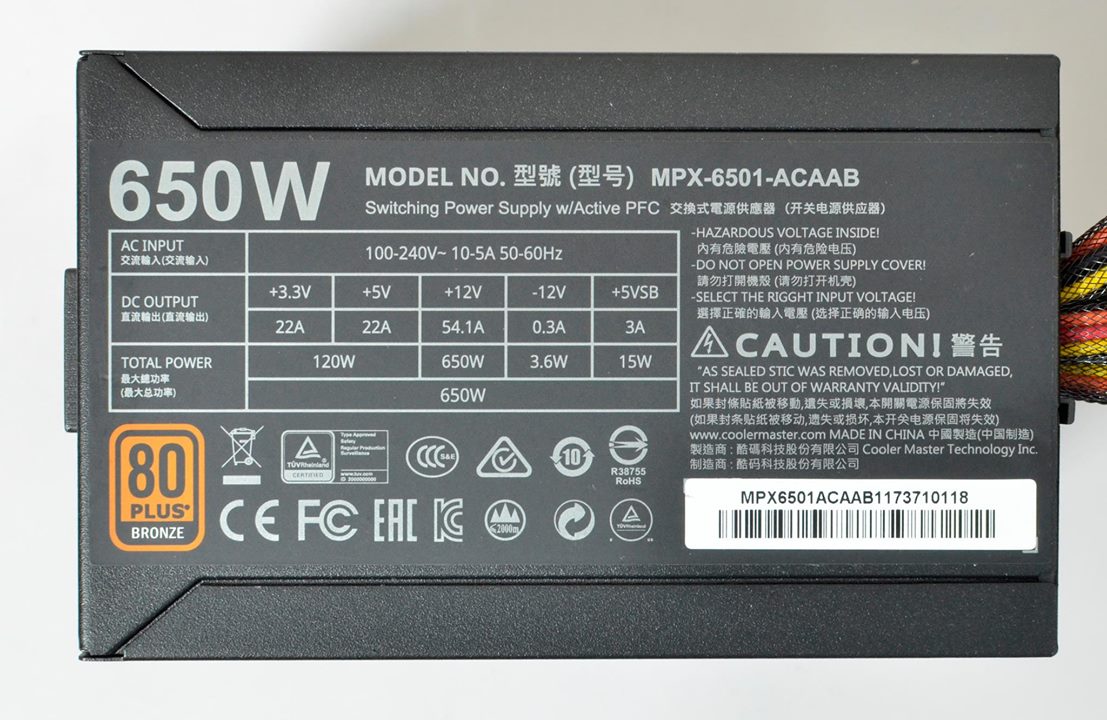

Công suất danh định 650W , Single rail 12V@54,1A , Active PFC full range 100~240V , 80Plus Bronze


MWE Bronze 650 có hệ thống cáp dạng liền gồm:
1x 24pin Mainboard
1x 4+4pin ATX12V
4x 6+2pin PCIe
8x SATA
4x ATA
1x FDD

2-Bên trong
MWE Bronze 650 có vỏ thiết kế dạng trượt. Khi trượt ra có tiếp cận cả mặt trên và dưới của bo mạch chính một cách dễ dàng




Bảng linh kiện được sử dụng trong MWE Bronze 650

Tầng lọc EMI thứ nhất được hàn thẳng trên chấu cắm AC, Phía sau có thể thấy hiện diện của 1 IC green MPS HF81 có nhiệm vụ “xả điện” trong tụ X nằm ở phía trên khi PSU ngắn điện . Tầng lọc EMI thứ hai nằm trên bo mạch chính  có chứ linh kiện chống sét MOV



MWE Bronze 650 sử dụng tới 2 diode cầu GBU 10K (10Ax2)  bắt vào 1 phiến tản nhiệt dày giúp giảm nhiệt sinh ra khi tải nặng .



MWE Bronze 650 sử dụng tụ lọc chính Elite(taiwan) 400V 470uF. Kế bên là IC PFC & PWM combo CM6800TX. Chúng ta không thấy sự  hiện diện của IC green CM03X trong platform này

MWE Bronze 650 Sử dụng Chung một loại Mosfets Great power GPT18N50DG được gắn các lõi ferit chống nhiễu  Cho cả tầng PFC và PWM

Do sử dụng mạch DC to DC (VRMs) cho đường 5V và 3,3V. Vì thế lúc này Biến áp chính chỉ cho ra duy nhất 1 đường 12V , Được nắn bởi 4 Diode schottky PFR40V60CT(40Ax4) , Được bắt vào một phiết tản nhiệt dày

Đường 5V và 3,3V sử dụng chung 1 dạng mạch VRMs . Với 1 IC APW7164 và 1 mosfet 2 kênh CSD87350Q5D hàn trên một modul nhỏ cắm xuống bo mạch chính

MWE Bronze 650 sử dụng IC giám sát Weltrend WT7527V (OCP, OVP, UVP,SCP) cũng được hàn trên 1 modul cắm xuống bo mạch chính giúp thu nhỏ diện tích bo mạch chính
MWE Bronze 650 sử dụng 100% tụ lọc đầu ra của hãng Teapo

Mạch cấp trước 5Vsb nhỏ gọn sử dụng 1 IC combo TNY289PG

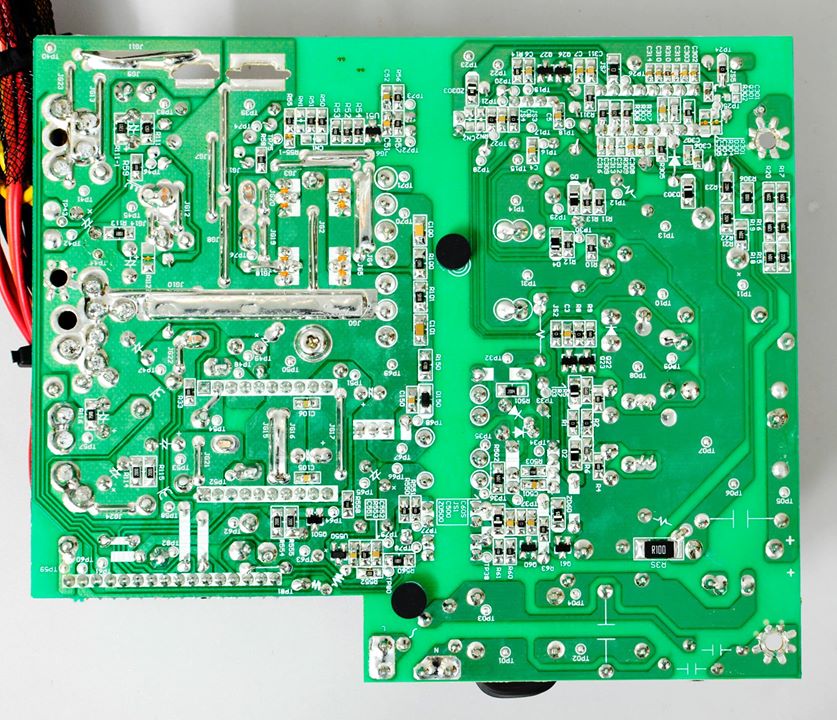

phần mạch in của MWE Bronze 650 sạch đẹp , Mối hàn bóng tuân thủ tiêu chuẩn RoHS , không có vết hàn hay flux thừa nào

III-Thử nghiệm
1-Thử tải
MWE Bronze 650 hoàn thành tốt các mức tải , Hiệu suất cao trên dưới 85% đạt chứng nhật 80plus bronze
Đường 12v dao động khá nhỏ trong khoảng 0,17V~1,44% , Đường 5v và 3,3v dao động trong khoảng 0,13V~2,6% và 0,11V~3,5%




2-Ripple & Noise ( Nhiễu AC cao tần )
Ripple & Noise của MWE Bronze 650 ở mức khá khi đường 12V tối đa khoảng 46mV. các đường điện còn lại đều dưới 40mV
10% load

20% load

50% load

80% load

100% load


CL12V load


3-Hold Up time ( Thời gian lưu điện )
Hold up time của MWE Bronze 650 đạt 16,2mS thỏa tiêu chuẩn ATX yêu cầu (16mS)
Đường 12V rơi xuống dưới 11,4V sau 21,4mS



4-Nhiệt độ làm việc và tốc độ quạt làm mát
Nhiệt độ môi trường 37oC

MWE Bronze 650 sử dụng quạt làm mát Silencio FP fan DF1202512RFLN 12V 0,16A LDB( EBR) fan có tốc độ tối đa khoảng 1800RPM


IV-Kết luận
MWE Bronze 650 có chất lượng điện áp dao động không đáng kể . Hiệu suất hoạt động cao trên dưới 85%. Quạt làm mát hiệu quả  . Tuy vậy cáp  khá to và dày sẽ gây đôi chút khó khăn cho việc đi dây trong case . MWE Bronze 650 Thích hợp cho các cấu hình cần hoạt động ổn định trong thời gian dài
Mức đánh giá: Khá
Ưu điểm
-Điện áp đường 12v dao động nhỏ
-Hiệu suất cao trên dưới 85% (80plus bronze)
-Linh kiện khá
-Hoạt động mát
Khuyết điểm
-Cáp to dày khó đi dây
-Còn ồn khi tải nặng


-Xin cảm ơn CoolerMaster Vietnam đã cung cấp sản phẩm Review!
