REVIEW - Andyson PX1200 1200W


Sau 1 thời gian gây sóng gió với các dòng nguồn phổ thông , Andyson tiếp tục trở lại bằng việc đổi mới dòng cao cấp của mình, Series Platinum R trước kia nay đã được thay thế bằng series Platium PX . Không chỉ là sự thay đổi về bao bì, mà qua các Feedback/đánh giá từ người dùng, Andyson đã có những sự nâng cấp ở cấu trúc mạch , Giúp PSU hoạt động bền bỉ hơn

Hiện tại series Platium PX chỉ mới có một đại diện ở Việt Nam là phiên bản PX1200 với mức công suất danh định là 1200W và đạt chứng nhận hiệu suất 80Plus Platinum

I- Hộp và Phụ kiện
Hộp của series PX mới có tone màu trắng xanh , Kích thước tương đối nhỏ gọn với dòng nguồn 1200W , Nếu nói về thẩm mĩ cá nhân thì hộp của dòng series R có phần đẹp và “ngầu” hơn





Phụ kiện đi kèm của PX1200  đơn giản gồm có : 1 cáp nguồn US type , 1 túi cáp , 1 túi dây rút + dây buộc cáp, 2 túi ốc  , sách HDSD và 1 cover bằng cao su giúp giảm rung

II-PSU
1-Bên ngoài
PX1200 có kích thước  dài hơi chuẩn ATX 1 chút , Sử dụng quạt làm mát 135mm và lớp vỏ được sơn đen nhám





Công suất danh định 1200W, Single rail 12V@100A, Active PFC full range 100~240V , 80Plus Platium

PX1200 sử dụng cáp dạng rời (full modular) gồm có:
1x 24pin Mainboard (60cm)
2x (4+4pin) ATX12V (60cm)
10x (6+2pin) PCIe (60+15cm)
9x SATA (60cm+)
6x ATA (60cm+)
2x FDD


2-Bên trong
PX1200 có thiết kế từng khối chức năng riêng biệt. Về cơn bản Platform của PX1200 cũng  gần tương tự  R1200 đều sử dụng “công nghệ không dùng dây /wireless” tức là hạn chế sử dụng dây nối giữa các khối mạch thay vao đó là sử dụng các modul mạch in kết nối trực tiếp. Điều này giúp bo mạch gọn gàng đẹp và lưu thông khí tốt hơn



Bảng linh kiện được sử dụng trong PX1200

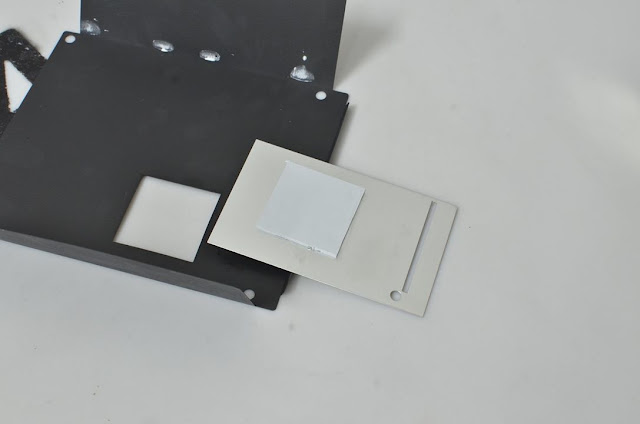

PX1200 được trang bị 1 miếng nhôm mỏng nhằm mục đích tản nhiệt cho phần mạch in chịu tải cao phía dưới biến áp, trong khi  đa số các hãng sẽ cho phần mạch in này tiếp xúc thẳng vào lớp vỏ nguồn thông qua một miếng thermal pad cách điện. Chưa biết cách nào sẽ hiệu quả hơn nhưng cách làm của Andyson sẽ tốn thêm chi phí cho miếng nhôm tản nhiệt


Tầng lọc nhiễu EMI đầu vào nằm gọn trong 1 góc . PX1200 có một điểm nâng cấp đáng giá so với R1200 là sử dụng rờ le/relay song song với nhiệt điện trở/NTC . Ở các PSU công suất vừa và nhỏ điều này không thật sự quá quan trọng nhưng đối vơi  PSU 1200w thì việc dùng thêm rờ le, giúp nâng cao hiệu suất và chống quá tải trên NTC khi PSU đang  tải nặng

PX1200 sử dụng 3 chiếc tụ của Nichicon(JAP) vơi mức dung 470uF mắc song song . Tổng PX1200 có tới 1410uF/400V. Khá là dư giả cho một PSU 1200W. Platform PX1200 sử dụng có tất cả 4 vị trí gắn tụ chính. Liệu sẽ còn 1 bản 1500w trong tương lai ?

Khối điều khiển của PX1200 sử dụng IC CM6901 cho tầng PWM , IC này lái 4 Mosfet Infineon IPA50R280CE thông qua 2 IC driver cách li  Silicon Lab SI8230BD
Kế bên là IC supervisor/ Giám sát Siti PS223 với nhiều chế độ bảo vệ đi kèm như OTP, OCP, OVP, UVP, SCP

2 khối mạch VRM đường 5v & 3,3v được đính trên bo mạch chứa jack cắm modul . Mổi 1 mạch VRM được điều khiển bởi IC APW7073 đi kèm với 1 Mosfet 2 kênh BCS0923NDI
PX1200 sử dụng 100% tụ điện nhật bản của Nichicon, Nippon và FPCAP


Phần mạch in cửa PX1200 đẹp sạch bóng nhưng chưa thật sự hoàn hảo khi vẫn còn vài vết flux còn dư trên mạch

III-Thử nghiệm
1-Thử tải
PX1200 dễ dàng hoàn tất cả mức tải. Hiệu suất duy trì ở mức trên dưới 90% đạt chuẩn 80Plus Platinum , Điện áp đường 12V dao động trong khoảng 0,1V~0,9% và 2 đường 5V và 3,3V lân lượt là 0,03~0,72% và 0,06~1,9%


2-Ripple & Noise ( Nhiễu AC cao tần)
Ripple & noise của PX1200 ở mức tốt. Các đường điện dao động trên dưới 30mV
ở PX1200 có thể nhận thấy mức nhiễu ở 10% load khá cao và giảm dần.
10% Load

20% load

50% load

80% load

100% load

CL12load

3-Hold-Up time ( Thời gian lưu điện)
PX1200 đạt tới 20,2mS thỏa tiêu chuẩn ATX 16mS yêu cầu ,  Đường 12V rời khỏi mức an toàn sau hơn 22mS


4-Nhiệt độ làm việc và tốc độ quạt làm mát
Nhiệt độ môi trường 35oC , PSU hoạt động mát

PX1200 sử dụng quạt làm mát 135mm của Poweryear model PY-13525H12B dual ball bearing
Ở PX1200 chiếc quạt này chỉ quay trên dưới 800PRM, Tại mọi mức tải


VI- Kết luận
Andyson PX1200 có chất lượng điện áp tốt. Hiệu suất cao . Hoạt động êm, Có những thay đổi cải thiện chất lượng với đời R1200 trước đây , Tuy vậy ở một sản phẩm hiend thì tốt gỗ thôi chưa đủ , Andyson còn cần hoàn thiện phần bao bì cũng như vỏ ngoài hơn nữa. Để phù hợp với các cấu hình hiend mà việc “show” linh kiện đang là xu thế
Mức đánh giá : Tốt
Ưu điểm:
-Hiệu suất cao
-Điện áp dao động nhỏ
-100% Tụ nhật
-Hoạt động êm
Khuyết điểm
-Mẫu mã còn kém bắt mắt

Xin cảm ơn Andyson Viet Nam đã cung cấp sản phẩm Review!
