REVIEW - Andyson Venus 600


Andyson vừa tung ra loạt sản phẩm nguồn dành cho thị trường cafenet tại Việt Nam mang tên Venus .
Venus có 2 mức công suất là 500W và 600W, Được bán dưới dạng bulk ( chỉ có nguồn) nhằm cắt giảm chi phí không cần thiết, đem lại hiệu quả đầu tư cho các chủ phòng net , ở phiên bản Venus 600 được trang bị tính năng Active PFC

I-Hộp và phụ kiện
Do được bán dưới dạng bulk . Nên sẽ không có gì kèm theo PSU, Ngoài 1 túi nylon chống sốc

II-PSU
1.Bên ngoài
 Venus 600 có kích thước ATX tiêu chuẩn sơn đen , quạt làm mát 120mm , cáp nguồn chỉ được bọc lưới ở dây 24pin và 8pin CPU



Công suất danh định 600W, single rail 12V@45A, Active PFC short range 200-240V

Hệ thống cáp liền của Venus 600 bao gồm
1x 24pin Mainboard (55cm)
1x 4+4pin ATX12V (60cm)
2x 6+2pin PCIe (55cm+)
4x SATA (40cm+)
2x ATA (40cm+)

2.Bên trong
Venus 600 sử dụng chung platform với  Andyson M5 series, Với linh kiện được tinh chỉnh lại do chỉ phải hoạt động ở giải điện áp 200-240V.
PCB của Venus 600 sạch sẽ , Bo mạch thoáng giúp luồng khí lưu thông tố hơn





Bảng linh kiện được sử dụng trong Venus 600

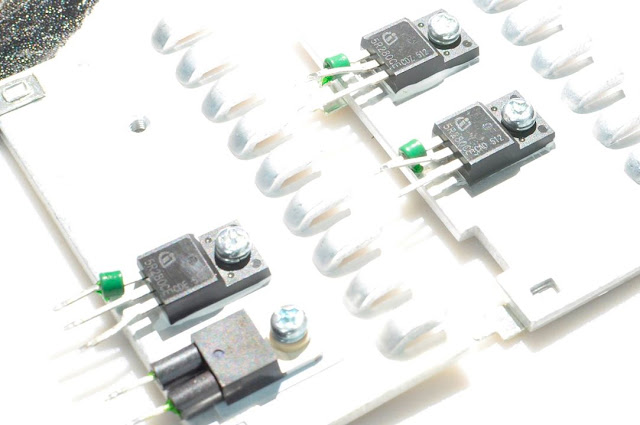

Venus 600 sử dụng chung loại Mosfets Infineon IPA50R280CE thuộc dòng  CoolMOS™CE có chất lượng trên giá thành khá tốt. Ở tầng PFC do chỉ phải hoạt động ở giải điện áp hẹp nên chỉ sử dụng duy nhất 1 mosfet đi kèm với 1 boost diode 8A

IC giám sát hoạt động của Venus 600 là loại Infinno Sitronix ST9S313-DAG với 3 tính năng bảo vệ cơ bản OVP, UVP , SCP

Phần nắn dòng đầu ra Venus 600 sử dụng 3 Diode schottky MBR30L60CT (3x30A) cho đường 12V , với tổng mức công suất có thể chịu đựng đc lên tới 90A gấp 2 mức công suất danh định 45A  . ở 2 đường 5v và 3,3v sử dụng chung 1 loại MBR3045CT (30A), Các tụ điện nắn dòng đầu ra đều sử dụng của hảng TEAPO . 1 số vị trí cấp nguồn cho khối điều khiển sử dụng của Junfu

Mạch cấp trước 5Vsb sử dụng 1 IC combo STR A6069H

III-Thử nghiệm
1.Thử tải
Venus 600 hoàn thành các mức tải , Điện áp dao động của các đường điện chính đều trong mức giới hạn an toàn của tiêu chuẩn ATX. Đường 12v dao động trong khoảng 0,9V~7,54% , 5v và 3,3v lần lượt là 0,22V~4,5% và 0,16V~4,9%
Riêng đường -12V vọt quá tiêu chuẩn ATX 0,6V may mắn là hiện tại còn khá ít các hệ thống PC sử dụng đường điện này
Hiệu suất duy trì ở mức khá


2.Ripple & Noise ( Nhiễu AC cao tần )
Ripple & Noise  các đường điện chính của Venus 600ở mức tốt khi tối đa đều <30mV , Đường 5Vsb vọt lên 46mV

10% load

20% load

50% load

80% load

100% load

CL12V load

3.Hold Up time ( thời gian lưu điện)
Hold Up time của Venus 600 chỉ đạt 13,60mS thấp hơn tiêu chuẩn ATX yêu cầu (16mS) điều này có thể hiểu được khi tụ chính của Venus 600 là 270uF trong khi các PSU 600W cần từ 390uF~ 470uF trở lên nếu muốn thỏa tiêu chuẩn ATX

4.Nhiệt độ làm việc và tốc độ quạt làm mát
Nhiệt độ môi trường 38oC. Nhiệt độ luồng khí thoát ra đạt 47,4oC

Venus 600 sử dụng quạt làm mát của hãng Poweryear PY-1225H12S 12V-0.30A có tốc độ tối đa khoảng 1600RPM


IV-Kết luận
Andyson Venus 600 có chất lượng và phẩm chất điện áp khá , Được sinh ra phục vụ cho cafenet nên mẫu mã chưa được đẹp mắt , PSU hoạt động êm, tuy nhiên Lại khá nóng khi tải nặng
Mức đánh giá : Khá
Ưu điểm
- Ripple noise tốt
- Linh kiện khá (Tụ Hitachi & Teapo)
- Hiệu suất khá tốt
Khuyết điểm
- Hoạt động còn nóng
- Hold up time thấp


Xin cảm ơn Andyson Việt Nam đã cung cấp sản phẩm review !
