REVIEW/Đánh giá - Forgame RA400/500 (400W/500W)


Forgame là  thương hiệu vừa mới gia nhập thị trường Việt Nam với dòng sản phẩm nguồn máy tính (PSUs) RA400 & RA500 thuộc phân khúc phổ thông, được trang bị tính năng Active PFC dải hẹp 200~240VAC

I-Hộp và phụ kiện:

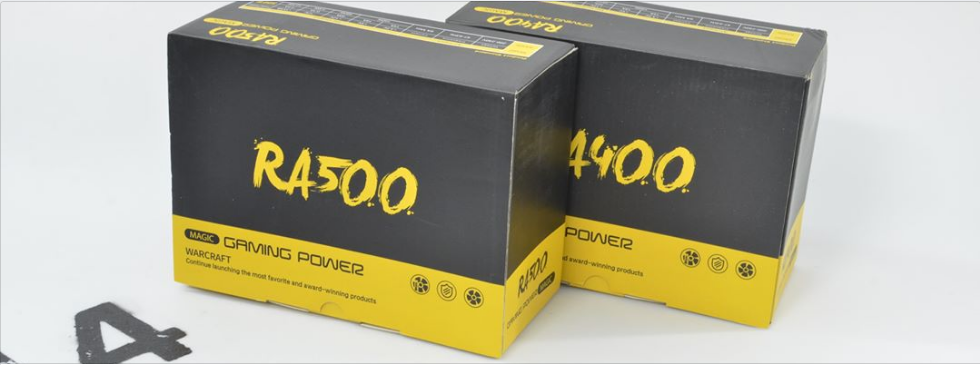

Hộp có tông màu vàng đen, kích thước nhỏ gọn, thiết kế đơn giản với các thông số về điện áp ở mặt hông





Phụ kiện đi kèm theo RA400/500 chỉ gồm 1 cáp nguồn EU type

II-PSU
1-Bên ngoài:
PSU có kích thước ATX tiêu chuẩn được sơn tĩnh điện màu đen và sử dụng quạt làm mát 120mm. Cáp nguồn được bọc lưới dây 24pin mainboard và 4+4pin ATX12V




Công suất danh định : 400W. Single rail 12V@32A, Active PFC short range 200~240VAC

Công suất danh định : 500W. Single rail 12V@40A, Active PFC short range 200~240VAC

RA400/500 có chung số lượng cáp cấp nguồn gồm có :
1x 24pin Mainboard (50cm)
1x 4+4pin ATX12V (60cm)
2x 6+2pin PCIex (60cm+15cm)
4x SATA (45cm+)
2x ATA (45cm+)
1x FDD

2-Bên trong:
RA400/500 chia sẽ chung platform chỉ khác nhau trị số linh kiện sử dụng để phù hợp với từng mức công suất danh định


Bảng linh kiện được sử dụng trên RA400/500:


Mạch lọc EMI của RA400/500 được hàn trên bo mạch chính gồm 2 tầng lọc, tại jack cắm AC đầu vào thiếu vắng vị trí của các tụ dập nhiễu X,Y


Cả 2 phiên bản đều sử dụng diode cầu GBU406 (4A)được làm mát trực tiếp từ quạt làm mát. Tuy nhiên nếu diode cầu này được đính vào phiến tản nhiệt kế bên thì hiệu quả tản nhiệt sẽ tốt hơn

RA400 sử dụng tụ chính 150uF 450V còn RA500 sử dụng loại lớn hơn 220uF 450V. đều đến từ hãng ChengX có mức nhiệt độ hoạt động tối đa là 105°C


RA400/500 sử dụng chung cấu hình mosfet cho cả tầng PFC và PWM . dưới sự điều khiển của IC dao động Champion CM6805BSX



Để đảm bảo khả năng hoạt động với mức công suất công bố thì RA400 sử dụng lõi biến áp ERL30 còn RA500 sử dụng loại lớn hơn ERL35


RA400/500 vẫn dùng thiết kế mạch “truyền thống” khi sử dụng tổ hợp các diode xung ( schottky diodes) để nắn dòng cho riêng từng đường điện . Đường 12V ở bản RA500 sử dụng 1 cặp có công suất 30A(2x 30A) còn bản RA400 sử dụng cặp có công suất 20A(2x 20A)

IC giám sát hoạt động  là loại TL113D cung cấp 3 chế độ bảo vệ cơ bản OVP/UVP/SCP. Mạch cấp trước sử dụng IC combo FSDM311 . Các tụ lọc  đầu ra đều đến từ 2 hãng ChengX và Asia’X


Mạch in của RA400/500 sạch mối hàn bóng. tuân thủ tiêu chuẩn RoHS .

III-Thử nghiệm:
1-Thử tải:

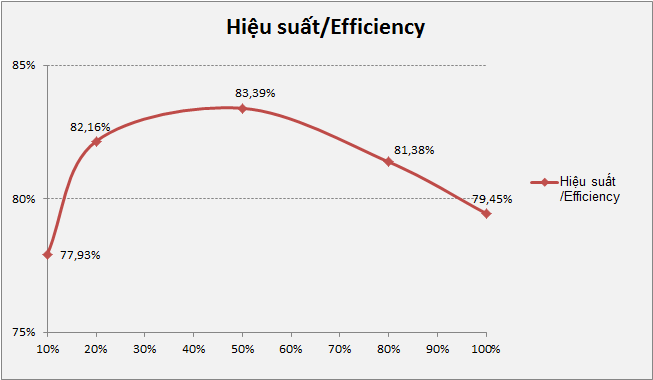

RA400/500 đều hoàn thành các mức tải với điện áp dao động trong khoảng an toàn hiệu suất đạt trên dưới 80%. Ở bài test CL3/5 thì không quá khó đoán với các PSU thiết kế mạch kiểu “cổ điển” này thì hầu như  khó có thể vượt qua. Tuy nhiên chúng ta không cần quá lo lắng vì 2 bài test CL12 & Cl3/5 này chỉ xảy ra trong điều kiện thử nghiệm khi việc kiểm tra khả năng tối đa của PSU có thể thể hiện được là điều cần thiết
RA400:


RA500:


2-Transient response test ( Tải biến thiên):
Tiếp theo là ở bài test tải biến thiên liên tục 10Hz( thay đổi 10 lần trong 1 giây). Với RA400   các đường điện vẫn trong khoảng an toàn . còn RA500 thì đường 3.3V đã vượt ra khỏi tiêu chuẩn ATX yêu cầu
T1 : 20% load trong 100mS
T2 : 50% load trong 100mS







3-Ripple & Noise ( Nhiễu AC cao tần):
RA400/500 có mức ripple noise trung bình . Phiên bản RA400 có mức ripple noise tốt hơn  so với bản RA500




4-Hold up time ( Thời gian lưu điện):
Với tụ chính khá nhỏ bé với mức công suất danh định thì khó lòng để RA400/500 vượt qua bài test hold up time






 5-Earth leak current ( Kiểm tra dòng rò)
Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 240VAC tương đương khoảng 264VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng  Chroma 19073 Hipot tester để đo dòng rò
RA400

RA500

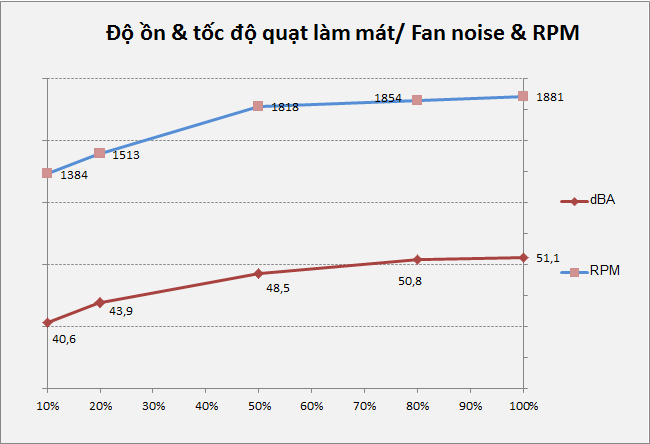

6- Nhiệt độ làm việc và tốc độ/ độ ồn quạt làm mát:
Điều kiện môi trường : 35-40°C/37dBA
RA400


RA400 sử dụng quạt làm mát được dán nhãn của Forgame có tốc độ tối đa khoảng 1800RPM

RA500


RA500 sử dụng quạt làm mát W12025HZ12SEMA Sleeve bearing có tốc độ tối đa khoảng 1800RPM

IV- kết luận:
RA400/500 có chất lượng chấp nhận được. hiệu suất đạt được khá tốt dao động trên dưới 80% . PSU hoạt động có phần hơi nóng. Cần chú ý luồng khí lưu thông trong case
RA400/500 là sự lựa chọn cho các cấu hình máy tính văn phòng & gaming cơ bản
Mức đánh giá: Chấp nhận được
Ưu điểm:
-Hiệu suất đạt 82%@230VAC
-Active PFC 200~230VAC
Khuyết điểm:
-PSU hoạt động nóng khi tải nặng


-Xin cảm ơn Forgame đã cung cấp sản phẩm Review!
