REVIEW - Jetek M Series (M600)


Là dòng sản phẩm em út trong dải sản phẩm nguồn thế hệ mới đến từ nhà sản xuất Case & nguồn  Jetek/Huetronics đến từ Việt Nam. Jetek M series được nhắm tới các cấu hình máy tính phổ thông với 2 mức công suất 500W và 600W. M series sử dụng hệ thống cáp bẹ đen mềm. Và được phía Jetek cam kết hiệu suất đạt trên dưới 80% .

I-Hộp và phụ kiện:
Hộp của M600 có kích thước tương đồng với 2 người anh em trước (P600/E700). Tông màu đen trắng. Thông tin kỷ thuật được in chi tiết ở các mặt bên của hộp




Phụ kiện đi kèm theo M600 cơ bản gồm có 1 cáp nguồn EU type và 4 ốc vặn nguồn

II-PSU
1-Bên ngoài:

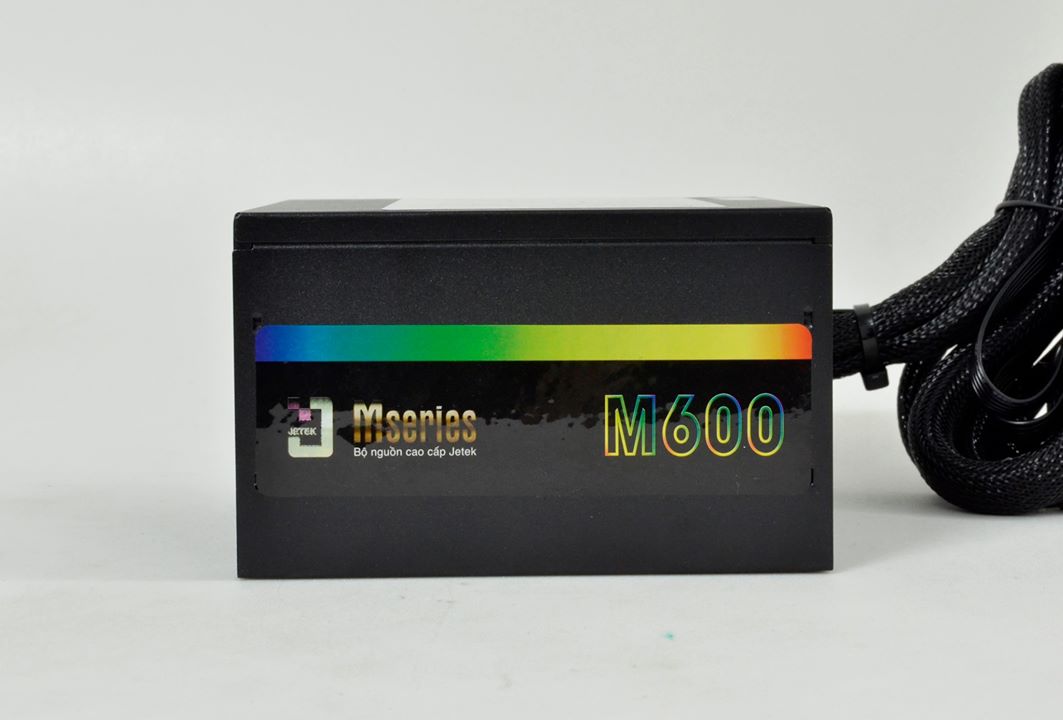

M600 có kích thước ATX tiêu chuẩn vỏ được sơn tĩnh điện màu đen. Sử dụng quạt làm mát 120mm

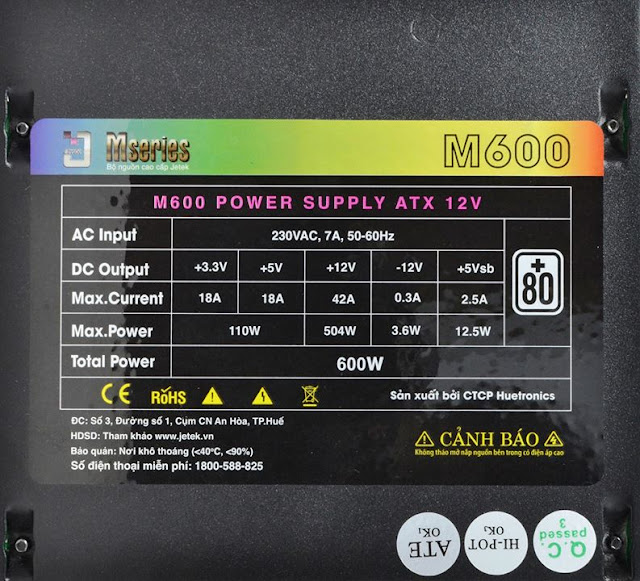

Công suất danh định 600W. Single rail 12V@42A.

Hệ thống cáp của M600 gồm có :
1x 24pin Mainboard (55cm)
1x 4+4pin ATX12V (60cm)
2x 6+2pin PCIex (50cm)
4x SATA (45cm+)
2x ATA (45cm+)

2-Bên trong:
Platform sử dụng trên M600 không được trang bị mạch PFC. Vì thế để đảm bảo mức công suất và hiệu suất như cam kết. Thì các linh kiện còn lại được Jetek chọn lựa loại có khả năng chịu tải cao như lõi biến áp chính sử dụng tới ERL39 hay cặp Mosfet PWM loại TO-247 giúp tản nhiệt tốt hơn



Bảng linh kiện được sử dụng trên M600:

Mạch lọc EMI cơ bản với 2 tầng lọc nhiễu. Diode cầu GBU806(8A) được đính trên 1 phiến tản nhiệt riêng biệt giúp tản nhiệt hiệu quả hơn. Ở điện áp 230V diode cầu này có thể gánh mức công suất hơn 1500W



Tụ chính của M600 của hãng Teapo có mức điện dụng 450uF/400VDC và khả năng hoạt động ở môi trường lên tới 105°C

M600 sử dụng 1 cặp Mosfet SI18N50P cho tầng PWM. Dưới sự điều khiển của IC dao động Champion CM6800TX.
CM6800TX mang trong mình 2 khối điều khiển PFC và PWM.  Nhưng ở M600, Jetek chỉ sử dụng khối điều khiển PWM. Đây là 1 điểm khá lạ so với các bộ nguồn non PFC khác thường sử dụng họ IC dao động UC384x



Ở khu vực nắn dòng đầu ra chúng ta có tổ hợp các diode xung (schottky diodes)
Đường 12V sử dụng 1 cặp Mospec S30C100 (30A x2)
Đường 5V vả 3,3 sử dụng 1 Mospec S30C45C (30A) cho mỗi đường


IC giám sát hoạt động weltrend WT751002S cung cấp 3 chế độ bảo vệ cơ bản OVP,UVP,SCP

Đường cấp trước được tạo ra từ IC combo On semi FSDM311 . M600 sử dụng tụ lọc DC đầu ra của hãng 12KJ(Đài loan) tương tự P600 từng được review trước đây


Phần mạch in của M600 tương đối sạch mối hàn bóng tuân thủ tiêu chuẩn RoHS . Các chân linh kiện được cắt gọn ngàng.

III-Thử nghiệm:
1-Thử tải:
M600 hoàn thành các mức tải tương đối nhẹ nhàng. Hiệu suât trên dưới 80% đúng theo phía jetek cam kết. Do thiếu vắng mạch APFC nên Hệ số PF của M600 chỉ ở mức trung bình khoảng 0,6 điều này sẽ kiến người tiêu dùng có nhu cầu mua UPS cần chọn loại có công suất tương đối lớn để đảm bảo không quá tải khi sử dụng.
Đường 12V dao động trong khoảng 0,68V ~5,6%
Đường 5V và 3,3V dao động trong khoảng 0,25V~5% và 0,11V~3,5%


2-Ripple & Noise ( Nhiễu AC cao tần)
Ripple noise của M600 dừng ở mức trung bình khi đường 12V gần chạm tiêu chuẩn ATX yêu cầu. Chúng ta khó có thể đòi hỏi hơn ở 1 psu phổ thông như M600


10% load

20% load

50% load

80% load

100% load

CL12 load

3-Hold up time ( Thời gian lưu điện)
Thời gian lưu điện của M600 đạt 14,8mS thấp hơn tiêu chuẩn ATX 16mS khoảng 1mS



4-Earth leak current ( Kiểm tra dòng rò)
Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 230VAC tương đương khoảng 253VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng  Chroma 19073 Hipot tester để đo dòng rò


5-Nhiệt độ làm việc và tốc độ quạt làm mát:
Nhiệt độ môi trường 40-45°C

M600 sử dụng quạt làm mát Jetek có tốc độ tối đa khoảng 2000RPM. Fan curve của M600 được đẩy lên cao ngay từ khi khởi động để nhanh chóng làm mát khối linh kiện phía dưới


IV-Kết luận
M600 có phẩm chất điện áp và chất lượng linh kiện tương đối ổn. Tuy thiếu vắng tính năng Active PFC nhưng M600 vẫn có mức hiệu suất  tối đa lên tới 83% . Sử dụng hệ thống cáp bẹ đen mềm dễ dàng đi dây trong case . PSU hoạt động mát tuy nhiên sẽ hơi ồn khi tải trên 50% mức công suất danh định .
M600 phù hợp cho các cấu hình văn phòng gaming cơ bản.
Mức đánh giá: Chấp nhận được
Ưu điểm:
-Hiệu suất trên dưới 80%@230VAC
-Cáp bẹ đen
-Linh kiện khá
Khuyết điểm :
-Ồn khi tải nặng

Xin cảm ơn Jetek/ Huetronics đã cung cấp sản phẩm Review!
