REVIEW - INWIN Premium basic PB750 (750W)


Inwin sau vài năm vắng bóng ở mảng PSU tại thị trường Việt Nam. Thì họ đã trở lại với những series mới. Tất nhiên là sẽ với mức giá dễ chịu hơn nhiều so với các dòng sản phẩm “sang chảnh” Signature trước đây.Sản phẩm được giới thiệu trong bài viết hôm nay là  Inwin Premium Basic PB thuộc phân khúc cao cấp với 2 mức công suất 750W và 850W cùng với hiệu suất 80Plus Gold. Sử dụng 100% tụ điện nhật bản. Và quan trọng nhất  Inwin muốn nói tới là hệ thống Led RGB đồng bộ được với Mainboard

I-Hộp và phụ kiện

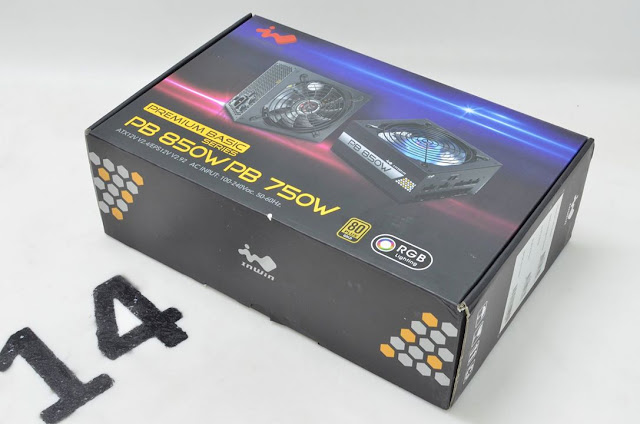

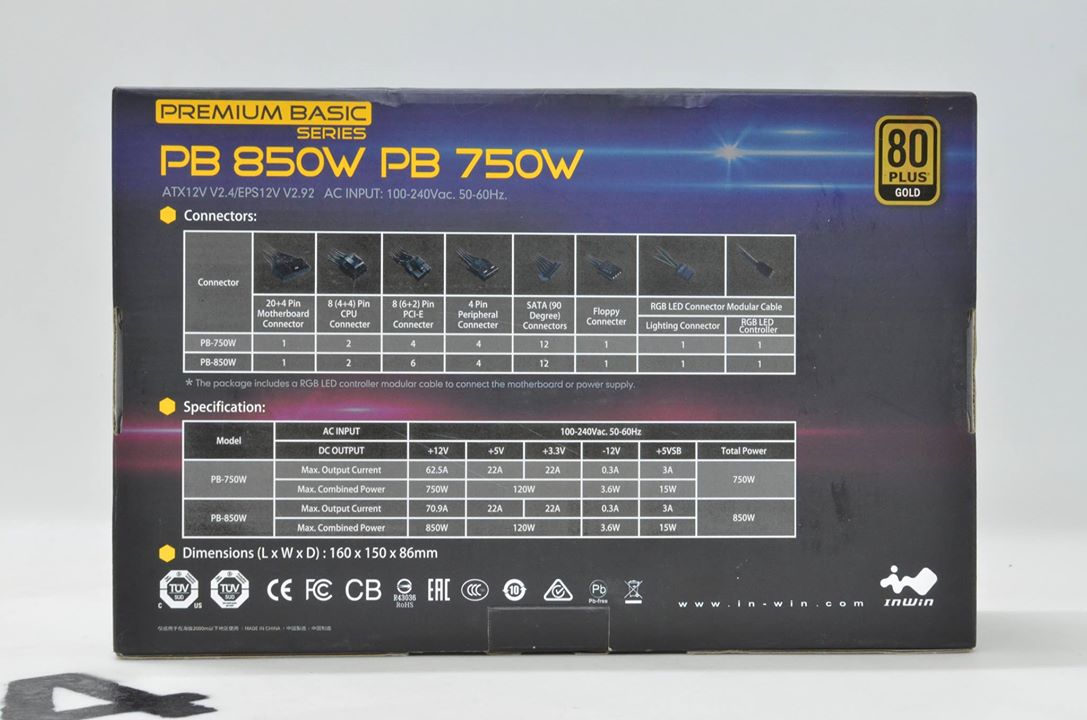

Hộp của Inwin Premium Basic PB  có kích thước tương đối to cộng tông màu khá sặc sỡ với điểm nhấn  là logo RGB lighting. Hộp được sử dụng chung cho 2 model 750W & 850W. vì thế có cả thông số kỹ thuật cho cả 2 model này được in phía sau hộp.

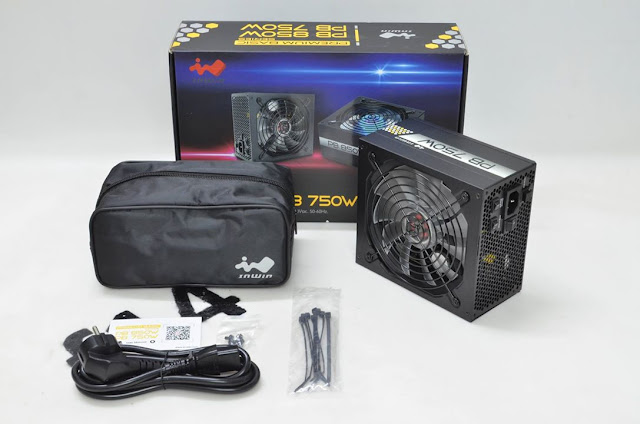

Phụ kiện đi kèm theo Inwin PB750W khá đơn giản gồm : 1 túi cáp , 1 túi dây rút,  1 túi ốc, và 1 cáp nguồn EU type. sách HDSD “phiên bản online” sẽ xuất hiện khi chúng ta quét mã QR trên 1 chiếc card nhỏ

II-PSU
1-Bên ngoài
Inwin PB750W có kích thước dài hơn tiêu chuẩn ATX 1 chút do sử dụng quạt làm mát kích thước 135mm. Tông màu đen với 2 con tem cách điệu ở hai bên hông. đem lại cảm giác đơn giản thay vì  hầm hố






Ở phía mặt sau của PSU chúng ta thấy có cả một tổ hợp công tắc điều khiển:
Silence mode : chuyển chế độ hoạt động semifanless <-> bình thường
M/B RGB override : Chuyển đổi chế độ điều khiển led  Mainboard <-> Manual  bằng nút nhấn
RGB Mode: thay đổi màu sắc, chế độ led được lập trình bên trong Inwin PB750W



Công suất danh định 750W. Singlerail 12V@62,5A . Active PFC fullrange 100~240VAC, 80Plus Gold

Inwin PB750W sử dụng hệ thống cáp bẹ đen 100% dạng rời gồm có:
1x 24pin Mainboard (65cm)
2x 4+4pin ATX12V (65cm+10cm)
4x 6+2pin PCIex (60cm+10cm)
12x SATA (55cm+)
4x ATA (55cm+)
1x FDD (adaptor)
1x RGB cable

2-Bên trong
Tuy có nhà máy sản xuất case & nguồn khá là lớn nhưng Inwin không tự sản xuất dòng nguồn Premium Basic mà giao cho đối tác Sirfa/high power sản xuất. Có thể do dây chuyền của họ chỉ tập trung sản xuất các bộ nguồn cho máy bộ mang thương hiệu Powerman (từng được review trước đây) thay vì các sản phẩm bán lẽ/retails



Bảng linh kiện được sử dụng trên Inwin PB750W

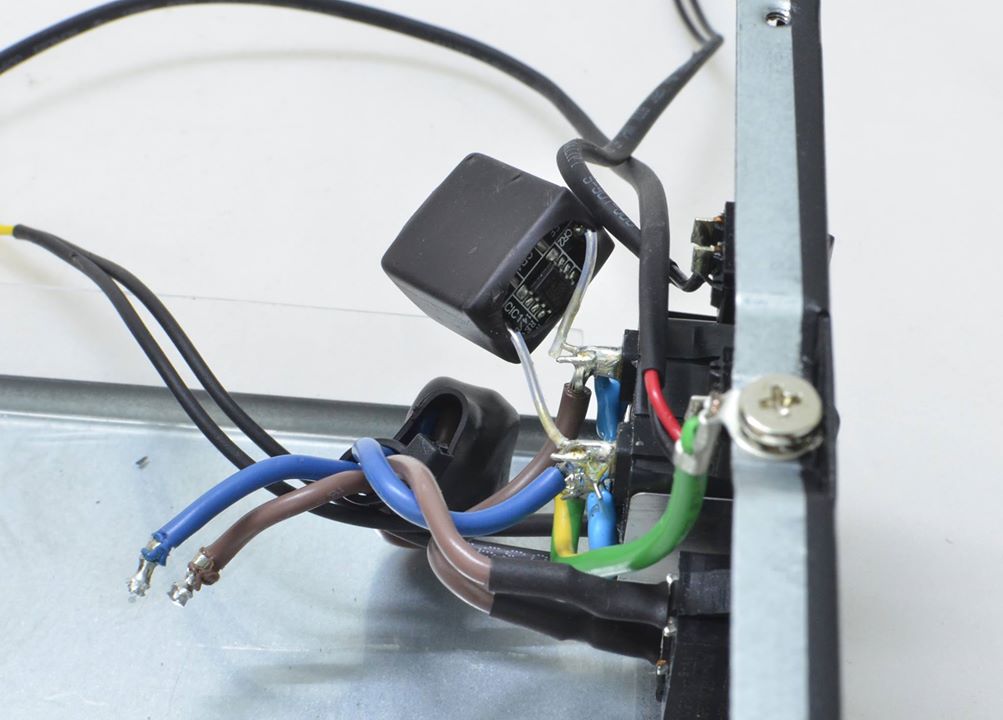

Ngay tại khu vực điện AC đầu vào là sự xuất hiện của thành phần hạn chế tia lửa điện đính kèm theo 1 IC green CMD02X . 2  tầng lọc nhiễu EMI được hàn trên bo mạch chính . các cuộn cảm đều được bọc co nhiệt cẩn thận. Do không gian hạn chế nên các kỹ sư của Sirfa dời MOV (Linh kiện chống sét) đứng sau diode cầu


Inwin PB750W sử dụng một cặp diode cầu GBU1506(15 x2) được bắt trên một phiến tản nhiệt riêng biệt dư sức gánh mức công suất danh định 750W. Tụ chính Rubycon với mức điện dung 680uF 400VDC có lẽ sẽ vừa đủ để thỏa tiêu chuẩn ATX yêu cầu


Tầng PFC và tầng PWM sử dụng 2 cặp mosfet CWS20N60AF (20A) có nội trở Rds(on) thấp giúp giảm hao phí trong quá trình chuyển mạch
Tầng PFC sẽ được điều khiển bởi IC infineon ICE3PCS01 . và tầng PWM sử dụng IC champion CM6901TX với kiểu mạch LLC hiệu suất cao


Ở khu vực nắn dòng 12V đầu ra có tổng 6 Mosfet infineon BSC0702LS (100A x6) được làm mát dán tiếp thông qua các thanh tản nhiệt ở mặt trên của bo mạch chính. Thậm chí ở platform này Sirfa còn “chơi sang” khi trang bị thêm 2 Mosfet BSC0906NS (63A x2) chỉ để nắn dòng cho đường cấp trước 5Vsb trong khi đại đa số các PSU thường chỉ dùng 1 diode xung 5A tới 20A là đủ nhu cầu

Đường 5V và 3,3V  được tạo ra từ 1 modul VRMs với IC điều khiển  2 kênh APW7159C  lái tổng 6 Mosfet Infineon BSC0906NS

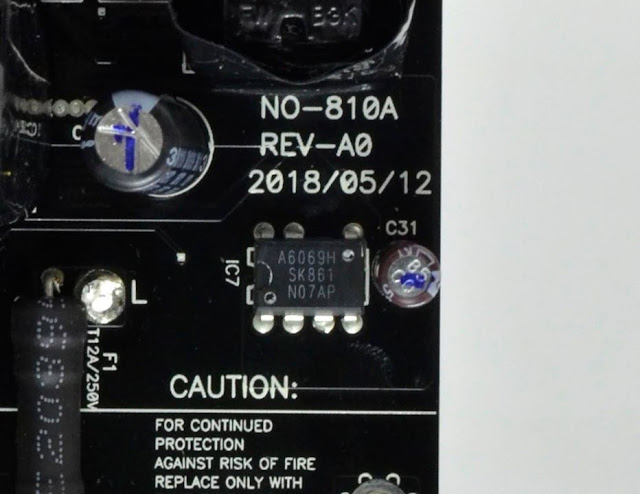

Đường -12V tạo ra từ  1 IC ổn áp  KIA 7912  do không còn nhiều thiết bị sử dụng. IC Sanken STR-A6069H có nhiệm vụ tạo xung lái biến áp đường 5Vsb nằm ngay dưới jack cắm AC đầu vào


Ở khu vực điều khiển hoạt động của PSU . Inwin PB750W sử dụng IC giám sát Siti PS224 cung cấp 4 chế độ bảo vệ OCP, SCP, UVP, OVP. Nằm sát bên là sự xuất hiện của 1 vi điều khiển 15W408AS được NSX lập trình để kiểm soát hoạt động của quạt làm mát ( Smart fan) thay vì hoạt động tuyến tính theo cảm biến nhiệt độ

Khối mạch RGB được thiết kế nằm riêng biệt trên một modul nhỏ. Ở Inwin PB750W cho phép  sử dụng nút nhấn phía trước nguồn để điều kiển màu sắc quạt làm mát trong trường hợp người dùng sử dụng mainboard không có chức năng điều khiển led . Vì thế cần thêm 1 vi điều khiển 15W408AS nữa để xử lý tác vụ này

Inwin PB750W sử dụng 100% tụ điện thương hiệu nhật bản như Rubycon, Nippon và tụ rắn NPCAP, FPCAP. Mạch in tương đối sạch có vài khu vực quan trọng được đổ keo chống oxi hóa ,  chân linh kiện được cắt tỉa gọn gàng.


III-Thử nghiệm
1-Thử tải
Nhiệt độ môi trường 40°C
Inwin PB750W dễ dàng hoàn thành các mức tải . Hiệu suất duy trì trên dưới 90% đạt chuẩn 80Plus Gold. Đường 12V dao động trong khoảng 0,14V~1,16%, đường 5V và 3,3V lần lượt là 0,22~4,5%  và 0,12~ 3,7%


2-Ripple & noise ( Nhiễu AC cao tần)

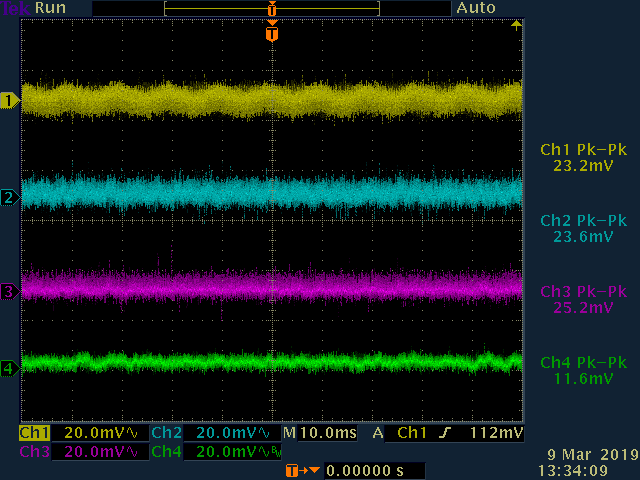

Ripple & Noise của Inwin PB750W tốt. khi cao nhất là 30mV tại mức tải thấp nhất 10%  khi PSU đang trong vùng chuyển từ băm xung qua biến tần. và tại 100% tải chỉ còn khoảng dưới 20mV .


10% Load (12V- Vàng, 5V- xanh dương, 3,3V- tím, 5Vsb- xanh lá)

20% Load

50% Load

80% Load

100% Load

CL12 Load

3-Hold up time ( thời gian lưu điện)

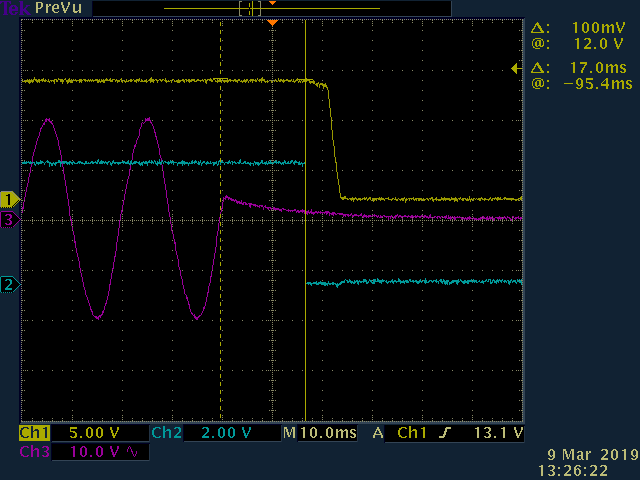

Thời gian lưu điện của Inwin PB750W đạt 17mS vừa đủ thỏa tiêu chuẩn ATX yêu cầu





4-Nhiệt độ làm việc và tốc độ quạt làm mát
Nhiệt độ môi trường 40°C

Inwin PB750W sử dụng quạt làm mát RGB 135mm sleeve bearing có tốc độ tối đa chỉ 1300RPM đem lại sự êm ái cho người sử dụng. PSU hoạt động tương đối mát


IV-Kết luận
Inwin Premium Basic PB750W có phẩm chất điện áp tốt. Linh kiện chất lượng. Cáp bẹ đen mềm giúp dễ dàng đi dây . Hoạt động êm ái. Mẫu mã bắt mắt tuy nhìn có hơi “Hiền”. Hệ thống Led RGB tương thích với đa số các Mainboard có mặt trên thị trường

Inwin Premium Basic PB750W là sự lựa chọn tốt cho các cấu hình máy Gaming tầm trung và cao cấp + trào lưu RGB hiện nay

Mức đánh giá: Rất tốt
Ưu điểm:
-Ripple noise tốt
-Linh kiện chất lượng ( 100% tụ nhật bản)
-Led RGB sync
-Hoạt động êm (semifanless)
-2 đầu 8 pin CPU
Khuyết điểm:
-Phụ kiện chưa được đa dạng

Xin cảm ơn INWIN đã cung cấp sản phẩm review!
